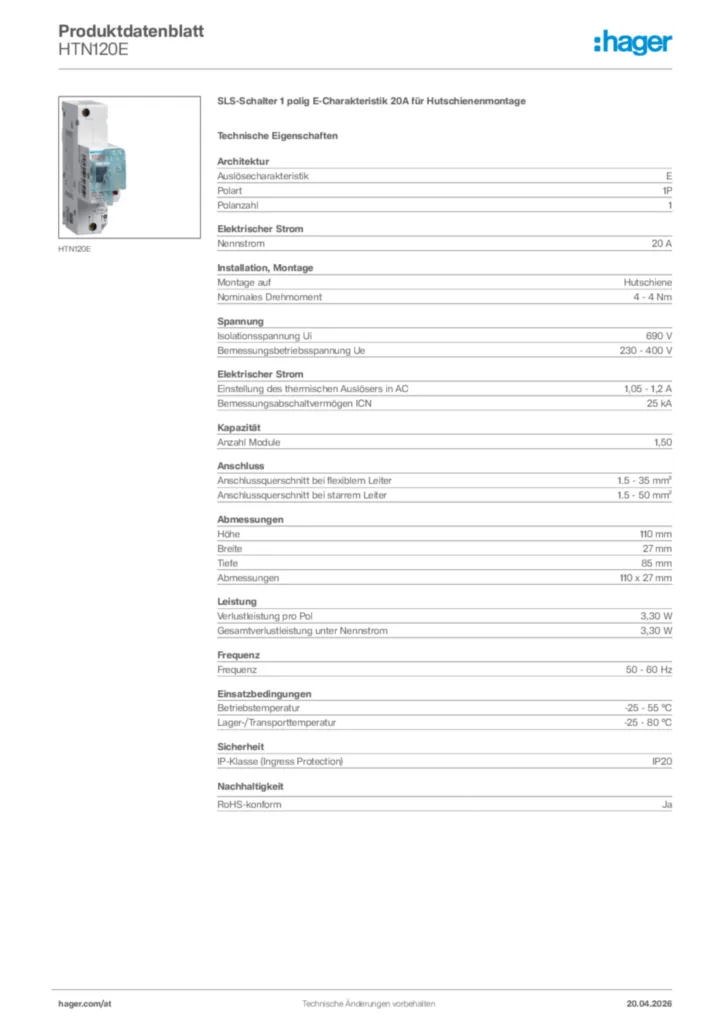

SLS-Schalter 1 polig E-Charakteristik 20A für Hutschienenmontage HTN120E
EAN
3250613303228
Marke
Hager
VPE
3 Stück
Preisgruppe
H30
168,63 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Multifunktionsverschluss für Schalter 2 Produkte verfügbar -
Sammelschienenadapter 3 Produkte verfügbar -
Vorhängeschloss 1 Produkte verfügbar
Technische Merkmale
Architektur
-
AuslösecharakteristikE
-
Polart1P
-
Polanzahl1
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment4 - 4 Nm
Spannung
-
Isolationsspannung Ui690 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
Elektrischer Strom
-
Nennstrom20 A
-
Einstellung des thermischen Auslösers in AC1,05 - 1,2 A
Kapazität
-
Anzahl Module1,50
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 50 mm²
Abmessungen
-
Höhe110 mm
-
Breite27 mm
-
Tiefe85 mm
Leistung
-
Verlustleistung pro Pol3,30 W
-
Gesamtverlustleistung unter Nennstrom3,30 W
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 80 °C
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Montageanleitung
Bedienungs- und Montageanleitung für HTN110C, HTN316C, HTU325E - SLS-Schalter (DE, Stand: 07.2013)
Montageanleitung de-DE 2020-01-01
PDF1,82 MB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HTN116ESLS-Schalter 1 polig E-Charakteristik 16A für Hutschienenmontage161,20 €/ Stück * -
2
HTN125ESLS-Schalter 1 polig E-Charakteristik 25A für Hutschienenmontage168,63 €/ Stück * -
3
HTN132ESLS-Schalter 1 polig E-Charakteristik 32A für Hutschienenmontage173,70 €/ Stück * -
4
HTN135ESLS-Schalter 1 polig E-Charakteristik 35A für Hutschienenmontage173,70 €/ Stück * -
5
HTN140ESLS-Schalter 1 polig E-Charakteristik 40A für Hutschienenmontage181,12 €/ Stück *
Ausschreibungstext
SLS-Schalter 1 polig E-Charakteristik 20A für Hutschienenmontage
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 2. SLS in 1-oder 3-poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Zur direkten Montage auf Hutschiene. Der serienmäßige Multifunktionsverschluss ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Auslösecharakteristik: E
Polart: 1P
Polanzahl: 1
Nennstrom: 20 A
Montage auf: DIN Schiene
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
Anzahl Module: 1,50
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 50 mm²
Höhe: 110 mm
Breite: 27 mm
Tiefe: 85 mm
Verlustleistung pro Pol: 3,30 W
Fabrikat : Hager oder gleichwertig
Artikel : HTN120E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 2. SLS in 1-oder 3-poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Zur direkten Montage auf Hutschiene. Der serienmäßige Multifunktionsverschluss ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
