Lasttrennschalter mit Trennungsanzeige 3polig 160A HA307
EAN
3250613113070
Marke
Hager
VPE
1 Stück
Preisgruppe
H40
Preis
280,09 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schalterachse 1 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 1 Produkte verfügbar
Optionales Zubehör
-
HZC103
Achse 200mm für Geräte 80-250A
30,39 € / Stück*
-
HZC001
Drehantrieb für Lastumschalter 20-250A, schwarz
41,95 € / Stück*
-
HZ072
Anschlussklemmen 70qmm für HA307 (3 Stück)
47,29 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Strombelastbarkeit bei AC21160 A
-
Strombelastbarkeit bei AC21 in Kategorie A160 A
-
Strombelastbarkeit bei AC21 in Kategorie B160 A
-
Strombelastbarkeit bei AC22 in Kategorie A160 A
-
Strombelastbarkeit bei AC22 in Kategorie B160 A
-
Strombelastbarkeit bei AC23 in Kategorie A160 A
-
Strombelastbarkeit bei AC23 in Kategorie B160 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 415 V AC nach IEC 60947-35,88 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609474 kA
-
Nennstrom für kurze Zeit ICW IEC 609474 kA
Anschluss
-
Anschlussquerschnitt bei starrem Leiter95 mm²
-
Anschlussquerschnitt bei flexiblem Leiter95 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
-
Stoßspannungsfestigkeit Uimp8000 V
Leistung
-
Verlustleistung pro Pol3,30 W
-
Gesamtverlustleistung unter Nennstrom9,90 W
-
Bemessungsbetriebsleistung bei 400 V AC AC1105000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC2372000 W
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Architektur
-
Polart3P
-
Polanzahl3
-
Steuer-/Bedienelementkurzer Drehgriff
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Installation, Montage
-
Nominales Drehmoment9 - 9,9 Nm
Kapazität
-
Anzahl Module8,50
Abmessungen
-
Höhe82,5 mm
-
Breite142 mm
-
Tiefe136 mm
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

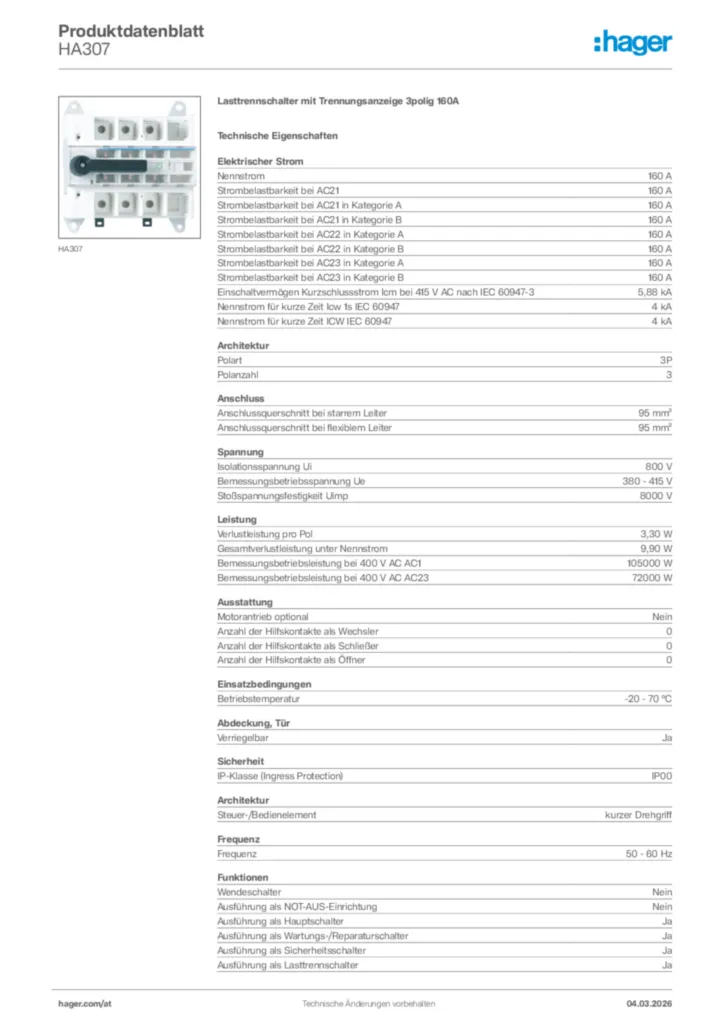

Hager Produktdatenblatt HA307
Lasttrennschalter mit Trennungsanzeige 3polig 160A
PDF -
Montageanleitung
Montageanleitung International 2021-04-08
PDF1,37 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-05-17
PDF200,64 kB
Declaration
Konformitätserklärung International 2022-04-13
PDF777,14 kB
Mehr Downloads
