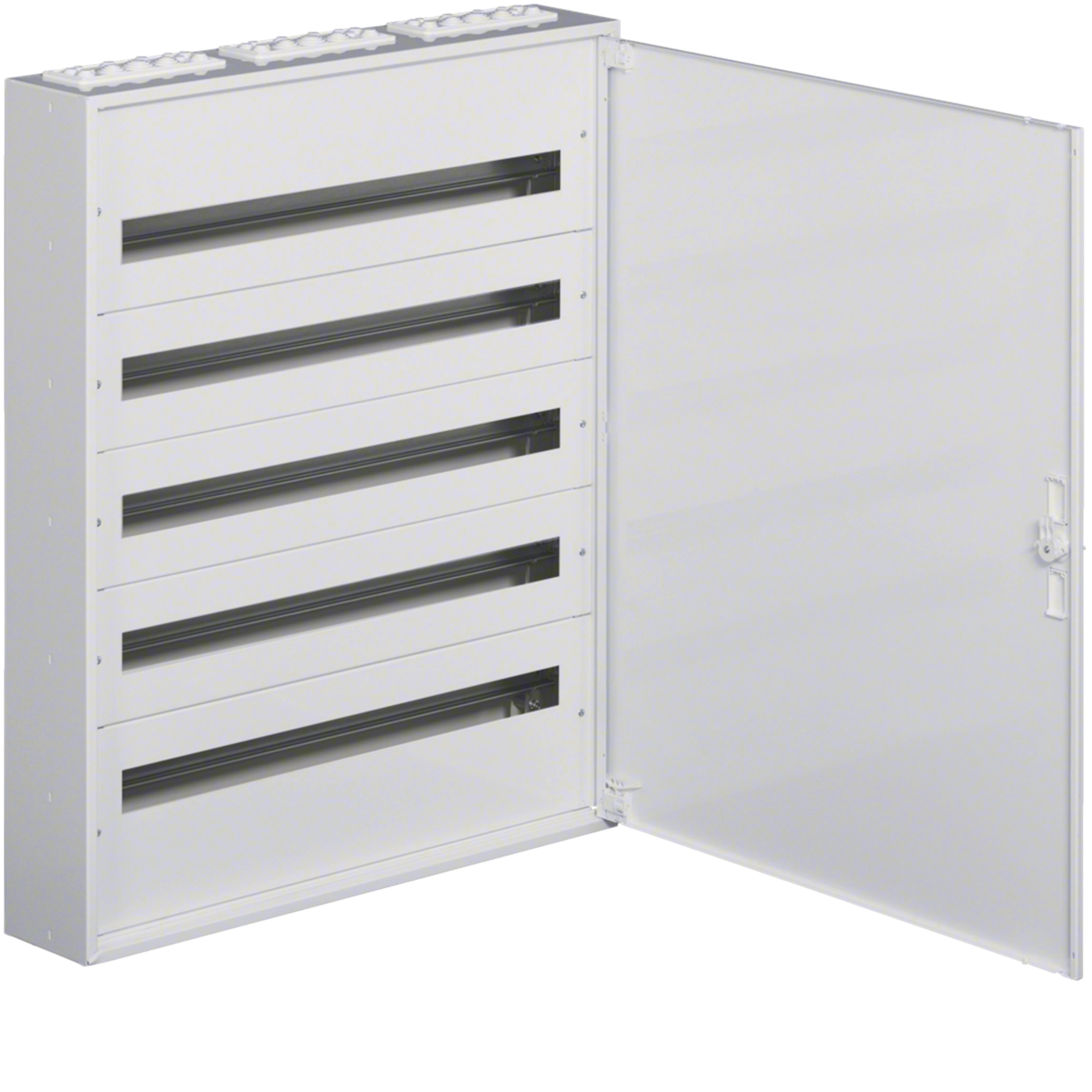

Feldverteiler AP, FW2, IP30, SKI, 5x36PLE, Außenmaße (HxBxT):941x787x150mm FW536W
Preis
758,66 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen3
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl Reihen5
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockNein
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module180
Abmessungen
-
Höhe941 mm
-
Breite787 mm
-
Tiefe150 mm
-
Breite in Teilungseinheiten36
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Mit transparentem Deckel/TürNein
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse I
-
Stoßfestigkeit IKIK08
-
IP-Klasse (Ingress Protection)IP40
-
SchließungstypSchloss mit Schlüssel, Ohne Schloss
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

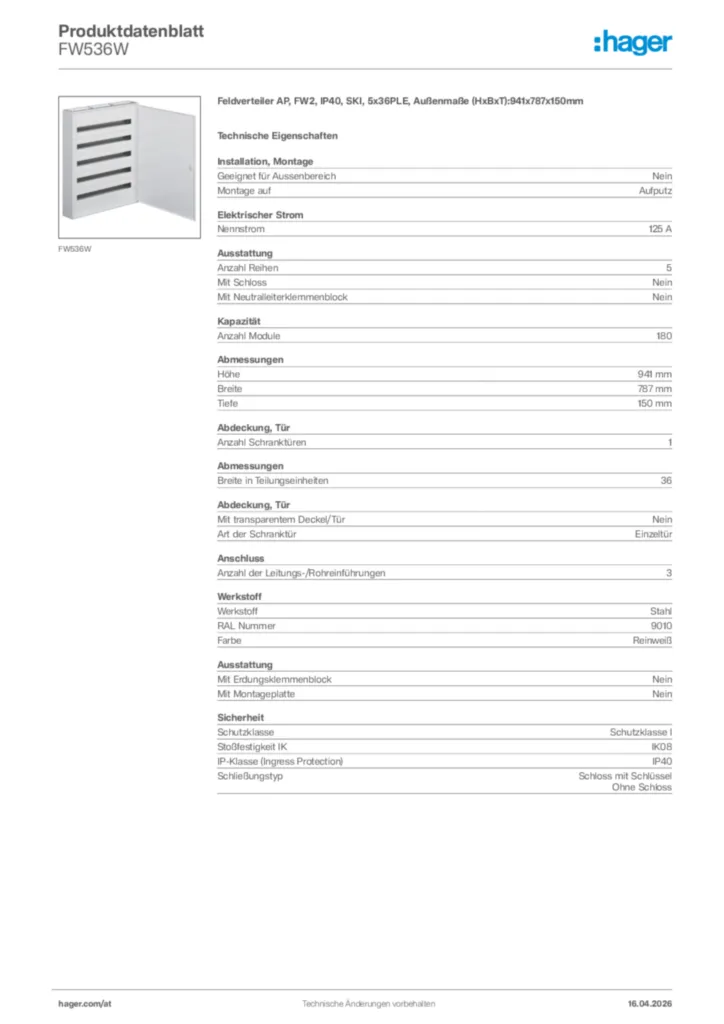

Hager Produktdatenblatt FW536W
Feldverteiler AP, FW2, IP30, SKI, 5x36PLE, Außenmaße (HxBxT):941x787x150mm
PDF -
Montageanleitung
Montageanleitung International 2023-07-05
PDF756,29 kB
Montageanleitung International 2024-07-17
PDF4,83 MB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
BIM Revit Objekte
BIM Revit Objekte de-AT 2026-02-12
RFA1,23 MB
BIM Revit Objekte de-AT 2026-02-12
RFA1,23 MB -
Handbuch
Handbuch en-GB 2024-10-10
PDF1,80 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2024-08-30
PDF179,29 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ535NSchwenkhebel, univers, für Profilhalbzylinder 40mm, plombierbar, für IP44/54Preis123,07 €/ Stück * -
2
FZ013NMTür, univers, rechts, Media, geschlitzt, RAL 9010, für Schrank IP3X, 950x300mmPreis232,04 €/ Stück * -
3
FZ010NMTür, univers, rechts, Media, geschlitzt, RAL 9010, für Schrank IP3X, 800x550mmPreis239,59 €/ Stück * -
4
FZ009NMTür, univers, rechts, Media, geschlitzt, RAL 9010, für Schrank IP3X, 800x300mmPreis206,44 €/ Stück * -
5
FZ531NSchließung, univers, Knebelgriff, Schließ-Nr. 1333, mit 2 Schlüsseln, IP44/IP54Preis142,04 €/ Stück *
Ausschreibungstext
Feldverteiler AP, FW2, IP30, SKI, 5x36PLE, Außenmaße (HxBxT):941x787x150mm
Installationsverteiler AP nach OVE/ÖNORM EN 61 439-1/-3 und OVE/ÖNORN 62208. Zum Einbau für Reiheneinbaugeräte bis 125 A. Bestehend aus Schrank mit Tür aus reinweißen pulverbeschichtetem und eingebranntem Stahlblech. Der Einbausatz hat je 2 profilierte Tragschienen, stabile 15mm hohen Hutschienen in 150mm Mittenabstand und passenden reinweißen Berührungsschutzabdeckungen. Großzügiger Raum für die zu- und abgehenden Kabel durch je einen 200mm hohen Bereich. Vorprägungen für die Kabeleinführungen unten, oben sowie seitlich. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 130°. Tür rechts und links anschlagbar. Weißes formschönes Schlossschild mit Drehriegel - Klappverschluss. Austauschbare Schließsysteme, Kabelabfangschienen sowie verschiedene
Klemmen siehe Zubehör.
Montage auf: Aufputz
Anzahl Reihen: 5
Anzahl Module: 180
Höhe: 941 mm
Breite: 787 mm
Tiefe: 150 mm
Anzahl Schranktüren: 1
Werkstoff: Stahl
Schutzklasse: Schutzklasse I
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Schließungstyp: Schloss mit Schlüssel
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FW536W
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationsverteiler AP nach OVE/ÖNORM EN 61 439-1/-3 und OVE/ÖNORN 62208. Zum Einbau für Reiheneinbaugeräte bis 125 A. Bestehend aus Schrank mit Tür aus reinweißen pulverbeschichtetem und eingebranntem Stahlblech. Der Einbausatz hat je 2 profilierte Tragschienen, stabile 15mm hohen Hutschienen in 150mm Mittenabstand und passenden reinweißen Berührungsschutzabdeckungen. Großzügiger Raum für die zu- und abgehenden Kabel durch je einen 200mm hohen Bereich. Vorprägungen für die Kabeleinführungen unten, oben sowie seitlich. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 130°. Tür rechts und links anschlagbar. Weißes formschönes Schlossschild mit Drehriegel - Klappverschluss. Austauschbare Schließsysteme, Kabelabfangschienen sowie verschiedene
Klemmen siehe Zubehör.
Montage auf: Aufputz
Anzahl Reihen: 5
Anzahl Module: 180
Höhe: 941 mm
Breite: 787 mm
Tiefe: 150 mm
Anzahl Schranktüren: 1
Werkstoff: Stahl
Schutzklasse: Schutzklasse I
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP40
Schließungstyp: Schloss mit Schlüssel
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : FW536W
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
