Feldverteiler UP, FW2, IP30, SK I, 5x24 PLE, Nischenmaße (HxBxT):920x550x110mm FW524F
EAN
3250614300301
Marke
Hager
VPE
1 Stück
Preisgruppe
H14
Preis
595,98 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Scharnier für Verteilersysteme 1 Produkte verfügbar -
Montageschiene 1 Produkte verfügbar
Optionales Zubehör
-
FZ746S
Türscharnier, univers, links, für Schrank IP44 / IP54
13,97 € / Set*
-
ZZ41FWB
Adapter set univers FW, für univers Innenausbausystem
19,60 € / Stück*
Technische Merkmale
Anschluss
-
Anzahl der Leitungs-/Rohreinführungen2
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufUnterputz
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen5
-
Anzahl Reihen5
-
Anzahl Felder2
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockNein
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module120
Abmessungen
-
Höhe992 mm
-
Breite622 mm
-
Tiefe121 mm
-
Einbaubreite622 mm
-
Einbautiefe110 mm
-
Breite in Teilungseinheiten24
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
SchutzklasseSchutzklasse I
-
Stoßfestigkeit IKIK08
-
IP-Klasse (Ingress Protection)IP30
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Product datasheet

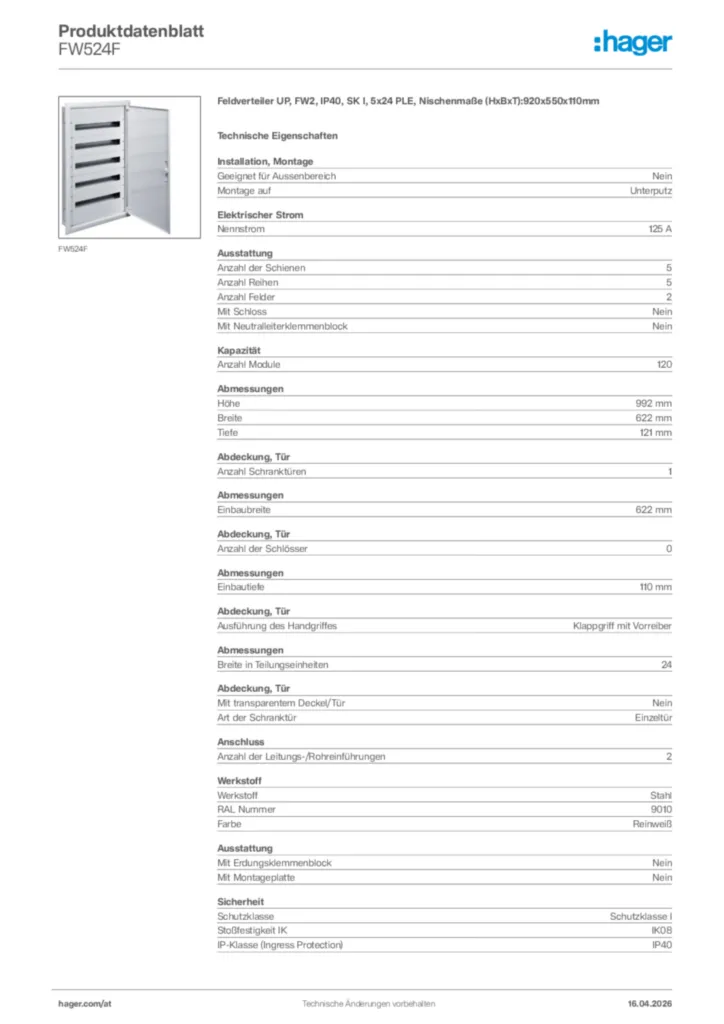

Hager Produktdatenblatt FW524F
Feldverteiler UP, FW2, IP30, SK I, 5x24 PLE, Nischenmaße (HxBxT):920x550x110mm
PDF -
Montageanleitung
Montageanleitung International 2023-07-05
PDF756,29 kB
Montageanleitung International 2024-07-17
PDF5,35 MB -
Katalog
AT Partnerkatalog 2025/2026
Gültig ab 01.01.2025
PDF7,66 MB -
Handbuch
Handbuch en-GB 2024-10-10
PDF1,80 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2024-08-30
PDF179,29 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ791NLackstift, 9ml, Farbe RAL 9010Preis18,47 €/ Stück * -
2
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 StückPreis19,60 €/ Set * -
3
FZ452NSchließung, univers, Schließ-Nr.405, mit 2 Schlüsseln, für Schrank IP44/54Preis27,63 €/ Stück * -
4
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242EPreis27,47 €/ Stück * -
5
UZ100Blechkerbschrauben, universN, 4, 2x9, 5mm, 100 StückPreis14,30 €/ Stück *
Ausschreibungstext
Feldverteiler UP, FW2, IP30, SK I, 5x24 PLE, Nischenmaße (HxBxT):920x550x110mm
Installationsverteiler UP/HW nach OVE/ÖNORM EN 61 439-1/-3 und OVE/ÖNORN 62208. Zum Einbau für Reiheneinbaugeräte bis 125 A. Bestehend aus Mauerwanne, Einbausatz und Tür mit Blendrahmen aus reinweißen pulverbeschichtetem und eingebranntem Stahlblech. Der Einbausatz hat je 2 profilierte Tragschienen, stabile 15mm hohen Hutschienen in 150mm Mittenabstand und passenden reinweißen Berührungsschutzabdeckungen. Großzügiger Raum für die zu- und abgehenden Kabel durch je einen 200mm hohen Bereich. Vorprägungen für die Kabeleinführungen unten, oben sowie seitlich. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 130°. Tür rechts und links anschlagbar. Weißes formschönes Schlossschild mit Drehriegel - Klappverschluss. Austauschbare Schließsysteme, Kabelabfangschienen sowie verschiedene Klemmen siehe Zubehör
Montage auf: Unterputz
Anzahl der Schienen: 5
Anzahl Reihen: 5
Anzahl Felder: 2
Anzahl Module: 120
Höhe: 992 mm
Breite: 622 mm
Tiefe: 121 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse I
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP30
Fabrikat : Hager oder gleichwertig
Artikel : FW524F
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationsverteiler UP/HW nach OVE/ÖNORM EN 61 439-1/-3 und OVE/ÖNORN 62208. Zum Einbau für Reiheneinbaugeräte bis 125 A. Bestehend aus Mauerwanne, Einbausatz und Tür mit Blendrahmen aus reinweißen pulverbeschichtetem und eingebranntem Stahlblech. Der Einbausatz hat je 2 profilierte Tragschienen, stabile 15mm hohen Hutschienen in 150mm Mittenabstand und passenden reinweißen Berührungsschutzabdeckungen. Großzügiger Raum für die zu- und abgehenden Kabel durch je einen 200mm hohen Bereich. Vorprägungen für die Kabeleinführungen unten, oben sowie seitlich. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 130°. Tür rechts und links anschlagbar. Weißes formschönes Schlossschild mit Drehriegel - Klappverschluss. Austauschbare Schließsysteme, Kabelabfangschienen sowie verschiedene Klemmen siehe Zubehör
Montage auf: Unterputz
Anzahl der Schienen: 5
Anzahl Reihen: 5
Anzahl Felder: 2
Anzahl Module: 120
Höhe: 992 mm
Breite: 622 mm
Tiefe: 121 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Ausführung des Handgriffes: Klappgriff mit Vorreiber
Werkstoff: Stahl
Schutzklasse: Schutzklasse I
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP30
Fabrikat : Hager oder gleichwertig
Artikel : FW524F
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
