Schütze , 63A,4S, 24VAC ESD463
EAN
3250612401338
Marke
Hager
VPE
1 Stück
Preisgruppe
H43
Preis
99,75 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Zusatzeinrichtung für Reiheneinbaugeräte 1 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Optionales Zubehör
-
LZ060
Distanzstück für Wärmeentlastung
1,61 € / Stück*
-
ESC080
Hilfsschalter 6A 1 Schließer und 1 Öffner 230V
19,18 € / Stück*
-
ESC003
Plombierkappe für Schütz 3 Modul breite
2,15 € / Stück*
Technische Merkmale
Anschluss
-
Kontaktart4S
-
Anzahl der Kontakte4
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 16 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 25 mm²
Elektrischer Strom
-
Nennstrom63 A
Kapazität
-
Anzahl Module3
Frequenz
-
Frequenz50 - 50 Hz
Spannung
-
Stoßspannungsfestigkeit Uimp4000 V
-
Isolationsspannung Ui440 V
-
Bemessungsbetriebsspannung Ue400 - 400 V
-
Steuerspannung AC24 - 24 V
-
Steuerspannung DC0 - 0 V
Einsatzbedingungen
-
Betriebstemperatur-10 - 50 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Gebrauch
-
GebrauchskategorieAC-7a/AC-7b
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele100000
-
Gerätelebensdauer, elektrische Schaltspiele30000
Leistung
-
Gesamtverlustleistung unter Nennstrom22,20 W
-
Anzugsverbrauch60 VA
Abmessungen
-
Höhe85 mm
-
Breite54 mm
-
Tiefe60 mm
Ausstattung
-
Anzahl Schließerkontakte4
-
Anzahl Öffnerkontakte0
-
Mit Schieber für HandschaltungNein
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-

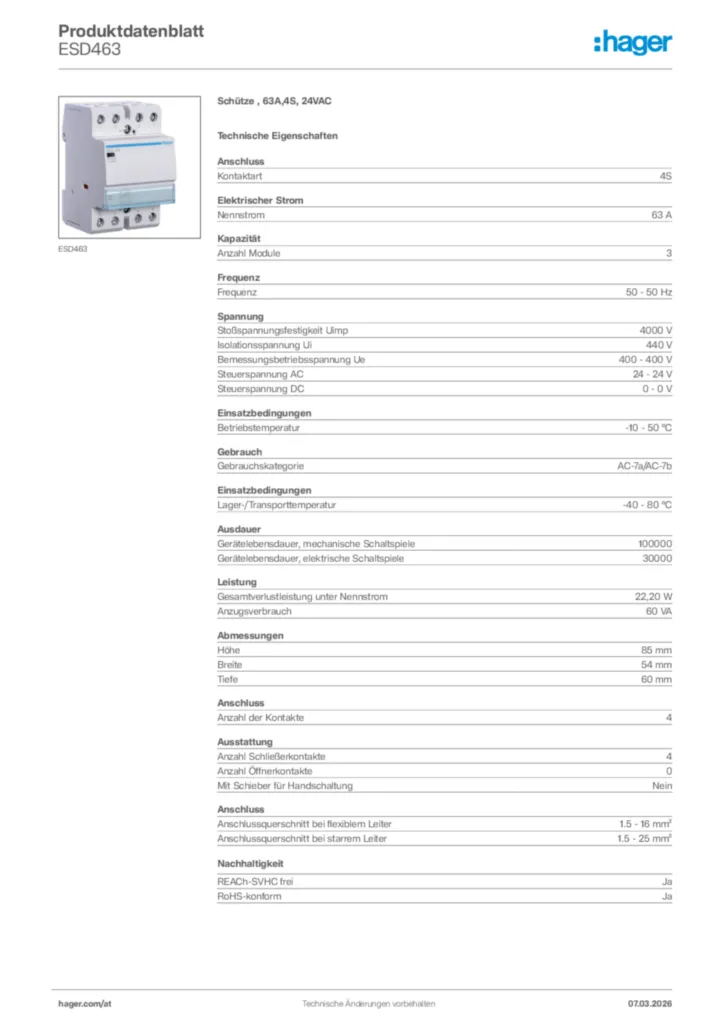

Product datasheet
Hager Produktdatenblatt ESD463
Schütze , 63A,4S, 24VAC
PDF -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-09-23
PDF386,51 kB
Declaration
Konformitätserklärung International 2021-05-04
PDF224,65 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
EUU100Kontrollrelais Unterspannung VDE 1P+N/3P+N 1 WechslerPreis119,03 €/ Stück * -
2
EUM200Kontrollrelais Spannung, Phasenüberwachung, einstellbar 1P+N/3P(N) 2 WechslerPreis208,29 €/ Stück * -
3
EUU200Kontrollrelais Unterspannung VDE 1P+N/3P+N 2 WechslerPreis158,70 €/ Stück * -
4
EUD100Kontrollrelais Spannung, Phasenüberwachung, einstellb., Restart 1P+N/3P(N) 1 WPreis178,54 €/ Stück * -
5
EUP100Kontrollrelais Phasenüberwachung 3P(N) 1 WechslerPreis119,03 €/ Stück *
Ausschreibungstext
Schütze , 63A,4S, 24VAC
Schütz in kompakter Bauweise nach DIN EN 61095 (VDE 0637-3) mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung.
Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Kontaktart: 4S
Nennstrom: 63 A
Anzahl Module: 3
Isolationsspannung Ui: 440 V
Betriebstemperatur: -10 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anzahl der Kontakte: 4
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 25 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ESD463
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Schütz in kompakter Bauweise nach DIN EN 61095 (VDE 0637-3) mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung.
Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.
Kontaktart: 4S
Nennstrom: 63 A
Anzahl Module: 3
Isolationsspannung Ui: 440 V
Betriebstemperatur: -10 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anzahl der Kontakte: 4
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 25 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ESD463
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
