Fehlerstrom-Leitungsschutzschalter 1P+N 6kA C-16A 30mA AC-G Typ ADJ966D

Name: ADJ966D
Brand: Hager
SKU: ADJ966D

EAN

3250611030720

Marke

Hager

VPE

1 Stück

Preis

Preis auf Anfrage

Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler

Technische Merkmale
Umweltwert
Downloads

Datenblatt

Technische Merkmale

Polart

1P+N
Position Neutralleiter

Rechts

Nennstrom

16 A
Bemessungsfehlerstrom Idn

30 mA
Nennstrom bei -25°C

18,50 A
Nennstrom bei -20 °C

18,30 A
Nennstrom bei -15°C

18,10 A
Nennstrom bei -10°C

17,90 A
Nennstrom bei -5°C

17,70 A
Nennstrom bei 0 °C

17,40 A
Nennstrom bei 5°C

17,20 A
Nennstrom bei 10°C

17 A
Nennstrom bei 15°C

16,70 A
Nennstrom bei 20 °C

16,50 A
Nennstrom bei 25°C

16,20 A
Nennstrom bei 30°C

16 A
Nennstrom bei 35°C

15,80 A
Nennstrom bei 40 °C

15,60 A
Nennstrom bei 50 °C

15,20 A
Nennstrom bei 55°C

15 A
Nennstrom bei 60°C

14,80 A
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern

1
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern

0,95
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern

0,90
Einstellung des thermischen Auslösers in AC

1,13 - 1,45 A
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern

0,85

Typ des Fehlerstromschutzes

AC G
IP-Klasse (Ingress Protection)

IP20

Bemessungsschaltvermögen Icn nach IEC 60898-1

6 kA

Anschlussart

Schraubanschluss

Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit Uimp

4000 V
Max. Betriebsspannung

240 V
Bemessungsbetriebsspannung Ue

240 - 240 V
Überspannungskategorie gemäß IEC 60947-1

3

Gesamtverlustleistung unter Nennstrom

5,20 W

Frequenz

50 - 50 Hz

Max. Höhe

2000 m
Energiebegrenzungsklasse I²t

3
Betriebstemperatur

-25 - 40 °C
Lager-/Transporttemperatur

-25 - 70 °C

Gerätelebensdauer, elektrische Schaltspiele

2000
Gerätelebensdauer, mechanische Schaltspiele

2000

Anschlussquerschnitt bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1 - 25 mm²

Nominales Drehmoment

2,10 - 2,10 Nm
Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
Typ untere Anschlussklemme für modulare Geräte

biconnect

Anzahl Module

2

Höhe

83 mm
Breite

35 mm
Tiefe

68 mm

Umweltwert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

Hager REACH declaration ADJ966D

PDF

Hager RoHS report ADJ966D

PDF

Downloads

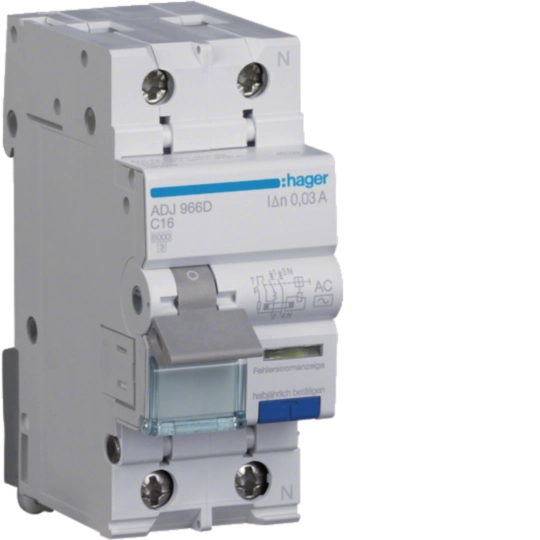

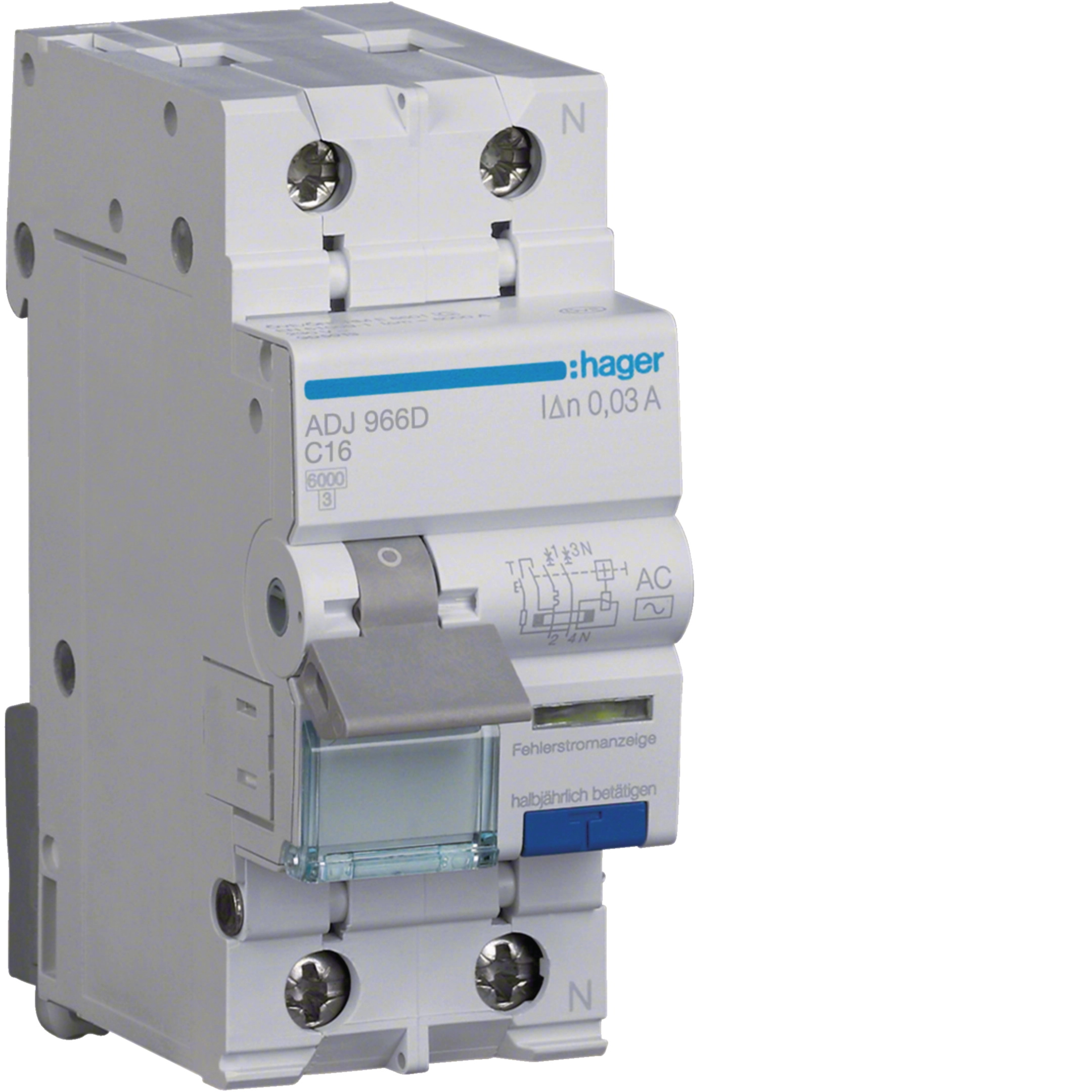

Produktbild

Produktbild ADJ966D

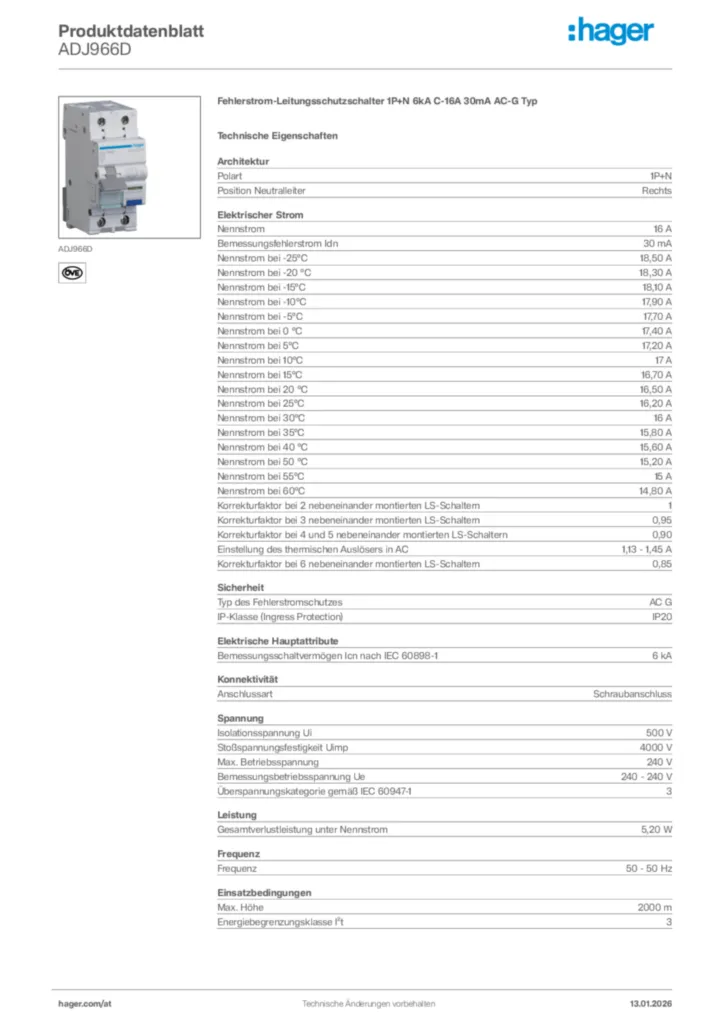

Product datasheet
