Трансформатор струму вимірювальний, розмір-BG1274, 3000/5А, 15ВА, клас-1 SRH30005
Увійдіть, щоб створити список продуктів
Ви повинні увійти до свого облікового запису myHager, щоб створювати списки продуктів
Технічні характеристики
Специфічні атрибути ідентифікації для захисту
-
Тип фільтра продукціїВставний трансформатор струму
Функції
-
Клас точності1
Потужність
-
Потужність15 VA
-
Загальна розсіювана потужність під номінальним струмом23 W
Розміри
-
Висота198 mm
-
Ширина160 mm
-
Глибина40 mm
-
Висота отвору72 mm
-
Ширина отвору122 mm
Підключення
-
Тип з'єднанняДротове з'єднання
Частота
-
Частота50 - 60 Hz
Напруга
-
Номінальна витримувана напруга промислової частоти (діюче значення)3,000 V
-
Макс. робоча напруга720 V
Умови використання
-
Робоча температура-40 - 40 °C
-
Температура зберігання / транспортування-40 - 40 °C
Під’єднання
-
Поперечний переріз гнучкого провідника1.5 - 6 mm²
-
Поперечний переріз жорсткого провідника1.5 - 6 mm²
Безпека
-
Клас захисту від проникнення (IP)IP10
-
Клас ізоляціїF
Електричний струм
-
Номінальний струм первинної обмотки (Ipr)3,000 A
-
Номінальний струм вторинної обмотки (Isr)5 A
-
Номінальний струм3,000 A
-
Номінальний тривалий тепловий струм1,2*Ipr
-
Номінальний короткочасний термічний струм (Ith/1 с)60*Ipr
-
Номінальний динамічний струм2.5*Ith
-
Коефіцієнт обмеження перенапругиFS 5
Установлення, монтаж
-
Монтаж наDIN-рейка, Монтажна панель
Екологічна цінність
Ми прагнемо покращити наші екологічні показники, зменшуючи наш вплив, водночас діяючи як фактор сталого розвитку для наших клієнтів. Дізнатися більше
Сертифікати та документи
Завантаження
-

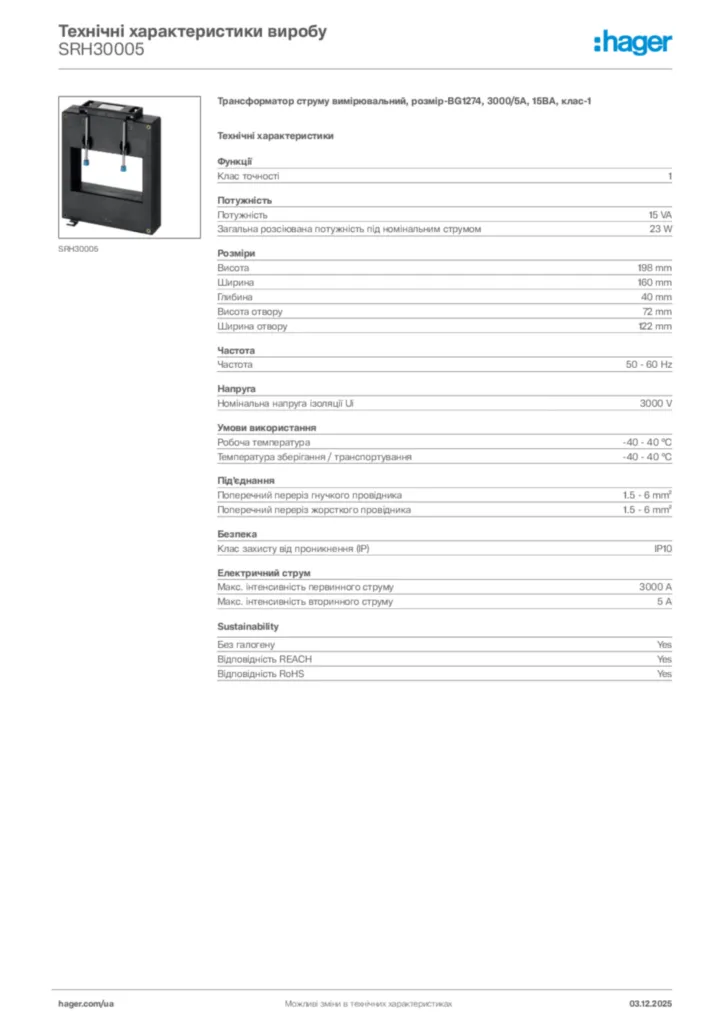

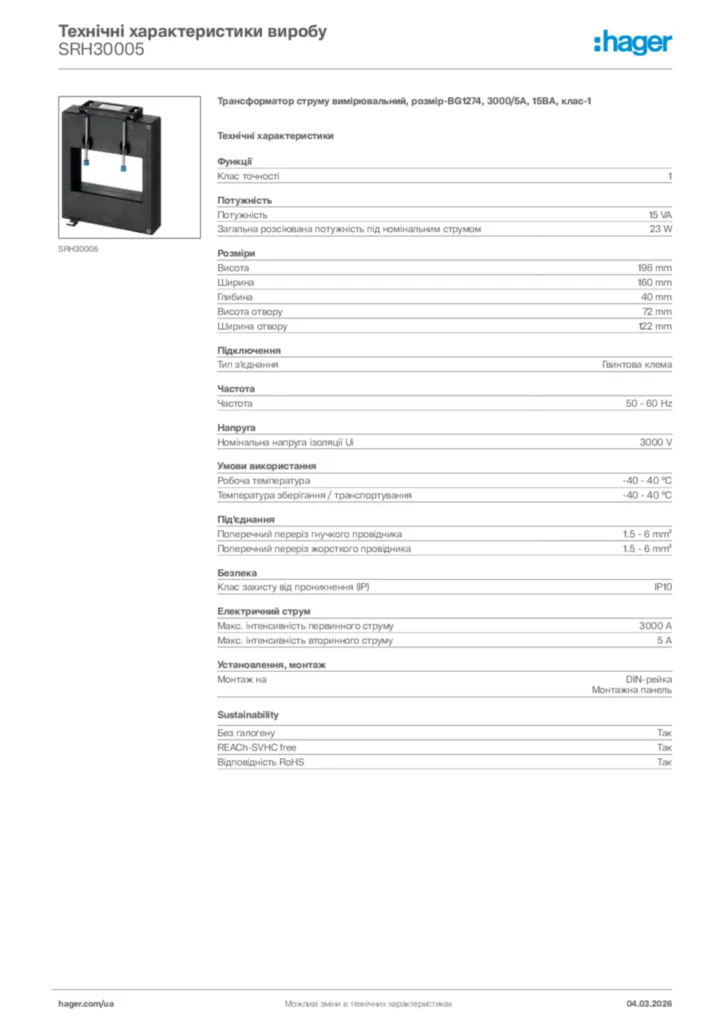

Технічний паспорт продукту
Hager Технічні характеристики виробу SRH30005
Трансформатор струму вимірювальний, розмір-BG1274, 3000/5А, 15ВА, клас-1
PDF -
Декларація про відповідність
EU Declaration of Conformity
Декларація про відповідність en-GB, de-DE 2023-12-11
PDF581,43 kB
