AFDD
Ark Hatası Koruma Cihazı

Kaçak akım koruma şalteri ile otomatik sigor­talar arasın­daki görevi yerine getirir. Potan­siyel

olarak tehli­keli bir ark oluş­tu­ğunda, Ark Hatası Koruma Cihazı devreyi keserek ortaya çıkan yangın tehli­ke­sini ortadan kaldırır.

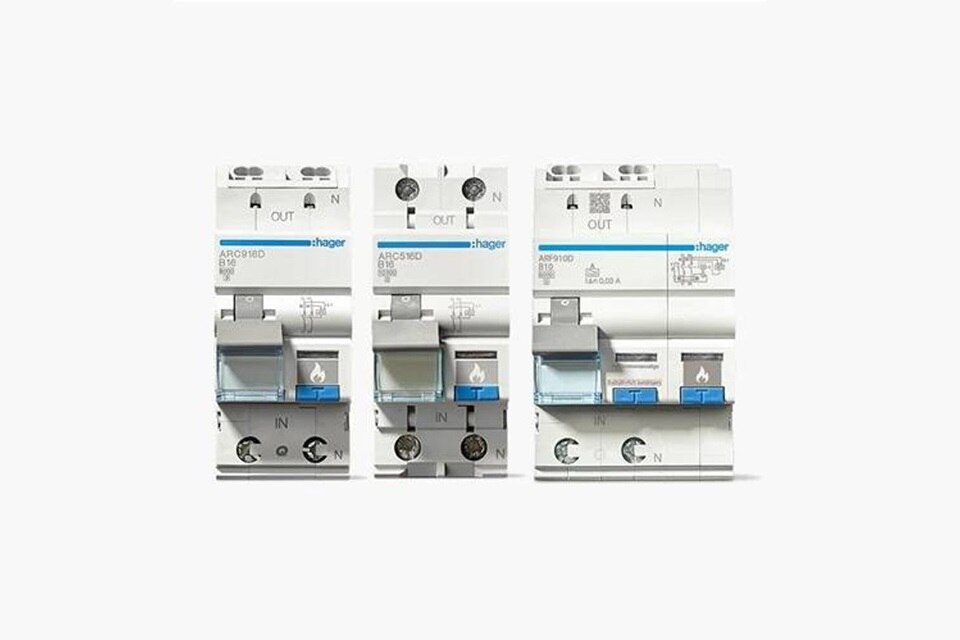

Beyaz arka plana karşı Hager marka kaçak akım koruma şalterleri (RCCB)


AFDD ne işe yarar?

Ark Hatası Koruma Cihaz­ları (AFDD) seri ve paralel arkları izler. Hata akımı yete­rince yüksek ise, faz ilet­keni ile nötr ilet­keni arasında bir parlama olması duru­munda otomatik sigorta kapa­na­bilir, ancak yangından koruma şalteri 2,5 amperden itibaren karak­te­ristik akım ve gerilim eğri­le­rini tanır. Aynı zamanda, devre koruma özel­li­ğine ek olarak çok güçlü bir alev koruma işle­vine sahip olduğu anla­mına gelir.



Ark hata­la­rının yaygın neden­leri

Resim­deki açık­la­malar yangına neden olabi­lecek ark

arıza­la­rına yol açan durum­ları özet­le­mek­tedir. Devrenin

kesil­me­diği canlı kablo­larda, hasarlı alan çevre­deki

malze­me­leri ateşe vererek ark oluş­tu­ra­bilir.


Delme ya da kablo bükül­me­leri/kopma­la­rından kaynak­lanan hasarlar gibi bazı hatalar hemen ortaya çıkar ve bazen kolayca tanım­lanıp düzel­ti­le­bilir. Diğer hatalar ise sadece zaman içinde gelişir ve genel­likle doğrudan fark edilmez.

Örneğin, bir bağlantı noktası genel­likle çok sık kontrol edilmez. Kablolar, sıcak­lıktan kaynak­lanan genleşme ve korozyon nede­niyle zamanla gevşe­ye­bilir. Ortaya çıkan boşluk bir ark hata­sına maruz kala­bilir. Kablo aşın­ması ve yıpran­ması, kablo­ların sık ve yanlış kulla­nı­mından kaynak­lanır. Burada hasar tespiti mümkün olmakla birlikte, veriler arızalı kablo­lara sahip

cihaz­ların hala kulla­nımda oldu­ğunu göster­mek­tedir. Bunun nedeni ise bu cihaz­ları kullanan kişi­lerin ortaya çıka­bi­lecek tehli­ke­lerin tam olarak farkında olma­ma­sıdır.



Nasıl çalışır?

Akım ve gerilim gibi 120 para­met­renin sinüs dalga­la­rını izlemek cihaz­ların korun­ması için çok önem­lidir.

Karak­te­ristik akım ve gerilim eğri­leri 2,5 A'den itibaren geçer­lidir. Yangın anah­ta­rının fiziksel tetik­le­yi­cisi yoktur. AFDD'deki mikro­iş­lemci elekt­ro­niği, yazılım algo­rit­ma­la­rıyla birleş­ti­ğinde yangını tetik­leyen ve kapatan >450 J'lik bir eşikten itibaren enerji içeri­ğini algılar. 450 J PVC kablo­ları yakmak için yeter­lidir.

Normal çalışan bir devrede para­met­reler, yalnızca anormal koşullar altında AFDD'yi

tetik­leyen bir aralığa ayar­lanır. Çalışma arkı olarak da bilinen elektrik arkı, sinüs dalga­sını etki­le­yerek ark arıza­sına benzer bir dalga görü­nü­müne sahip olabilir. Bu arklar, örneğin elekt­rikli matkap­ların fırça kıvıl­cım­la­rında ve elekt­ronik parça­la­rında ve hatta devre­leri açarken ve kapa­tırken ark oluş­turan anah­tar­larda meydana gelir. Ancak, Hager'in AFD ünite­leri çalışma arkları ile arıza arkları arasında ayrım yapa­bilir ve bir arıza duru­munda kendi­le­rini kapatır.



Haya­tı­nızı kolay­laş­tı­racak pratik bilgiler

DIN EN 61439 stan­dar­dına uygun elektrik izolasyon testi

Gerilim testi AG panosu besleme termi­nal­le­rine uygu­lanır. Gerilim testi için:

  •   ≤ 400 V ise AFDD kapa­tıl­malı ve akım kesil­me­lidir (DIN EN 61439-3).
  •   > 400 V ise AFDD bağlan­tısı kesil­me­lidir (DIN EN 61439-2).

Elektrik izolasyon testi

Kullanım neden­le­rinden dolayı elekt­ronik cihaz­ların bağlan­tı­sını kesmek

mantıklı değilse, devre için DC ölçüm voltajı 250 V'ye düşü­rü­le­bilir. Ancak izolasyon direnci en az 1MΩ olma­lıdır (DIN VDE 0100-600'e göre).

Döngü empe­dans ölçümü

AFDD'li giden devrede DIN VDE 0100-600'e uygun bir döngü empe­dans ölçümü yapı­lırsa, sebep olunan artık akım 300 mA'i geçme­me­lidir.


Kendi kendine test, fonk­si­yonel testin yerini alıyor

FI anah­tar­la­rından farklı olarak, yeni yangın koruma anah­tar­la­rımız saye­sinde fonk­si­yonel test­leri yapmanız

gerekmez. Entegre mikro­iş­lemci, ürün stan­dar­dında belir­tilen aralık­larla kendini otomatik olarak test eder.

Cihaz içi besleme aşağıda, çıkış yeri yuka­rıda

Yeni ark hatası koruma sistemi kuru­lu­mu­nuzu basit­leş­tirir: güç kaynağı ark koruma ünite­sinin altında ve çıkış ise üsttedir.

Denenmiş ve test edilmiş hızlı bağlantı tekno­lo­jisi saye­sinde artık zaman alan vida sıkma işle­mine gerek kalma­dı­ğından artık işinizi çok daha kısa sürede halle­de­bi­lir­siniz.

Kolay kurulum için faz bara­ları

Yeni faz bara­ları, birden fazla ark hatası koruma ciha­zının yan yana kolayca bağlan­ma­sına olanak tanır.



Standart and uygulama

DIN VDE 0100-420 stan­dardı neye karışık gelir?

DIN VDE0100-420 elektrik devre­le­rinde sıcak­lığa bağlı arketki­le­rine karşı koruma önlem­le­rini düzenler.


Ark arıza­la­rından kaynak­la­na­bi­lecek yangın­ları nasıl

önler­siniz?
DIN VDE0100-420 stan­dardı ile ilgili ayrın­tılı bilgiyi sayfa­mızda bula­bi­lir­siniz.
