h3+ kompakt şalterler
Koru. Ölç. Bağlan.

Yeni h3+ kompakt şalter­lerle bina­nızın enerji verim­li­li­ğini ve perfor­man­sını iyileş­tirin.

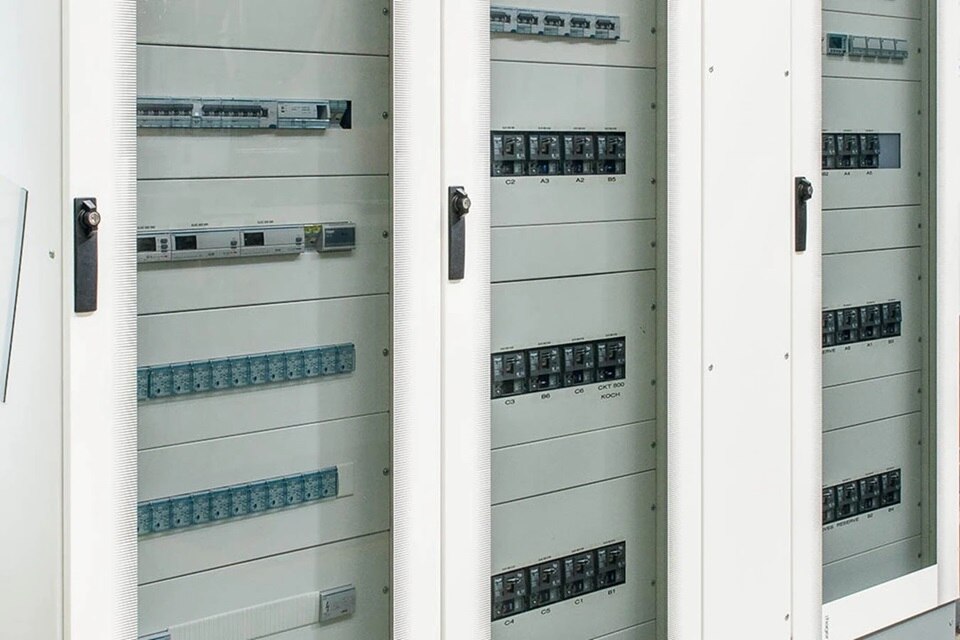

Metal kabin içinde çoklu devre kesiciler bulunan elektrik dağıtım panosu


h3+ kompakt şalterler

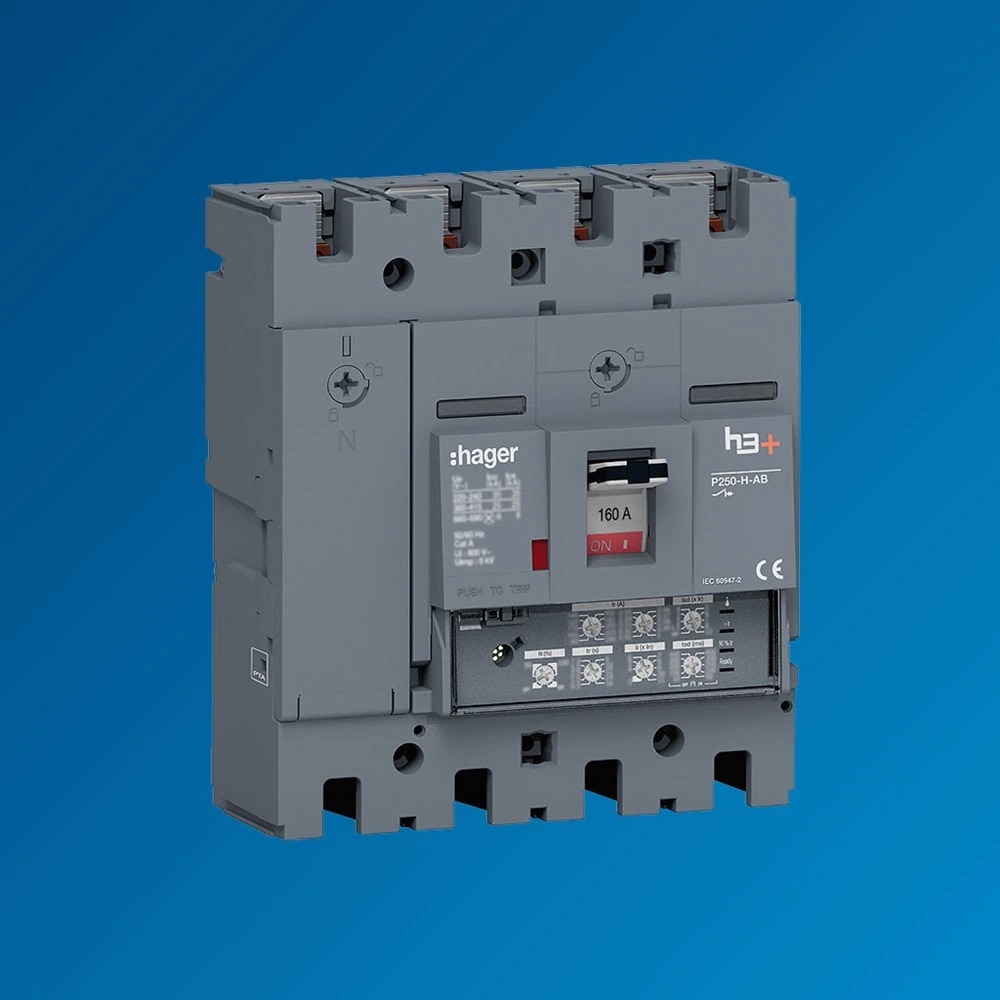

Yeni Hager kompakt şalter h3+, tüm alçak gerilim güç dağıtım sistem­leri için güve­nilir aşırı yük ve kısa devre koru­ma­sının yanı sıra hassas entegre enerji izleme sağlar.
- yüksek perfor­mans
- sürekli hizmet
- enerji yöne­timi

25 ve 630 A arası kompakt boyut­larda mevcut olan h3+, 110 kA'ya kadar kesme kapa­si­te­le­riyle yüksek koruma

perfor­mansı sunar. h3+ kompakt şalter, herhangi bir güç dağıtım siste­mine kolay kurulum için esnek koruma ayar­ları sunan dahili termal-manyetik açma ünitesi veya elekt­ronik açma ünitesi ile mevcuttur.


h3+ Energy ile daha fazla avantaj

Yardımcı kontaklar – kolayca kurun ve kullanın!

İster yeni h3+'yı, ister h3'ü kullanın: Yardımcı ürün­le­rimiz tüm kompakt şalter­lerle uyum­ludur. Enerji açma ünitesi için konum ve alarm bilgi­le­rini birleş­tiren özel bir yardımcı kontak bulunur.

Pano kapağı montajı için çok fonk­si­yonlu ölçüm cihazı

Enerji koruma ünite­leri ile dona­tılmış kompakt şalterler için ölçüm­le­rini görsel­leş­tirmek, koruma ayar­la­rını tanım­lamak ve alarm­ları yönetmek için bir ekran mevcuttur. Kurulum, ayarlar ve yapı­lan­dırma da dahil olmak üzere kompakt anah­tar­ların tam olarak izlen­me­sine izin verir. Bu ekranın amacı, ölçüm­leri

görsel­leş­tirmek, koruma ayar­la­rını tanım­lamak ve alarm­ları yönet­mektir.

agardio ile ener­jiyi izleyin

Modbus RTU üzerinden haber­leşme için iki modül mevcuttur; bunlar ölçüm­lerin ve veri­lerin uzaktan izlen­me­sine ve kontrol edil­me­sine olanak tanır. Böylece h3+ kompakt şalter aynı zamanda çok fonk­si­yonlu bir ölçüm cihazı olarak da kullanılabilir.  Ölçümler ayrıca enerji izlem­leri tara­fından da ölçümler sağla­na­bilir:

agardio.manager.



web tara­yı­cısı
ile kurulum

Enerji şeffaf­lığı çeşitli alan­larda giderek daha fazla önem kaza­nıyor. Bunun ön koşulu akıllı bir sayaçtır, yeni

yapı­lan­dırma aracıyla tüm h3+ kompakt anah­tar­ları bilgi­sayar, tablet veya akıllı telefon aracı­lı­ğıyla kolayca kura­bi­lir­siniz. Entegre web sunu­cusu saye­sinde özel bir yazı­lıma ihtiyaç duymaz­sınız. İşte bu kadar basit.

Konfi­gü­rasyon ciha­zını açın

Konfi­gü­rasyon ciha­zına bir pil entegre edil­miştir. Bu pil saye­sinde cihazı açtı­ğınız andan itibaren kompakt şalterin tetik ünite­sine güç iletilir. Bu nedenle yeni h3+ kompakt şalteri şebeke geri­limi olmadan son derece güvenli bir şekilde

kura­bi­lir­siniz.

Web tara­yı­cısı ile oturum açın

Paro­lanız ile oturum açın ve

para­met­re­leri kolayca ayar­layın. Böylece özel bir yazı­lıma ihtiyaç duymadan tara­yıcı üzerinden hızlıca kuru­lumu gerçek­leş­tir­meniz mümkündür.

Konfi­gü­rasyon ciha­zını bağlayın

Konfi­gü­rasyon ciha­zını kompakt şalterin önün­deki arayüze bağlamak için bir kablo kullanın. Cihaz, kompakt şalterin arka­sın­daki entegre mıknatıs saye­sinde metal panonun kapa­ğına kolayca sabit­le­ne­bilir - böylece prog­ram­la­mayı kolayca tamam­la­ya­bi­lir­siniz.

Para­met­re­leri kurun

Artık, konfi­gü­rasyon aracını

kulla­narak tetik­leme ünitesi için tetik­leme eğrisi veya alarm konfi­gü­ras­yonu gibi para­met­re­leri ayar­la­ya­bilir ve kontrol edebi­lir­siniz. Çalışma sıra­sında, tüm genel ölçüm­leri ve mevcut durumu teşhis etmek ve görün­tü­lemek için konfi­gü­rasyon aracını da kulla­na­bi­lir­siniz. Örneğin, anah­tar­lama ve olay geçmişi, anah­tar­lama döngüsü sayısı vb.

sayfa


Proje­le­riniz için neden h3+ kompakt şalter­leri tercih etme­li­siniz?

Evrensel bir çözüm

h3+ kompakt şalterler tüm ticari binalar için uygundur:
- Ofisler ve çalışma alan­ları
- Oteller
- Mağa­zalar

Tüm meslek grup­la­rına uygun

İşiniz ne olursa olsun, h3+ her zaman verimli ve güvenli bir kuru­lumu garanti eder:

- Elektrik tesi­sat­çısı
- Pano imalat­çısı
- Sistem enteg­ra­törü
- Proje yöne­ti­cisi

Hager sistem­le­riyle uyumlu

Uygun akse­su­arlar yardı­mıyla quadro ve Vega D pano sistem­le­rine kolayca entegre edebi­lir­siniz. Bununla birlikte, quadro+ panolar 630 A'in

üzerin­deki cihaz­lara uyum sağlayan 600 ve 800 mm'lik ek derin­lik­lere sahiptir.

%80 daha hızlı kurulum

Sistemin maksimum verim­li­liği için h3+'yı kurun ve yapı­lan­dırın; bir web sunu­cusu, akıllı telefon, tablet veya

bilgi­sayar üzerinden kolayca yapı­la­bilir.


Dökümanlar


Nasıl yapılır vide­oları

h3+ kompakt şalteri nasıl en verimli şekilde kura­bi­lir­siniz? Uzman­la­rımız size göste­riyor!
