Kanalisation

Ingjutningsplattform/ dragbrunn stl 3, 498x498mm, h 75-125 mm UDB3075125

EAN

4012002238042

E-nr.

1155775

Förp

1 st

Köp hos din grossist

Produkten är bedömd hos BVB. Läs mer på www.byggvarubedomningen.se

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

Produktdatablad

Komplettera ditt system

Tillbehör

Se alla (8)

Montageram för golvbox Ø 306 mm i ingjutningsplattform stl 3 498x498mm

Montageram för golvbox 294x294mm i ingjutningsplattform stl 3 498x498mm

Montageram för golvbox Ø 275 mm i ingjutningsplattform stl 3 498x498mm

Montageram för golvbox 244x244mm i ingjutningsplattform stl 3 498x498mm

Montageram för golvbox Ø 215 mm i ingjutningsplattform stl 3 498x498mm

Montageram för golvbox 200x200mm i ingjutningsplattform stl 3 498x498mm

Tekniska egenskaper

Form

Fyrkantig

Höjd

75 mm
Bredd

498 mm
Längd

498 mm
Minimal puts höjd

75 mm
Höjdområde

75 - 125 mm
Nominell storlek

340 mm

Vertikal belastning på små ytor

1,5 kN

Lämplig för installationstätning

Nej
Med bottenplatta

Ja
Montering höljd insats

Ja

Material sidovägg

Plast

Typ av lock

Blind

Frånkopplingsmöjlighet överdel från underdel

Ja
Lämplig som sluten kanal (dukt) under golv

Nej
Lämplig för undergolvskanal

Ja

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja

Halogenfri Ja

Certifieringar och dokument

REACh-certifikat UDB3075125

PDF

RoHS-certifikat UDB3075125

PDF

Nedladdningar

Produktbild

Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

Produktbild UDB3075125

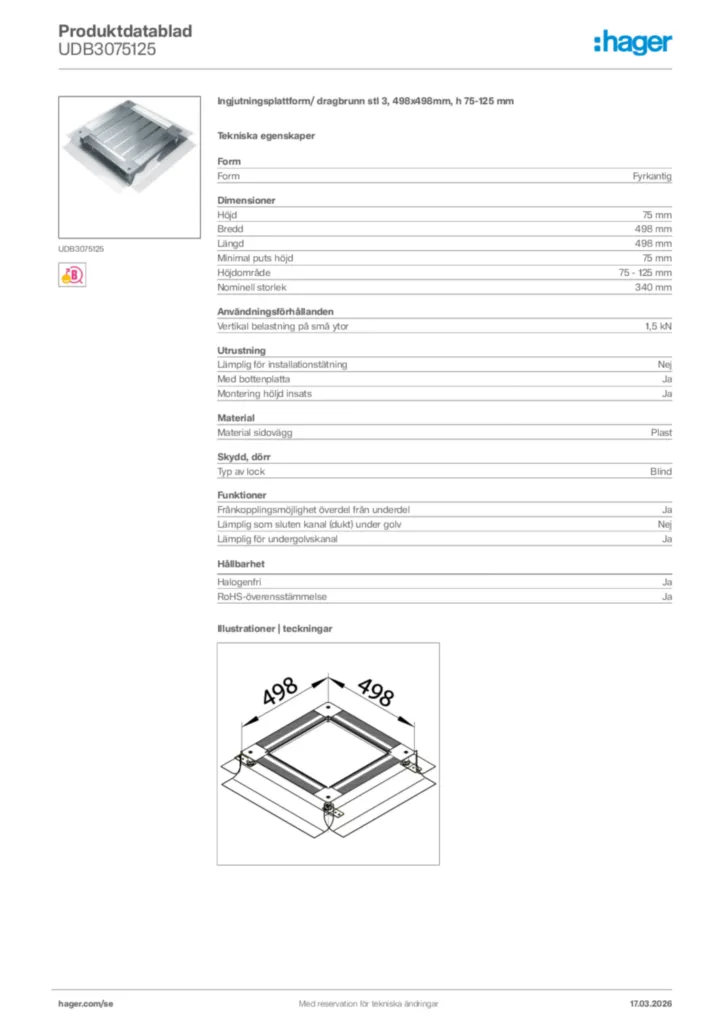

Product datasheet
