SBN299
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Tyvärr är produkten inte längre tillgänglig.
För att hitta en alternativ lösning, vänligen kontakta kundsupport.
Komplettera ditt system
Valfria tillbehör
-
Hjälpkontakt för apparat i fördelningscentral 1 tillgängliga produkter
-
Fassepareringsfunktioner 1 tillgängliga produkter
-
Funktioner för låsning 1 tillgängliga produkter
-
Beröringsskydd 1 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
-
Antal poler2
-
Neutralledarens positionUtan nolla
-
Antal poler2P
-
Märkström125
-
Brytförmåga vid 400 V AC23A2115
-
Nominell villkorlig kortslutningsström ICC med gl-gG-säkringar1,50
-
Acceptabel märkdriftström vid AC21 i kategori A125
-
Acceptabel märkdriftström AC21 i kategori B125
-
Acceptabel märkdriftström vid AC22 i kategori A125
-
Acceptabel märkdriftström AC22 i kategori B125
-
Acceptabel märkdriftström vid AC23 i kategori A40
-
Acceptabel märkdriftström AC23 i kategori B40
-
Nominell kortslutningsbrytförmåga Icm under 415 V AC enligt IEC60947-32,11
-
Märkkorttidsströmhållfasthet Icw 1s IEC609471,50
-
Nominellt åtdragningsmoment3,60 - 3,60
-
Typ av nedre anslutning på normkomponeterSkruvanslutning
-
Märkdriftspänning Ue400 - 400
-
Typ av matarspänningAC
-
Nominell isolationsspänning Ui440
-
Nominell impulsskyddspänning Uimp6000
-
Antal moduler2
-
Kapslingsklass (IP)IP20
-
Frekvens50 - 60
-
Höjd83
-
Bredd35
-
Djup68
-
Antal slutande kontakter2
-
Antal öppnande kontakter0
-
Driftstemperatur-20 - 70
-
Förvarings-/transporttemperatur-40 - 80
-
Area flexibel ledare6 - 35 mm²
-
Area solid ledare6 - 50 mm²
-
Nedåtriktad anslutning för normkomponenterAnpassad anslutningsplint
-
Övre anslutning för normkomponterAnpassad anslutningsplint
-
Mekanisk livslängd (omkopplingar)40000
-
Elektrisk hållbarhet vid nominell belastning i AC212500
-
Elektrisk livslängd vid AC222500
-
Total effektförlust vid nominell märkström16
-
Förlusteffekt per pol vid In8
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

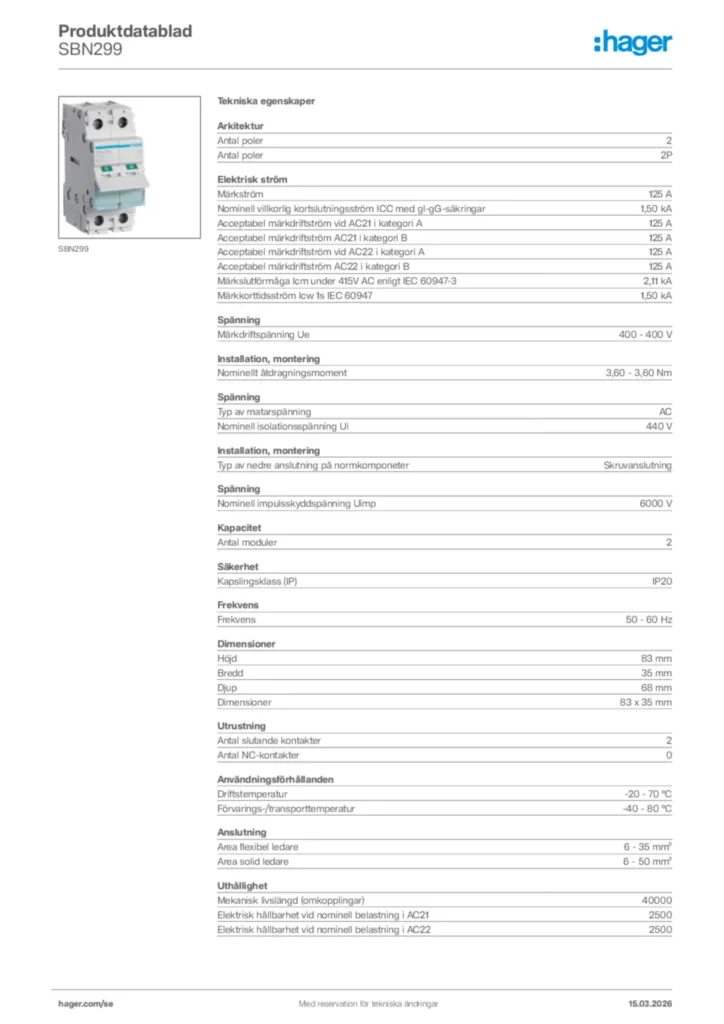

Produktbild SBN299
-
Försäkran om överensstämmelse
Declaration
Försäkran om överensstämmelse International 2022-11-28
PDF931,94 kBDeclaration
Försäkran om överensstämmelse International 2022-01-31
PDF311,88 kB
