SBN199
EAN
3250615510327
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Tyvärr är produkten inte längre tillgänglig.
För att hitta en alternativ lösning, vänligen kontakta kundsupport.
Komplettera ditt system
Valfria tillbehör
-
Funktioner för låsning 1 tillgängliga produkter
Tekniska egenskaper
Arkitektur
-
Antal poler1
-
Neutralledarens positionUtan nolla
-
Antal poler1P
Elektrisk ström
-
Märkström125 A
-
Nominell villkorlig kortslutningsström ICC med gl-gG-säkringar1,50 kA
-
Acceptabel märkdriftström vid AC21 i kategori A125 A
-
Acceptabel märkdriftström AC21 i kategori B125 A
-
Acceptabel märkdriftström vid AC22 i kategori A125 A
-
Acceptabel märkdriftström AC22 i kategori B125 A
-
Märkslutförmåga Icm under 240V AC enligt IEC 60947-32,11 kA
-
Märkkorttidsström Icw 1s IEC 609471,50 kA
Installation, montering
-
Nominellt åtdragningsmoment3,60 - 3,60 Nm
-
Typ av nedre anslutning på normkomponeterSkruvanslutning
Spänning
-
Märkdriftspänning Ue230 - 230 V
-
Typ av matarspänningAC
-
Nominell isolationsspänning Ui440 V
-
Nominell impulsskyddspänning Uimp6000 V
Kapacitet
-
Antal moduler1
Säkerhet
-
Kapslingsklass (IP)IP20
Frekvens
-
Frekvens50 - 60 Hz
Dimensioner
-
Höjd83 mm
-
Bredd17,50 mm
-
Djup68 mm
Utrustning
-
Antal slutande kontakter1
-
Antal NC-kontakter0
Användningsförhållanden
-
Driftstemperatur-20 - 70 °C
-
Förvarings-/transporttemperatur-40 - 80 °C
Anslutning
-
Area flexibel ledare6 - 35 mm²
-
Area solid ledare6 - 50 mm²
-
Nedåtriktad anslutning för normkomponenterAnpassad anslutningsplint
-
Övre anslutning för normkomponterAnpassad anslutningsplint
Uthållighet
-
Mekanisk livslängd (omkopplingar)40000
-
Elektrisk hållbarhet vid nominell belastning i AC212500
-
Elektrisk hållbarhet vid nominell belastning i AC222500
Ström
-
Total effektförlust vid nominell märkström8 W
-
Förlusteffekt per pol vid In8 W
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild SBN199
-
Product datasheet

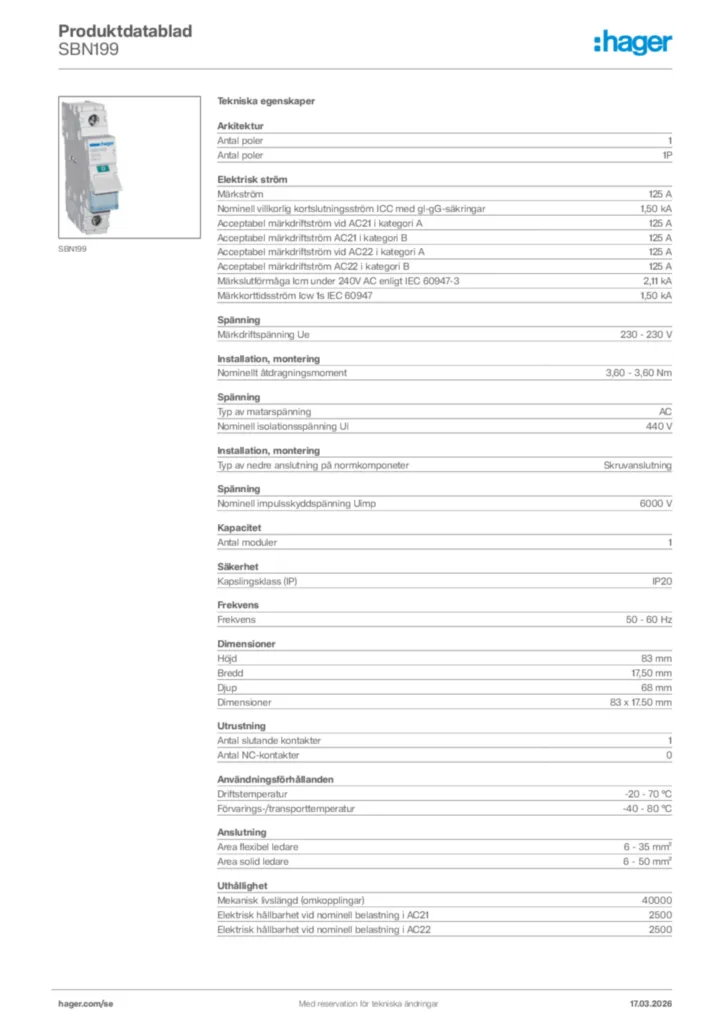

Hager Produktdatablad SBN199
