SBN180
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Tyvärr är produkten inte längre tillgänglig.
För att hitta en alternativ lösning, vänligen kontakta kundsupport.
Komplettera ditt system
Valfria tillbehör
-
Hjälpkontakt för apparat i fördelningscentral 1 tillgängliga produkter
-
Fassepareringsfunktioner 1 tillgängliga produkter
-
Funktioner för låsning 1 tillgängliga produkter
-
Beröringsskydd 1 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
-
Antal poler1
-
Neutralledarens positionUtan nolla
-
Antal poler1P
-
Märkström80
-
Brytförmåga vid 400 V AC23A1354
-
Nominell villkorlig kortslutningsström ICC med gl-gG-säkringar0,96
-
Acceptabel märkdriftström vid AC21 i kategori A80
-
Acceptabel märkdriftström AC21 i kategori B80
-
Acceptabel märkdriftström vid AC22 i kategori A80
-
Acceptabel märkdriftström AC22 i kategori B80
-
Acceptabel märkdriftström vid AC23 i kategori A40
-
Acceptabel märkdriftström AC23 i kategori B40
-
Nominell kortslutningsbrytförmåga Icm under 240 V AC enligt IEC 60947-31,35
-
Märkkorttidsströmhållfasthet Icw 1s IEC 609470,96
-
Nominellt åtdragningsmoment3,60 - 3,60
-
Typ av nedre anslutning på normkomponeterSkruvanslutning
-
Märkdriftspänning Ue230 - 230
-
Typ av matarspänningAC
-
Nominell isolationsspänning Ui440
-
Nominell impulsskyddspänning Uimp6000
-
Antal moduler1
-
Kapslingsklass (IP)IP20
-
Frekvens50 - 60
-
Höjd83
-
Bredd17,50
-
Djup68
-
Antal slutande kontakter1
-
Antal öppnande kontakter0
-
Driftstemperatur-20 - 70
-
Förvarings-/transporttemperatur-40 - 80
-
Area flexibel ledare6 - 35 mm²
-
Area solid ledare6 - 50 mm²
-
Nedåtriktad anslutning för normkomponenterAnpassad anslutningsplint
-
Övre anslutning för normkomponterAnpassad anslutningsplint
-
Mekanisk livslängd (omkopplingar)40000
-
Elektrisk hållbarhet vid nominell belastning i AC212500
-
Elektrisk hållbarhet vid nominell belastning i AC222500
-
Total effektförlust vid nominell märkström2,70
-
Förlusteffekt per pol vid In2,70
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild SBN180
-

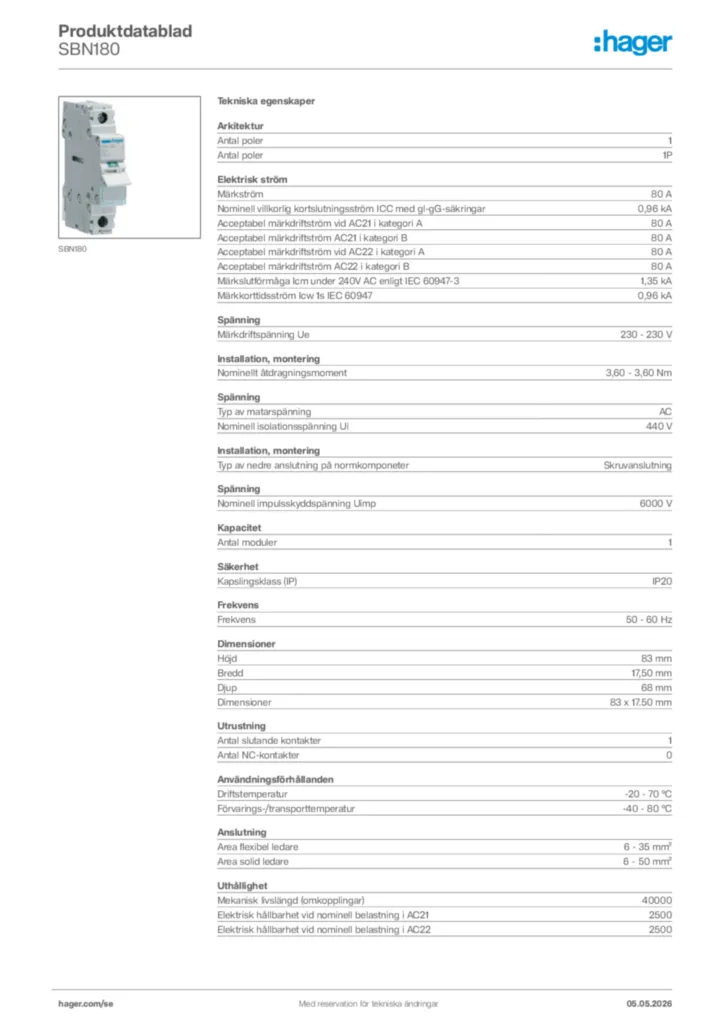

Produktdatablad
