1-pole, 40A Modular Switch SBN140

Name: SBN140
Brand: Hager
SKU: SBN1401

EAN

3250615510167

Förp

1 st

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation

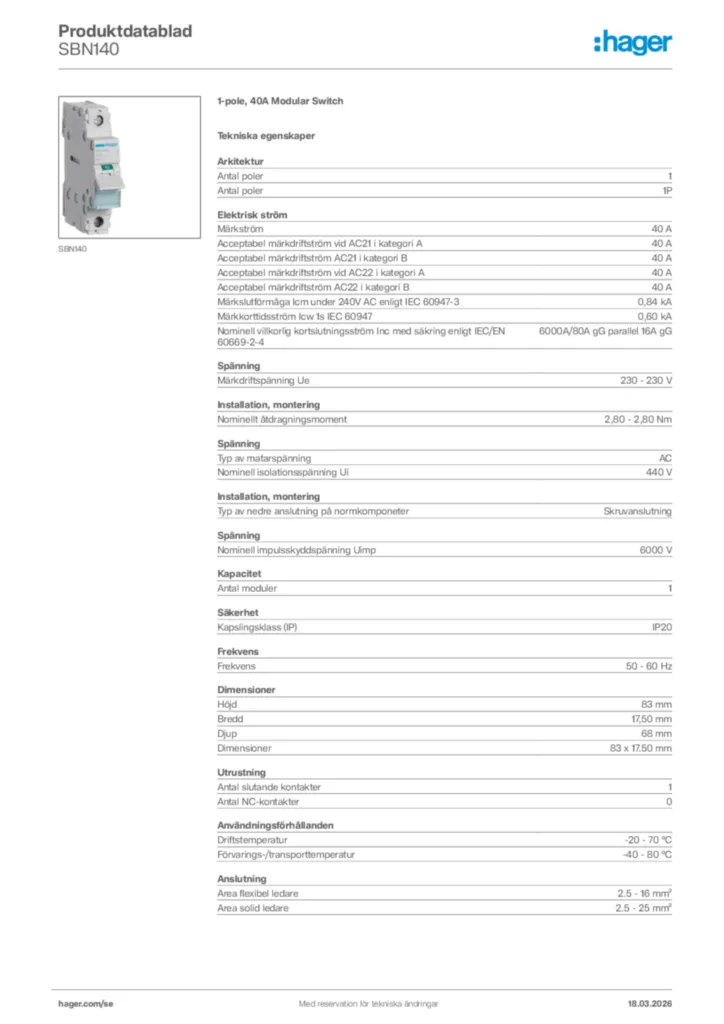

Produktdatablad

Komplettera ditt system

Funktioner för låsning 1 tillgängliga produkter

Tekniska egenskaper

Antal poler

1
Neutralledarens position

Utan nolla
Antal poler

1P

Märkström

40 A
Acceptabel märkdriftström vid AC21 i kategori A

40 A
Acceptabel märkdriftström AC21 i kategori B

40 A
Acceptabel märkdriftström vid AC22 i kategori A

40 A
Acceptabel märkdriftström AC22 i kategori B

40 A
Märkslutförmåga Icm under 240V AC enligt IEC 60947-3

0,84 kA
Märkkorttidsström Icw 1s IEC 60947

0,60 kA
Nominell villkorlig kortslutningsström Inc med säkring enligt IEC/EN 60669-2-4

6000A/80A gG parallel 16A gG

Nominellt åtdragningsmoment

2,80 - 2,80 Nm

Märkdriftspänning Ue

230 - 230 V
Typ av matarspänning

AC
Nominell isolationsspänning Ui

440 V
Nominell impulsskyddspänning Uimp

6000 V

Antal moduler

1

Kapslingsklass (IP)

IP20

Frekvens

50 - 60 Hz

Höjd

83 mm
Bredd

17,50 mm
Djup

68 mm

Antal slutande kontakter

1
Antal NC-kontakter

0

Driftstemperatur

-20 - 70 °C
Förvarings-/transporttemperatur

-40 - 80 °C

Area flexibel ledare

2.5 - 16 mm²
Area solid ledare

2.5 - 25 mm²
Övre anslutning för normkomponter

Anpassad anslutningsplint

Mekanisk livslängd (omkopplingar)

60000
Elektrisk hållbarhet vid nominell belastning i AC21

5000
Elektrisk hållbarhet vid nominell belastning i AC22

5000

Total effektförlust vid nominell märkström

1,10 W
Förlusteffekt per pol vid In

1,10 W

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja

REACh-SVHC fri Ja
