Hjälpkontakt MZ520N
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
Tekniska egenskaper
Elektrisk ström
-
Märkström IN1 A
-
Märkström 230 V AC153,50 A
Kapacitet
-
Antal moduler0,50
Anslutning
-
AnslutningstypSkruvterminal
-
Typ av monteringAdapter för DIN-skena
-
Anslutningstyp1NC+1NO
-
Area flexibel ledare2.5 mm²
-
Area solid ledare2.5 mm²
Spänning
-
Nominell isolationsspänning Ui690 V
-
Nominell impulsskyddspänning Uimp6000 V
-
MatarspänningAC
-
Märkdriftspänning Ue220 - 500 V
Frekvens
-
Frekvens40 - 60 Hz
Användningsförhållanden
-
Driftstemperatur-25 - 55 °C
-
Förvarings-/transporttemperatur-25 - 80 °C
Uthållighet
-
Mekanisk livslängd (omkopplingar)100000
-
Mekanisk livsl. (elektriska omkopplingar)50000
Ström
-
Effektförlust vid IN0,04 W
Dimensioner
-
Bredd9 mm
-
Djup68 mm
Utrustning
-
Antal INV-kontakter0
-
Antal NC-kontakter1
Säkerhet
-
Kapslingsklass (IP)IP20
catalog.pageproduct.title_sustainability.h2
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
catalog.pageproduct.sustainability_block.downloads_h3
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild MZ520N
-
GeneratedProductDatasheet

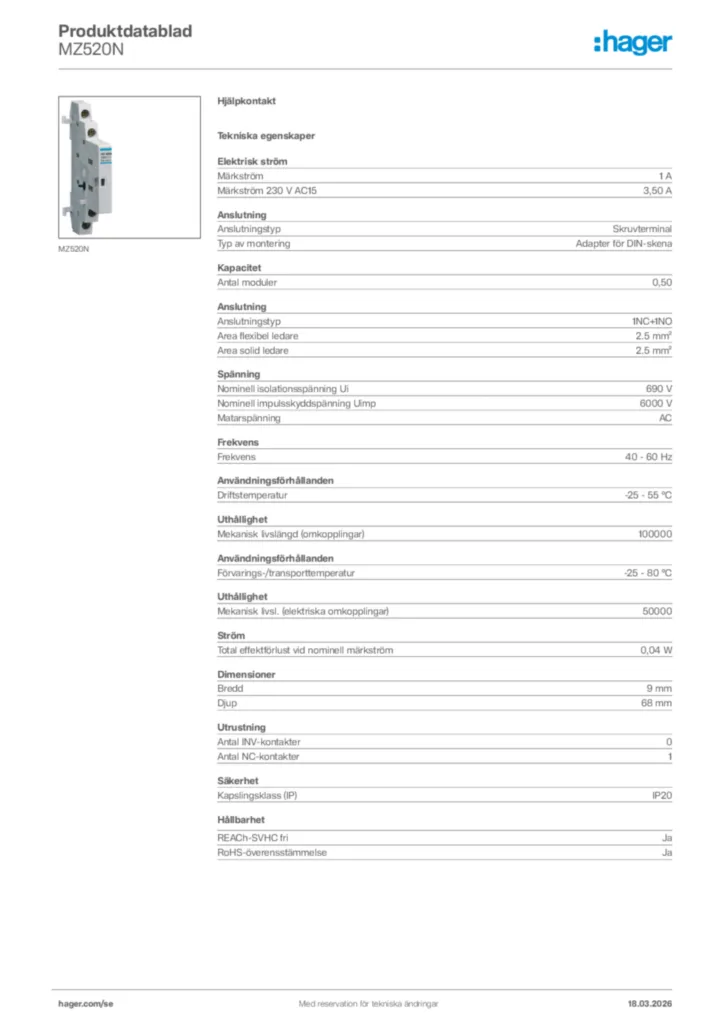

Hager Produktdatablad MZ520N
