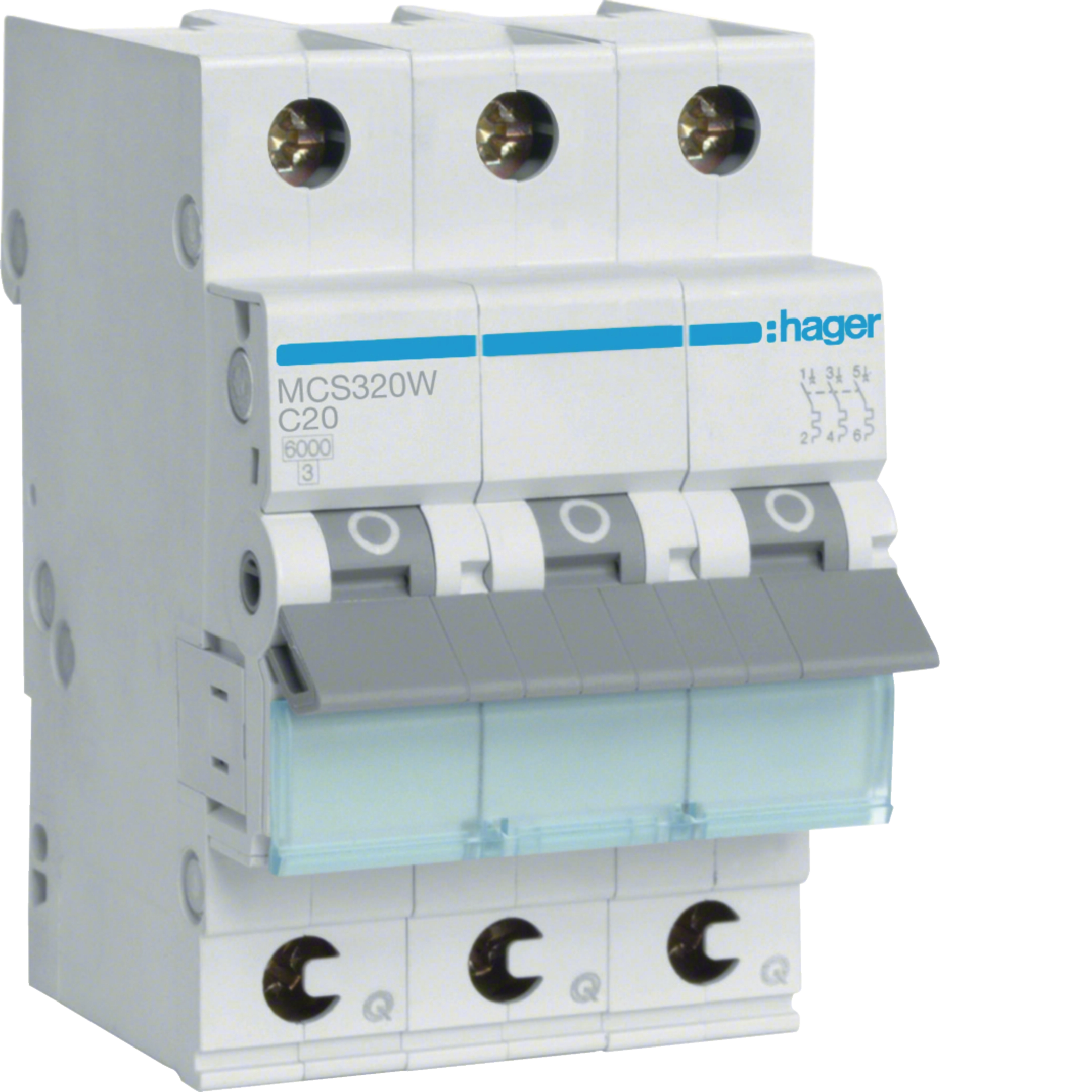

Dvärgbrytare snabbanslutning Quickconnect 3-polig 20 A med C-karakteristik 6kA MCS320W

Name: MCS320W
Brand: Hager
SKU: MCS320W

Dvärgbrytare 3-polig med snabbanslutning Quickconnect MCS320W (E-nr: 2106099) 20A, C-karakteristik med en brytförmåga på 6kA. Ger ett pålitligt och tryggt skydd av kablar och ledningar mot överlast och kortslutning. Quickconnect (QC) har snabbanslutningsteknik på både in- och utgående sida. QC ger dig en snabb och enkel installation som spar tid. En annan fördel är att det skapas en säker anslutning genom ett konstant fjädertryck. Passar både bostäder och kommersiella fastigheter.

EAN

3250610001363

E-nr.

2106099

Förp

4 St

Köp hos din grossist

Tekniska egenskaper
Miljödokumentation
Dokumentation
Fler produkter

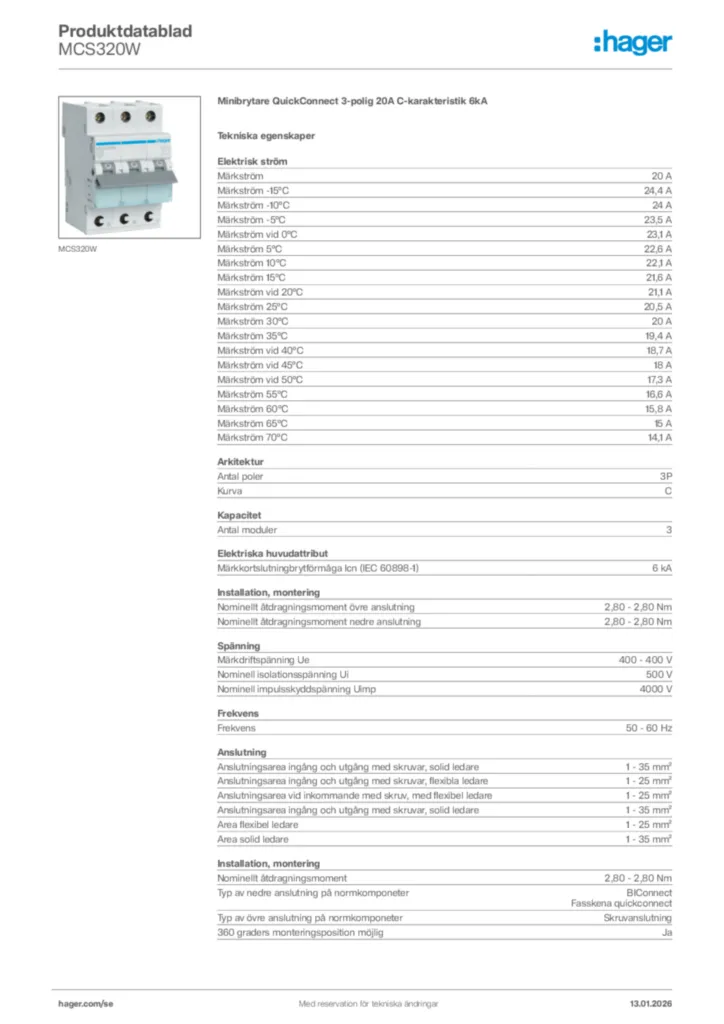

Produktdatablad

Tekniska egenskaper

Märkström

20 A
Märkström -15°C

24,4 A
Märkström -10°C

24 A
Märkström -5°C

23,5 A
Märkström vid 0°C

23,1 A
Märkström 5°C

22,6 A
Märkström 10°C

22,1 A
Märkström 15°C

21,6 A
Märkström vid 20°C

21,1 A
Märkström 25°C

20,5 A
Märkström 30°C

20 A
Märkström 35°C

19,4 A
Märkström vid 40°C

18,7 A
Märkström vid 45°C

18 A
Märkström vid 50°C

17,3 A
Märkström 55°C

16,6 A
Märkström 60°C

15,8 A
Märkström 65°C

15 A
Märkström 70°C

14,1 A

Antal poler

3P
Kurva

C

Antal moduler

3

Märkkortslutningbrytförmåga Icn (IEC 60898-1)

6 kA

Nominellt åtdragningsmoment övre anslutning

2,80 - 2,80 Nm
Nominellt åtdragningsmoment nedre anslutning

2,80 - 2,80 Nm
Nominellt åtdragningsmoment

2,80 - 2,80 Nm
Typ av nedre anslutning på normkomponeter

BIConnect, Fasskena quickconnect
Typ av övre anslutning på normkomponeter

Skruvanslutning
360 graders monteringsposition möjlig

Ja

Märkdriftspänning Ue

400 - 400 V
Nominell isolationsspänning Ui

500 V
Nominell impulsskyddspänning Uimp

4000 V

Frekvens

50 - 60 Hz

Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Anslutningsarea ingång och utgång med skruvar, flexibla ledare

1 - 25 mm²
Anslutningsarea vid inkommande med skruv, med flexibel ledare

1 - 25 mm²
Anslutningsarea ingång och utgång med skruvar, solid ledare

1 - 35 mm²
Area flexibel ledare

1 - 25 mm²
Area solid ledare

1 - 35 mm²
Anslutningstyp

quickconnect
Övre anslutning för normkomponter

Anpassad anslutningsplint
Nedåtriktad anslutning för normkomponenter

Anpassad anslutningsplint

Kapslingsklass (IP)

IP20

Föroreningsgrad enligt IEC 60664 / IEC 60947-2

2
Energibegränsningsklass I²t

3
Luftfuktighetsskydd

För alla klimat
Driftstemperatur

-25 - 70 °C

Total effektförlust vid nominell märkström

8,9 W

Höjd

83 mm
Bredd

52,50 mm
Djup

70 mm

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja
