Huvudbrytare 80A • HA304 | Hager
Location Sweden

  • Better buildings. Better tomorrows.

    • Meny
    Konto
    EAN
    3250613113049
    Förp
    1 st

    Huvudbrytare 80A HA304

    Tillgänglighet och pris vid förfrågan

    Liknande produkter:

    HA306

    Komplettera ditt system

    Valfria tillbehör

    • Hjälp­kon­takt­block 1 tillgängliga produkter

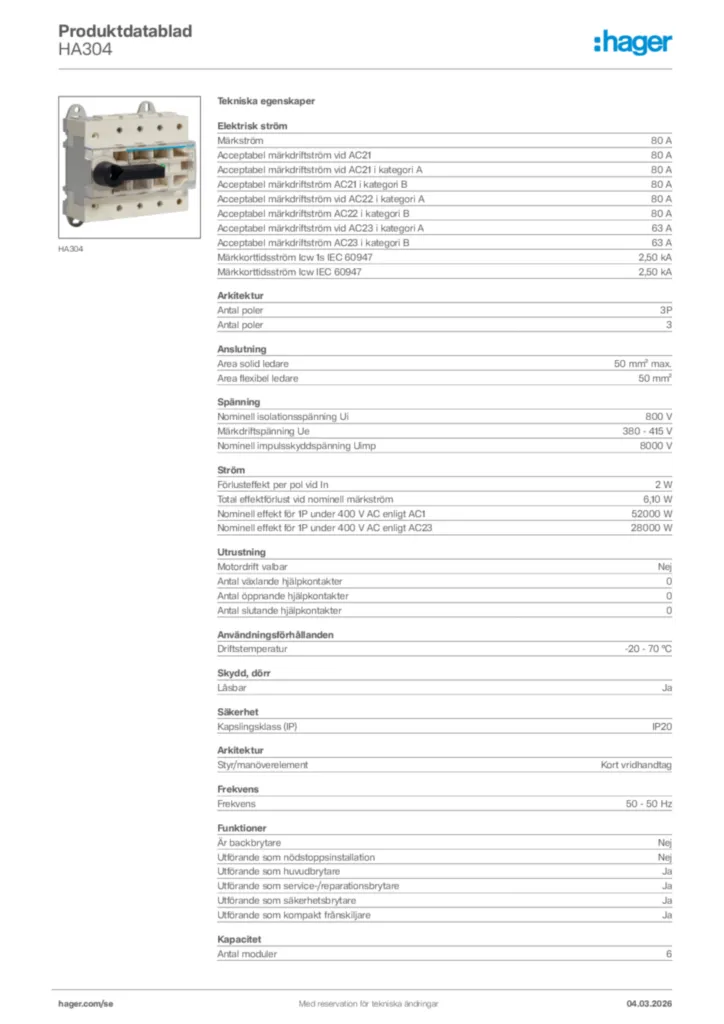

    Tekniska egenskaper

    Elekt­risk ström
    • Märkström
      80 A
    • Accep­tabel märk­drift­ström vid AC21
      80 A
    • Accep­tabel märk­drift­ström vid AC21 i kate­gori A
      80 A
    • Accep­tabel märk­drift­ström AC21 i kate­gori B
      80 A
    • Accep­tabel märk­drift­ström vid AC22 i kate­gori A
      80 A
    • Accep­tabel märk­drift­ström AC22 i kate­gori B
      80 A
    • Accep­tabel märk­drift­ström vid AC23 i kate­gori A
      63 A
    • Accep­tabel märk­drift­ström AC23 i kate­gori B
      63 A
    • Märk­kort­tids­ström Icw 1s IEC 60947
      2,50 kA
    • Märk­kort­tids­ström Icw IEC 60947
      2,50 kA
    Anslut­ning
    • Area solid ledare
      50 mm² max.
    • Area flex­ibel ledare
      50 mm²
    • Anslut­ningstyp
      Skruv­ter­minal
    Spän­ning
    • Nomi­nell isola­tions­spän­ning Ui
      800 V
    • Märk­drift­spän­ning Ue
      380 - 415 V
    • Nomi­nell impuls­skydd­spän­ning Uimp
      8000 V
    Ström
    • Förlus­t­ef­fekt per pol vid In
      2 W
    • Total effekt­för­lust vid nomi­nell märkström
      6,10 W
    • Nomi­nell effekt för 1P under 400 V AC enligt AC1
      52000 W
    • Nomi­nell effekt för 1P under 400 V AC enligt AC23
      28000 W
    Utrust­ning
    • Motor­drift valbar
      Nej
    • Antal växlande hjälp­kon­takter
      0
    • Antal öppnande hjälp­kon­takter
      0
    • Antal slutande hjälp­kon­takter
      0
    Använd­nings­för­hål­landen
    • Drift­s­tem­pe­ratur
      -20 - 70 °C
    Skydd, dörr
    • Låsbar
      Ja
    Säkerhet
    • Kaps­lings­klass (IP)
      IP20
    Arki­tektur
    • Antal poler
      3P
    • Antal poler
      3
    • Styr/­ma­nö­ver­ele­ment
      Kort vrid­handtag
    Frekvens
    • Frekvens
      50 - 50 Hz
    Funk­tioner
    • Är back­bry­tare
      Nej
    • Utfö­rande som nödstopp­sin­stal­la­tion
      Nej
    • Utfö­rande som huvud­bry­tare
      Ja
    • Utfö­rande som service-/­re­pa­ra­tions­bry­tare
      Ja
    • Utfö­rande som säker­hets­bry­tare
      Ja
    • Utfö­rande som kompakt från­skil­jare
      Ja
    Instal­la­tion, monte­ring
    • Nomi­nellt åtdrag­nings­mo­ment
      6 - 6,6 Nm
    Kapa­citet
    • Antal moduler
      6
    Dimen­sioner
    • Höjd
      86,5 mm
    • Bredd
      108 mm
    • Djup
      90 mm

    Miljödokumentation

    Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

    RoHS-överensstämmelse Ja
    REACh-SVHC fri Ja

    Certifieringar och dokument

    PEP - Load break switch 4P 630A (English)
    PDF
    369,67 kB
    Hager REACh-certifikat HA304
    PDF
    Hager RoHS-certifikat HA304
    PDF
