Impulsrelä EPN546 (E.nr: 4028492) med märkström 16A och med spolspänning 230V i två modulers bredd. Impulsreläet har tre normalt öppna (NO) kontakter och en normalt brytande (NC) kontakt. Impulsrelä även kallat bistabilt relä. Styrs via puls från t.ex tryckknapp. För mindre laster såsom belysning mm. Försedd med lägesindikering. och handomkopplare.

EAN

3250612369430

E-nr.

4028492

Förp

1 st

Impulsrelä med 1 slutande och 1 brytande kontakt 16 A, AC-7a. Spole 230 V 2 mod. EPN546

Name: EPN546
Brand: Hager
SKU: EPN5463

Utgående produkt: kontakta din grossist för information om tillgänglighet

Liknande produkter:

EPN540

Tillbehör
Tekniska egenskaper
Miljödokumentation
Dokumentation

Produktdatablad

Komplettera ditt system

Hjälpkontakt för apparat i fördelningscentral 1 tillgängliga produkter

Tekniska egenskaper

Märkström

16 A
Stand-by förbrukning

6 mA
Acceptabel märkdriftström vid AC1

16 A

Antal moduler

2

Anslutningstyp

3NO+1NC
Area flexibel ledare

1 - 6 mm²
Area solid ledare

1.5 - 10 mm²
Antal anslutningar

4
Anslutningstyp

Skruvterminal

Styrspänning AC

230 - 230 V
Styrspänning DC

110 - 110 V
Styrspänning 2

110 - 110 V
Styrspänning 1

230 - 230 V
Nominell isolationsspänning Ui

400 V
Märkdriftspänning Ue

250 - 400 V

Frekvens

50 - 60 Hz

Driftstemperatur

-5 - 40 °C
Förvarings-/transporttemperatur

-40 - 80 °C

Total effektförlust vid nominell märkström

3,60 W
Absorberad startström

55 VA

Höjd

83 mm
Bredd

35 mm
Djup

63 mm

Max. lysrörsbelastning

800 VA
Max. lysrörsbelastning, parallellkompenserad

900 VA

Antal slutande kontakter

3
Antal NC-kontakter

1

Miljödokumentation

Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer

RoHS-överensstämmelse Ja

REACh-SVHC fri Ja

Certifieringar och dokument

REACh-certifikat EPN546

PDF

RoHS-certifikat EPN546

PDF

Nedladdningar

Produktbild

Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.

Produktbild EPN546

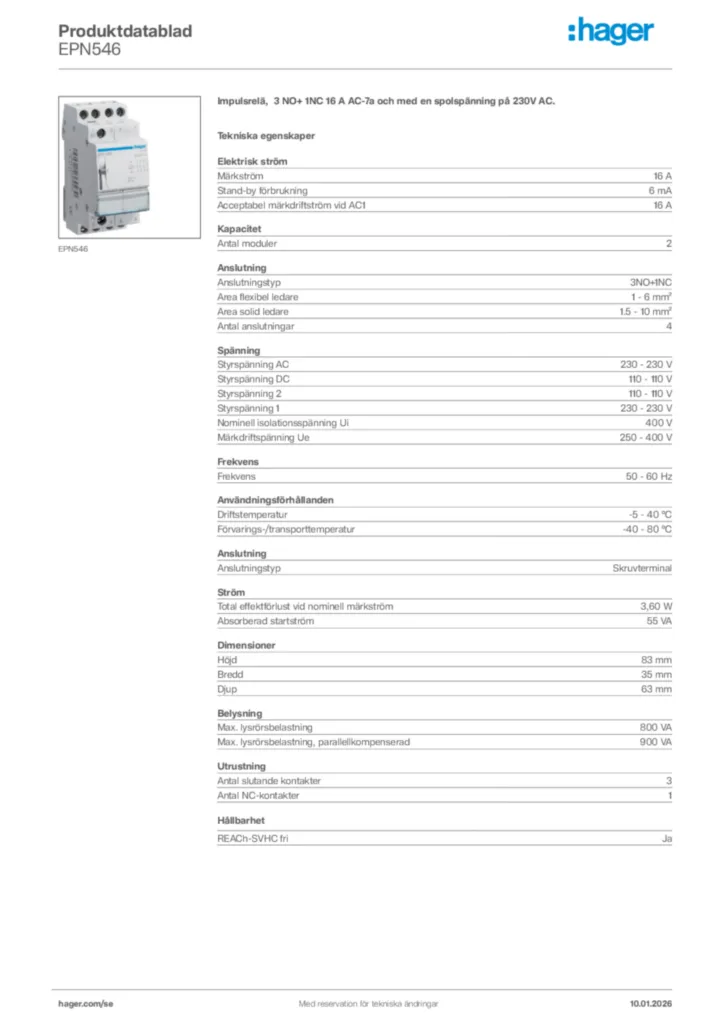

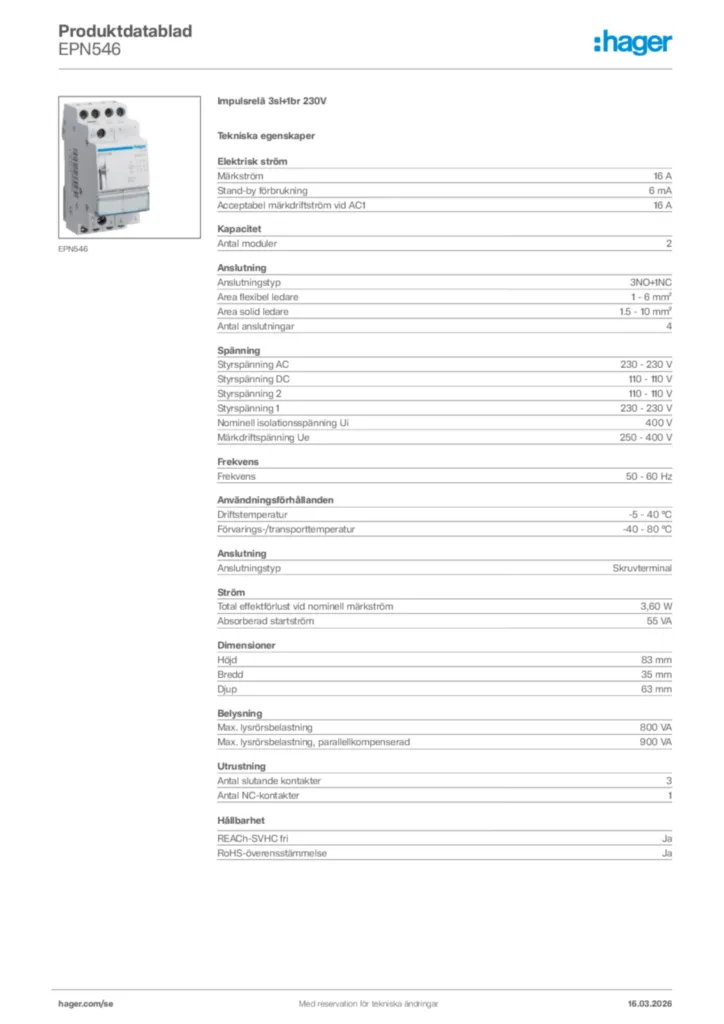

Product datasheet

Hager Produktdatablad EPN546

Impulsrelä 3sl+1br 230V

PDF
Teknisk bilaga (flera produkter)

Teknisk bilaga (flera produkter) sv-SE 2015-04-13

PDF

59,69 kB
EU-försäkran (DoC)

Declaration

EU-försäkran (DoC) International 2020-09-10

PDF

262,84 kB
