Impulsrelä med 2 slutande och 2 brytande kontakt 16 A, AC-7a. Spole 24 V 2 mod. EPN528
Impulsrelä EPN528 (E.nr: 4028488) med märkström 16A och med spolspänning 24V i två modulers bredd. Impulsreläet har tvån normalt öppna (NO) kontakter och två normalt brytande (NC) kontakter. Impulsrelä även kallat bistabilt relä. Styrs via puls från t.ex tryckknapp. För mindre laster såsom belysning mm. Försedd med lägesindikering. och handomkopplare.
EAN
3250612369461
E-nr.
4028488
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Detta är en utgående produkt. Beställning är fortfarande möjlig. Kontakta din elgrossist för tillgänglighet, leveranstid och pris.
Komplettera ditt system
Valfria tillbehör
-
Hjälpkontakt för apparat i fördelningscentral 1 tillgängliga produkter
Tekniska egenskaper
Elektrisk ström
-
Märkström16 A
-
Stand-by förbrukning6 mA
-
Acceptabel märkdriftström vid AC116 A
Kapacitet
-
Antal moduler2
Anslutning
-
Anslutningstyp2NC+2NO
-
Area flexibel ledare1 - 6 mm²
-
Area solid ledare1.5 - 10 mm²
-
Antal anslutningar2
-
AnslutningstypSkruvterminal
Spänning
-
Styrspänning AC24 - 24 V
-
Styrspänning DC12 - 12 V
-
Styrspänning 212 - 12 V
-
Styrspänning 124 - 24 V
-
Nominell isolationsspänning Ui400 V
-
Märkdriftspänning Ue250 - 400 V
Frekvens
-
Frekvens50 - 60 Hz
Användningsförhållanden
-
Driftstemperatur-5 - 40 °C
-
Förvarings-/transporttemperatur-40 - 80 °C
Ström
-
Total effektförlust vid nominell märkström2,40 W
-
Absorberad startström55 VA
Dimensioner
-
Höjd83 mm
-
Bredd35 mm
-
Djup63 mm
Belysning
-
Max. lysrörsbelastning800 VA
-
Max. lysrörsbelastning, parallellkompenserad900 VA
Utrustning
-
Antal slutande kontakter2
-
Antal NC-kontakter2
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild EPN528
-

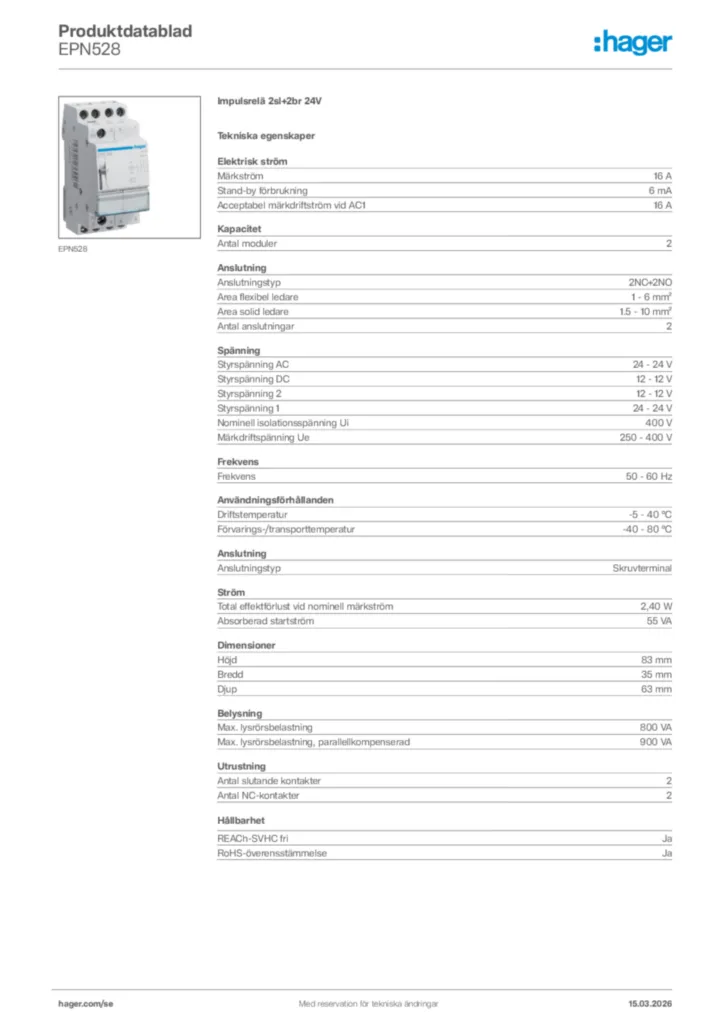

Product datasheet
Hager Produktdatablad EPN528
Impulsrelä 2sl+2br 24V
PDF -
Teknisk bilaga (flera produkter)
Teknisk bilaga (flera produkter) sv-SE 2015-04-13
PDF59,69 kB -
Produktdatablad
UK_MD_TDS_LatchingRelays.pdf
Technical data sheet including characteristics for latching relays.
PDF121,37 kB -
EU-försäkran (DoC)
Declaration
EU-försäkran (DoC) International 2020-09-10
PDF262,84 kB
Mer dokumentation
