Impulsrelä med 1 slutande och 1 brytande kontakt 16 A, AC-7a. Spole 12 V. 1 mod. EPN519
Impulsrelä EPN519 (E.nr: 4028480) med märkström 16A och med spolspänning 12V i en moduls bredd. Impulsreläet har en normalt öppen (NO) kontakt och en normalt brytande (NC) kontakt. Impulsrelä även kallat bistabilt relä. Styrs via puls från t.ex tryckknapp. För mindre laster såsom belysning mm. Försedd med lägesindikering. och handomkopplare.
EAN
3250612369546
E-nr.
4028480
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Hjälpkontakt för apparat i fördelningscentral 4 tillgängliga produkter
Tekniska egenskaper
Elektrisk ström
-
Märkström16 A
-
Stand-by förbrukning6 mA
-
Acceptabel märkdriftström vid AC116 A
Kapacitet
-
Antal moduler1
Anslutning
-
Anslutningstyp1NC+1NO
-
Area flexibel ledare1 - 6 mm²
-
Area solid ledare1.5 - 10 mm²
-
Antal anslutningar2
-
AnslutningstypSkruvterminal
Spänning
-
Styrspänning AC12 - 12 V
-
Styrspänning DC0 - 0 V
-
Styrspänning 112 - 12 V
-
Nominell isolationsspänning Ui250 V
-
Märkdriftspänning Ue250 - 250 V
Frekvens
-
Frekvens50 - 60 Hz
Användningsförhållanden
-
Driftstemperatur-5 - 40 °C
-
Förvarings-/transporttemperatur-40 - 80 °C
Ström
-
Total effektförlust vid nominell märkström1,20 W
-
Absorberad startström25 VA
Dimensioner
-
Höjd83 mm
-
Bredd17,50 mm
-
Djup63 mm
Belysning
-
Max. lysrörsbelastning800 VA
-
Max. lysrörsbelastning, parallellkompenserad900 VA
Utrustning
-
Antal slutande kontakter1
-
Antal öppnande kontakter1
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild EPN519
-
Teknisk bilaga (flera produkter)
Teknisk bilaga (flera produkter) sv-SE 2015-04-13
PDF59,69 kB -

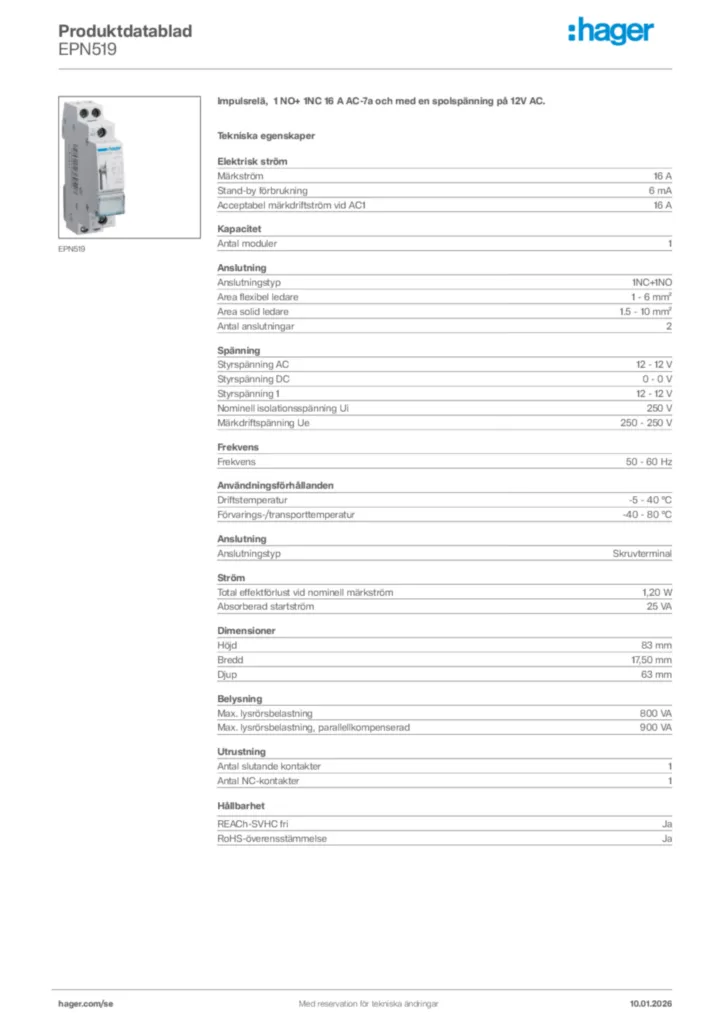

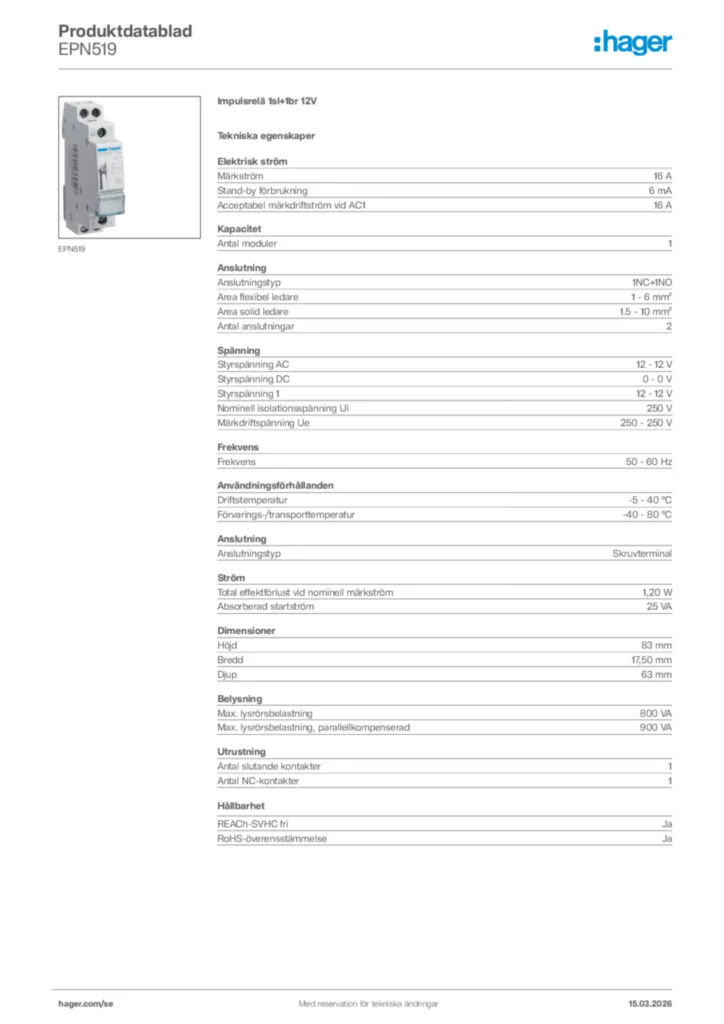

Produktdatablad
