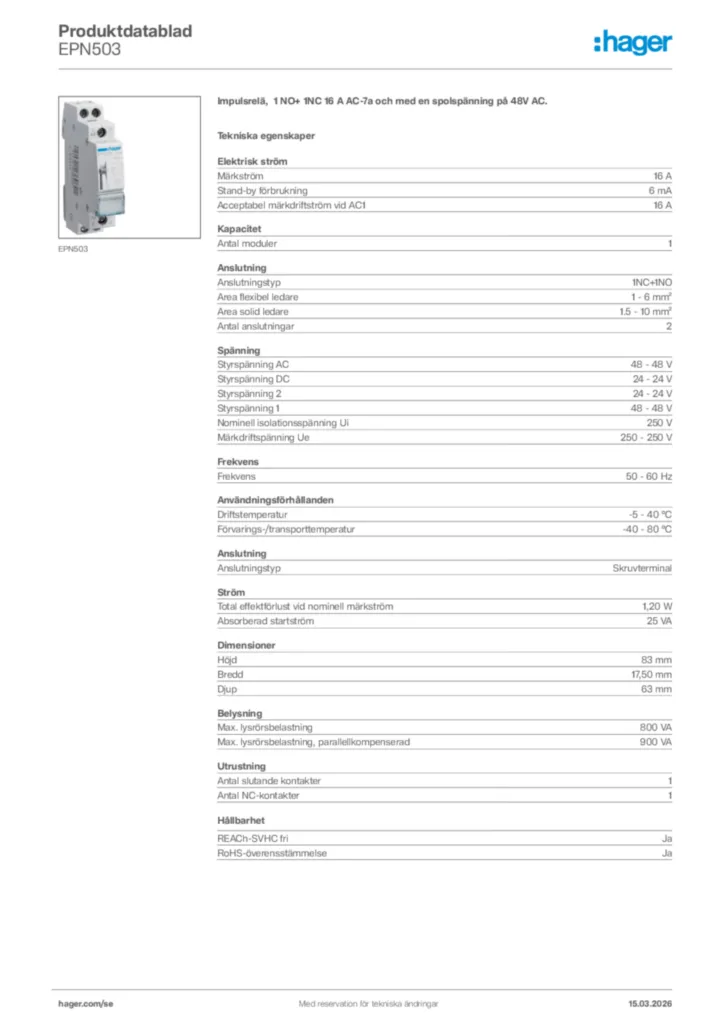

Impulsrelä med 1 slutande och 1 brytande kontakt 16 A, AC-7a. Spole 48 V. 1 mod. EPN503
Impulsrelä EPN503 (E.nr: 4028484) med märkström 16A och med spolspänning 48V i en moduls bredd. Impulsreläet har en normalt öppen (NO) kontakt och en normalt brytande (NC) kontakt. Impulsrelä även kallat bistabilt relä. Styrs via puls från t.ex tryckknapp. För mindre laster såsom belysning mm. Försedd med lägesindikering. och handomkopplare.
EAN
3250612369621
E-nr.
4028484
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Komplettera ditt system
Valfria tillbehör
-
Hjälpkontakt för apparat i fördelningscentral 4 tillgängliga produkter
Tekniska egenskaper
Elektrisk ström
-
Märkström16 A
-
Stand-by förbrukning6 mA
-
Acceptabel märkdriftström vid AC116 A
Kapacitet
-
Antal moduler1
Anslutning
-
Anslutningstyp1NC+1NO
-
Area flexibel ledare1 - 6 mm²
-
Area solid ledare1.5 - 10 mm²
-
Antal anslutningar2
-
AnslutningstypSkruvterminal
Spänning
-
Styrspänning AC48 - 48 V
-
Styrspänning DC24 - 24 V
-
Styrspänning 224 - 24 V
-
Styrspänning 148 - 48 V
-
Nominell isolationsspänning Ui250 V
-
Märkdriftspänning Ue250 - 250 V
Frekvens
-
Frekvens50 - 60 Hz
Användningsförhållanden
-
Driftstemperatur-5 - 40 °C
-
Förvarings-/transporttemperatur-40 - 80 °C
Ström
-
Total effektförlust vid nominell märkström1,20 W
-
Absorberad startström25 VA
Dimensioner
-
Höjd83 mm
-
Bredd17,50 mm
-
Djup63 mm
Belysning
-
Max. lysrörsbelastning800 VA
-
Max. lysrörsbelastning, parallellkompenserad900 VA
Utrustning
-
Antal slutande kontakter1
-
Antal öppnande kontakter1
