CD263J
Finns inte längre tillgänglig
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Upptäck alla våra återförsäljare med kartan klicka här
Komplettera ditt system
Valfria tillbehör
-
Funktioner för låsning 1 tillgängliga produkter -
Mekaniska tillbehör 1 tillgängliga produkter
Komplettera ditt system
Tekniska egenskaper
Arkitektur
-
Antal poler2
Elektrisk ström
-
Märkström IN63 A
-
Nominell felström Idn30 mA
-
Slut- brytförmåga Idm1,50 kA
-
Nominell villkorlig kortslutningsström Inc enligt EN 61008-16 kA
-
Märkström vid -25°C63 A
-
Märkström vid -20°C63 A
-
Märkström vid -15°C63 A
-
Märkström vid -10°C63 A
-
Märkström vid -5°C63 A
-
Märkström vid 0°C63 A
-
Märkström vid 5°C63 A
-
Märkström vid 10°C63 A
-
Märkström vid 15°C63 A
-
Märkström vid 20°C63 A
-
Märkström vid 25°C63 A
-
Märkström vid 30°C63 A
-
Märkström vid 35°C63 A
-
Märkström vid 40°C63 A
-
Märkström vid 45°C63 A
-
Märkström vid 50°C63 A
-
Märkström vid 55°C63 A
-
Märkström vid 60°C56 A
-
Märkström vid 65°C49 A
-
Märkström vid 70°C40 A
Installation, montering
-
Nominellt åtdragningsmoment övre anslutning2,80 - 2,80 Nm
-
Nominellt åtdragningsmoment nedre anslutning2,80 - 2,80 Nm
-
Typ av övre anslutning på normkomponeterSkruvterminal
-
Typ av nedre anslutning på normkomponeterBIConnect
-
Nominellt åtdragningsmoment2,80 - 2,80 Nm
Spänning
-
Märkdriftspänning Ue230 - 230 V
-
MatarspänningAC
-
Nominell isolationsspänning Ui500 V
-
Nominell impulsskyddspänning Uimp4000 V
-
Max. driftspänning (Umax)253 V
Frekvens
-
Frekvens50 - 50 Hz
Kapacitet
-
Antal moduler2
Kompatibilitet
-
Passar DIN-skenaJa
Säkerhet
-
LäckströmstypA
-
Kapslingsklass (IP)IP20
Anslutning
-
AnslutningstypSkruvterminal
-
Anslutningsarea nedre anslutning med skruvar, för solida ledare1 - 25 mm²
-
Anslutningsarea nedre anslutning med skruvar, för flexibla ledare1 - 16 mm²
-
Area flexibel ledare16 mm²
-
Area solid ledare25 mm²
-
Anslutningsarea övre och nedre anslutning med skruvar, för flexibla ledare1 - 16 mm²
-
Anslutningsarea ingång och utgång med skruvar, solid ledare1 - 25 mm²
-
Övre anslutning för normkomponterAnpassad anslutningsplint
-
Nedåtriktad anslutning för normkomponenterAnpassad anslutningsplint
Ström
-
Effektförlust vid IN8,10 W
Användningsförhållanden
-
Max. höjd över havet2000 m
-
Driftstemperatur-25 - 40 °C
Uthållighet
-
Mekanisk livsl. (elektriska omkopplingar)2000
-
Mekanisk livslängd (omkopplingar)4000
Dimensioner
-
Höjd83 mm
-
Bredd35 mm
-
Djup70 mm
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild CD263J
-
Produktdatablad

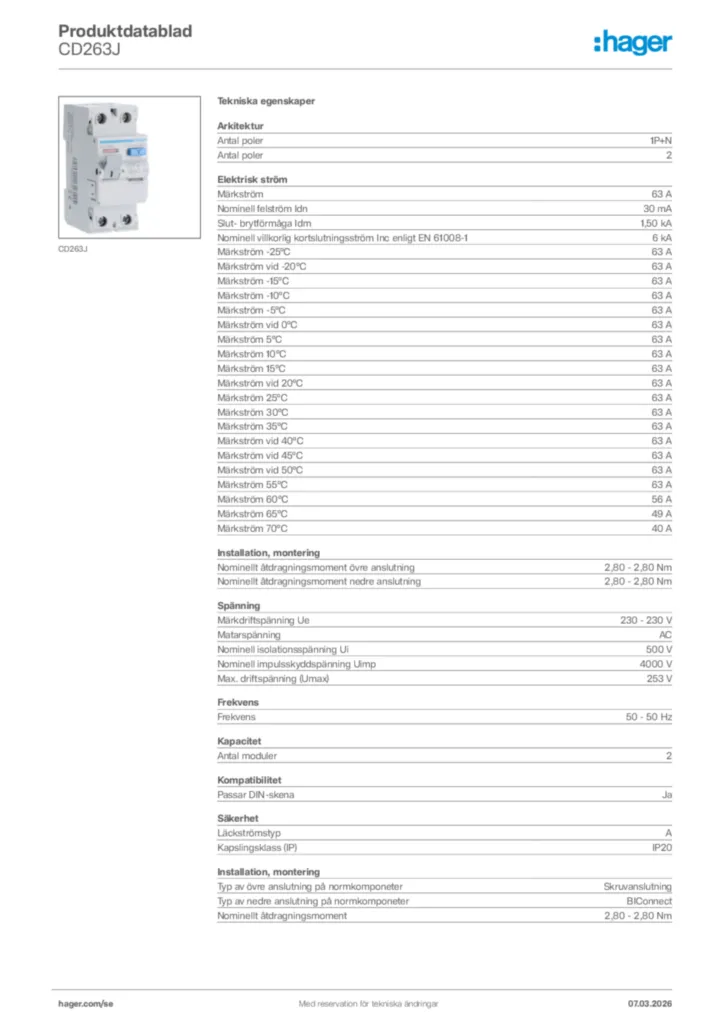

Hager Produktdatablad CD263J
