ARC - Touch Control 3,5" KNX 75740101
catalog.product_page.similar.title
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Tillbehör/reservdelar för rums-/klocktermostat 1 product.page.accessories.products-available
Tekniska egenskaper
Installation, montering
-
MonteringInfälld montering
Användningsförhållanden
-
Driftstemperatur0 - 50 °C
Elektrisk ström
-
Strömförbrukning buss (dataöverföring)10 mA
Dimensioner
-
Inbyggnadsdjup25,50 mm
-
Inbyggnadsdjup infällda lådor29 mm
-
Höjd75 mm
-
Bredd95 mm
-
Djup44 mm
Utrustning
-
Antal manöverpunkter6
Material
-
FärgSvart
-
RAL-kodMotsvarar RAL 9005
-
MaterialMetall, Plast
-
YtbehandlingBlank
Skärm
-
Med displayJa
Text
-
Funktion16 timerfunktion och alarm, Logikmoduler: 4x OCH, 4x ELLER med 4 ingångar vardera, Funktioner som omkoppling, dimning, jalusistyrning, upp till 16 scener, klimatkontroll, aktivering av larmsystem, datum, tid på dagen, Automatisk funktion för styrning av belysning, jalusier, markiser, luftkonditioneringar och ventilationssystem, Avaktivering av funktionen för rensning av användargränssnittet
Leveransens omfattning
-
Bussanslutning inkluderadJa
Efterlevnad av databestämmelser
-
Genererar data.Ja
-
DatatyperGrundläggande information, Generiskt KNX telegram, Temperaturstyrning, Temperaturmätning
-
DataformatKNX (TP)
-
Uppskattad daglig datavolym10 KB - 100 KB
-
Generering av realtidsdataJa
-
Data lagras på enhetenNej
catalog.pageproduct.title_sustainability.h2
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
catalog.pageproduct.sustainability_block.downloads_h3
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild 75740101
-
GeneratedProductDatasheet

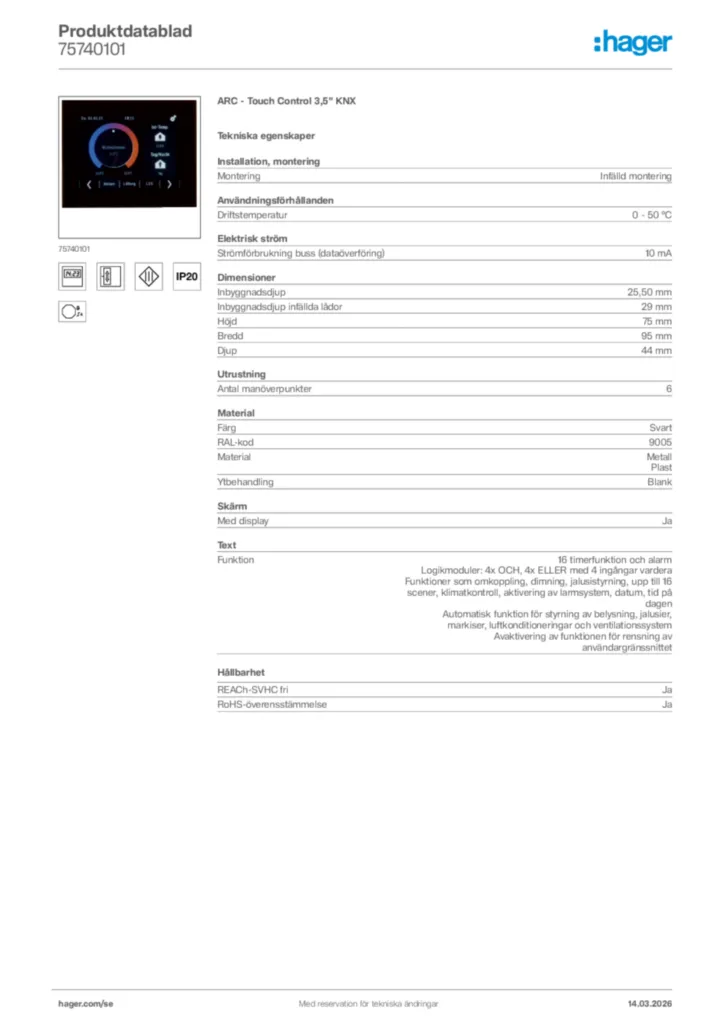

Hager Produktdatablad 75740101
ARC - Touch Control 3,5" KNX
PDF -
Monteringsanvisning
Manual for 75740101 - KNX Touch Control (DE-EN-FR-IT-NL, 2021-03)
Installationshandbok International 2022-02-16
PDF9,38 MB -
Katalog
KNX 2018
Produktkatalog
PDF37,27 MB -
KNX produktdatabas
KNX Database (ETS4) for KNX TOUCH CONTROLL DE-EN
KNX produktdatabas International 2020-01-01
KNXPROD6,38 MB
KNX Database (ETS4) for KNX TOUCH CONTROLL EN-FR
KNX produktdatabas International 2020-01-01
KNXPROD6,97 MB -
Dokumentation
Application description ETS for 75740101 - KNX Touch Control (EN, 2016-07), ETS link
Applikationsbeskrivning en-GB, pl-PL 2016-07-04
PDF7,93 MB
Application description ETS for 75740101 - KNX Touch Control Icon (EN, 2015-07)
Applikationsbeskrivning en-GB, pl-PL 2015-07-22
PDF1,70 MB -
Tillverkardeklaration CE
Declaration of Conformity
EU-försäkran (DoC) International 2021-03-24
PDF904,06 kB
Declaration of Conformity
EU-försäkran (DoC) International 2021-03-24
PDF904,06 kB
