Touch-knapp, R.1, KNX, 3-vägs, RTR display, glas, Vit 75643060
Finns inte längre tillgänglig
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Komplettera ditt system
Valfria tillbehör
-
Tillbehör/reservdelar för rums-/klocktermostat 1 tillgängliga produkter
Tekniska egenskaper
Installation, montering
-
MonteringInfälld montering
Användningsförhållanden
-
Driftstemperatur-5 - 45 °C
Funktioner
-
Med temperaturgivareJa
Ström
-
Strömförbrukning23 mA
Dimensioner
-
Inbyggnadsdjup12,90 mm
-
Inbyggnadsdjup infällda lådor16 mm
-
Höjd152 mm
-
Bredd81 mm
-
Djup23 mm
Utrustning
-
Antal manöverpunkter6
Kontroller och indikatorer
-
Med LED-indikeringJa
Material
-
FärgVit
-
MaterialGlas
-
YtbehandlingBlank
Skärm
-
Med displayJa
Tillbehör
-
Har märksfältNej
Text
-
FunktionFör brytar-, tryckknapps-, dimmer-, jalusi- och termostatfunktioner, Med ventilskyddsfunktion
-
UtförandeFör vertikal montage
-
DriftlägeDriftlägen: komfort, standby, nattsänkning, natt- och frost-/värmeskyddsläge
-
TemperaturExtra anslutning för extern temperatursensor, Temperaturmätning via intern temperatursensor eller externa kommunikationsobjekt
-
SpänningDrift med ej drosslade utgångar på KNX strömförsörjning är möjligt (var uppmärksam på den aktuella förbrukningen), Separat extra strömförsörjning behövs
Leveransens omfattning
-
Bussanslutning inkluderadJa
-
Genererar data.Ja
-
DataformatKNX (TP)
-
Uppskattad daglig datavolym10 KB - 100 KB
-
Generering av realtidsdataJa
-
Data lagras på enhetenNej
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild 75643060
-

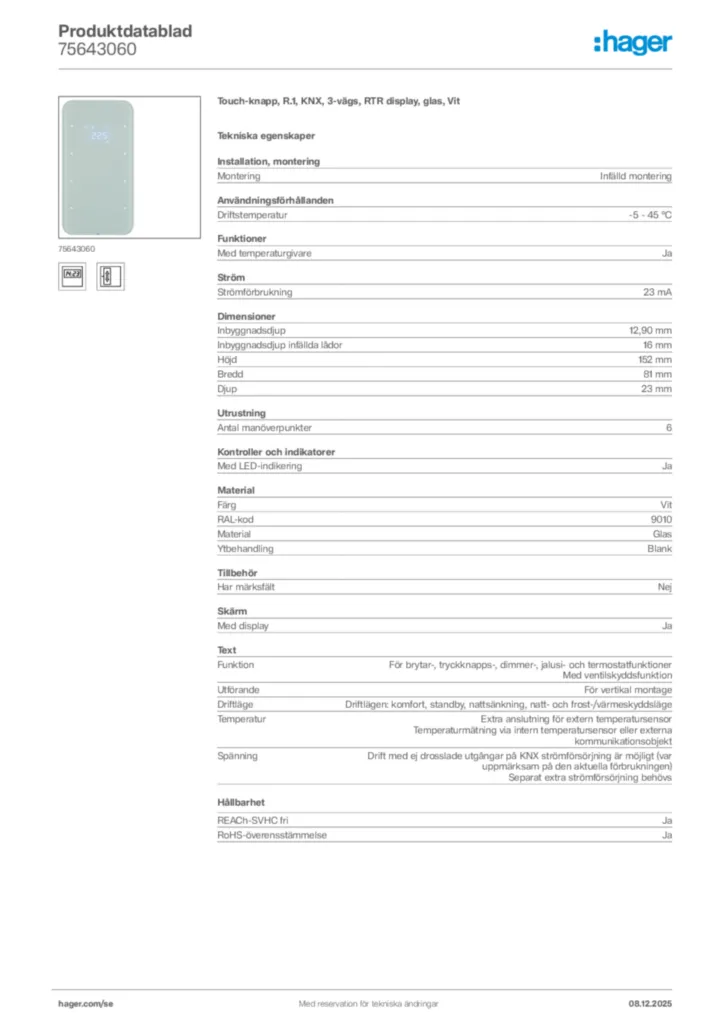

Produktdatablad
