Touch-knapp, R.3, KNX, 3-vägs, RTR display, glas, Vit 75643050
EAN
4011334383758
Förp
1 st
Logga in för att skapa en produktlista
Du måste vara inloggad på ditt myHager-konto för att skapa produktlistor
Välj grossist
Köp online med dina avtalade priser
Tyvärr är produkten inte längre tillgänglig.
För att hitta en alternativ lösning, vänligen kontakta kundsupport.
Komplettera ditt system
Valfria tillbehör
-
Tillbehör/reservdelar för rums-/klocktermostat 1 tillgängliga produkter
Tekniska egenskaper
Installation, montering
-
MonteringInfälld montering
Användningsförhållanden
-
Driftstemperatur-5 - 45 °C
Funktioner
-
Med temperaturgivareJa
Ström
-
Strömförbrukning23 mA
Dimensioner
-
Inbyggnadsdjup12,90 mm
-
Inbyggnadsdjup infällda lådor16 mm
-
Höjd152 mm
-
Bredd81 mm
-
Djup23 mm
Utrustning
-
Antal manöverpunkter8
Kontroller och indikatorer
-
Med LED-indikeringJa
Material
-
FärgVit
-
RAL-kod9010
-
MaterialGlas
-
YtbehandlingBlank
Skärm
-
Med displayJa
Tillbehör
-
Har märksfältNej
Text
-
FunktionFör brytar-, tryckknapps-, dimmer-, jalusi- och termostatfunktioner, Med ventilskyddsfunktion
-
UtförandeFör vertikal montage
-
DriftlägeDriftlägen: komfort, standby, nattsänkning, natt- och frost-/värmeskyddsläge
-
TemperaturExtra anslutning för extern temperatursensor, Temperaturmätning via intern temperatursensor eller externa kommunikationsobjekt
-
SpänningDrift med ej drosslade utgångar på KNX strömförsörjning är möjligt (var uppmärksam på den aktuella förbrukningen), Separat extra strömförsörjning behövs
Miljödokumentation
Vi är fast beslutna att förbättra vår miljöprestanda genom att minska vårt fotavtryck och samtidigt fungera som en hållbarhetsförstärkare för våra kunder. Läs mer
Certifieringar och dokument
Nedladdningar
-
Produktbild
Avsedd användning. Vi upplyser om att vi äger nyttjanderätten till allt tillgängligt bildmaterial. Du får endast använda det tillgängliga materialet i enlighet med våra nyttjandevillkor (PDF, 44 KB). Du ansvarar själv för att licensbestämmelser följs och kan hållas ansvarig för missbruk.
Produktbild 75643050
-

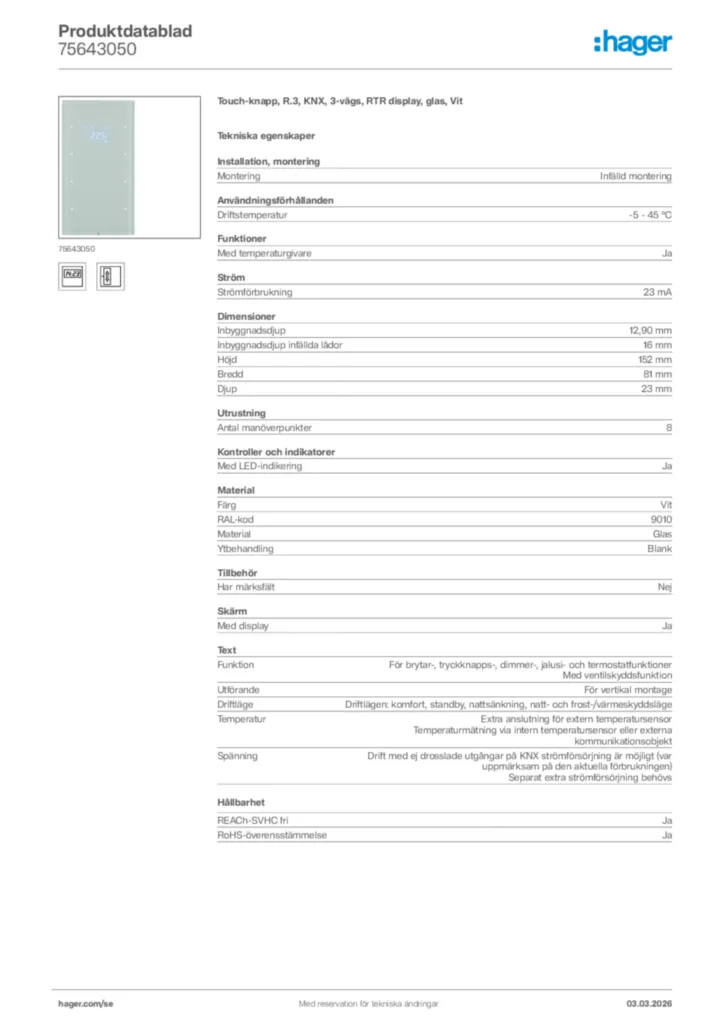

Product datasheet
Hager Produktdatablad 75643050
Touch-knapp, R.3, KNX, 3-vägs, RTR display, glas, Vit
PDF -
Installationshandbok
Manual for 75642xx-75643xx - Touch-/glass sensor 2gang, 3gang with room thermostat (EN, 2013-09)
Installationshandbok en-GB, pl-PL 2020-01-01
PDF522,16 kB -
Tekniska broschyrer
Strömställarserie
R.1/R.3/R.classic
PDF3,44 MB -
Katalog
KNX 2018
Produktkatalog
PDF37,27 MB -
KNX produktdatabas
KNX Database (from ETS3) for 756420xx-756430xx - Glass sensor/Touch sensor with thermostat (2012-12)
KNX produktdatabas International 2023-08-25
VD47,41 MB
KNX Database (from ETS3) for 756420xx-756430xx - Glass sensor/Touch sensor with thermostat (2012-12)
KNX produktdatabas International 2023-08-25
VD47,57 MB
KNX Database (from ETS3) for 756420xx-756430xx - Glass sensor/Touch sensor with thermostat (2014-01)
KNX produktdatabas International 2023-08-25
VD46,34 MB
KNX Database (from ETS3) for 756420xx-756430xx - Glass sensor/Touch sensor with thermostat (2014-01)
KNX produktdatabas International 2023-08-25
VD46,16 MB -
Applikationsbeskrivning
Application description ETS for 75642xxx-75643xxx - Glass sensor/Touch sensor with thermostat (EN, 2014-01)
Applikationsbeskrivning en-GB, pl-PL 2020-01-01
PDF5,19 MB
Application description ETS for 756420xx-756430xx - Glass sensor/Touch sensor with thermostat (EN, 2009-01)
Applikationsbeskrivning en-GB, pl-PL 2020-01-01
PDF1,64 MB -
EU-försäkran (DoC)
Declaration of Conformity
EU-försäkran (DoC) International 2021-08-24
PDF281,74 kB
Declaration of Conformity
EU-försäkran (DoC) International 2021-08-24
PDF278,28 kB
Mer dokumentation
