Interruptor Modular 1P 80A SBN180

Name: SBN180
Brand: Hager
SKU: SBN18030
Price: 21.13 EUR

EAN

3250615510242

Quantidade

1 Uni.

Grupo

Preço

21,13 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

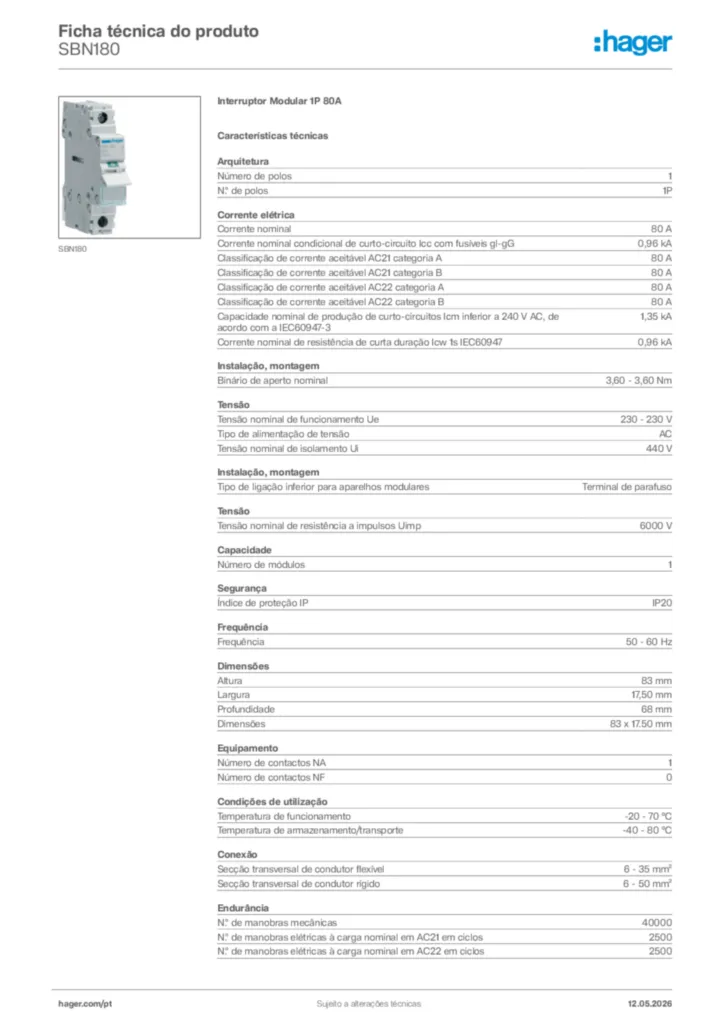

Descarregar ficha técnica

Complete seu sistema

Bloqueio das funções de bloqueio 1 produtos disponíveis
Funções de separação de fases 1 produtos disponíveis
Tampa de terminais 1 produtos disponíveis
Aparelho auxiliar 1 produtos disponíveis

Características técnicas

Número de polos

1
Posição neutra

Sem neutro
N.º de polos

1P

Corrente nominal

80 A
Corrente nominal condicional de curto-circuito Icc com fusíveis gl-gG

0,96 kA
Classificação de corrente aceitável AC21 categoria A

80 A
Classificação de corrente aceitável AC21 categoria B

80 A
Classificação de corrente aceitável AC22 categoria A

80 A
Classificação de corrente aceitável AC22 categoria B

80 A
Capacidade nominal de produção de curto-circuitos Icm inferior a 240 V AC, de acordo com a IEC60947-3

1,35 kA
Corrente nominal de resistência de curta duração Icw 1s IEC60947

0,96 kA

Binário de aperto nominal

3,60 - 3,60 Nm
Tipo de ligação inferior para aparelhos modulares

Terminal de parafuso

Tensão nominal de funcionamento Ue

230 - 230 V
Tipo de alimentação de tensão

AC
Tensão nominal de isolamento Ui

440 V
Tensão nominal de resistência a impulsos Uimp

6000 V

Número de módulos

1

Índice de proteção IP

IP20

Frequência

50 - 60 Hz

Altura

83 mm
Largura

17,50 mm
Profundidade

68 mm

Número de contactos NA

1
Número de contactos NF

0

Temperatura de funcionamento

-20 - 70 °C
Temperatura de armazenamento/transporte

-40 - 80 °C

Secção transversal de condutor flexível

6 - 35 mm²
Secção transversal de condutor rígido

6 - 50 mm²

N.º de manobras mecânicas

40000
N.º de manobras elétricas à carga nominal em AC21 em ciclos

2500
N.º de manobras elétricas à carga nominal em AC22 em ciclos

2500

Potência total dissipada em IN

2,70 W
Potência dissipada por polo

2,70 W

Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim

REACh - livre de SVHC Sim
