Disjuntor 1P 1A D 25kA 1M NSN101
EAN
3250614645990
Quantidade
1 Uni.
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Complete seu sistema
Acessórios opcionais
-
Bloqueio das funções de bloqueio 1 produtos disponíveis -
Acessórios mecânicos para componentes de baixa tensão 1 produtos disponíveis -
Sob tensão da bobina 1 produtos disponíveis -
Disparador de tensão 1 produtos disponíveis -
Bloco de contacto auxiliar 2 produtos disponíveis
Complete seu sistema
-
MZN175
Peça p/encravamento do punho
10,76 € / Uni.*
-
LZ060
Intercalar de dissipação 1/2M
1,51 € / Uni.*
-
MZ206
Bobina mínima tensão 230V AC 1M
54,36 € / Uni.*
-
MZ203
Bobina p/emissão corrente 230-415V AC 1M
55,48 € / Uni.*
-
MZ202
Contacto sinalização de defeito 1/2M
33,55 € / Uni.* -
MZ201Contactos auxiliares NA+NF 1/2M
33,55 € / Uni.*
Características técnicas
Intensidade de corrente
-
Corrente nominal1 A
-
Capacidade nominal de rutura em serviço Ics inferior a 230 V AC de acordo com a IEC60947-27,50 kA
-
Capacidade nominal de interrupção de curto-circuito Icn inferior a 230 V AC de acordo com a IEC60898-110 kA
-
Capacidade nominal máxima de interrupção de curto-circuito Icu inferior a 230 V AC IEC60947-225 kA
Arquitetura
-
N.º de polos1P
-
CurvaD
Capacidade
-
Número de módulos1
Principais atributos elétricos
-
Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-110 kA
Instalação / montagem
-
Binário nominal de aperto do terminal superior2,80 - 2,80 Nm
-
Binário nominal de aperto do terminal inferior2,80 - 2,80 Nm
-
Binário de aperto nominal2,80 - 2,80 Nm
-
Tipo de ligação inferior para aparelhos modularesbiconnect
-
Tipo de conexão para produtos modularesTerminal de parafuso
-
Possibilidade de montagem a 360°Sim
Tensão
-
Tensão nominal de funcionamento Ue240 - 415 V
-
Tipo de alimentação de tensãoCA (abreviatura)
-
Tensão nominal de isolamento Ui500 V
-
Tensão nominal de resistência a impulsos Uimp6000 V
Frequência
-
Frequência50 - 60 Hz
Ligações
-
Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços1 - 35 mm²
-
Secção transversal de entrada e saída com parafusos, para condutores flexíveis1 - 25 mm²
-
Secção transversal de entrada com parafusos, para condutores flexíveis1 - 25 mm²
-
Secção transversal de entrada com parafusos, para condutores maciços1 - 35 mm²
ìndice de proteção
-
Índice de proteção IPIP20
Condições de utilização
-
Grau de poluição de acordo com IEC60664/IEC60947-22
-
TropicalizaçãoPara todos os climas
-
Temperatura de funcionamento-25 - 70 °C
Potência
-
Potência total dissipada em IN0,13 W
Endurância
-
N.º de manobras elétricas em ciclos4000
-
N.º de manobras mecânicas20000
Conectividade
-
Tipo de ligaçõesTerminal de parafuso
-
Alinhamento dos bornes superiores para aparelhos modularesBornes alinhados
-
Alinhamento dos bornes inferiores para aparelhos modularesBornes alinhados
Dimensões
-
Altura83 mm
-
Largura17,50 mm
-
Profundidade70 mm
Valor ambiental
Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.
Certificações e documentos
Documentos
-
Imagem do produto
-
Product datasheet

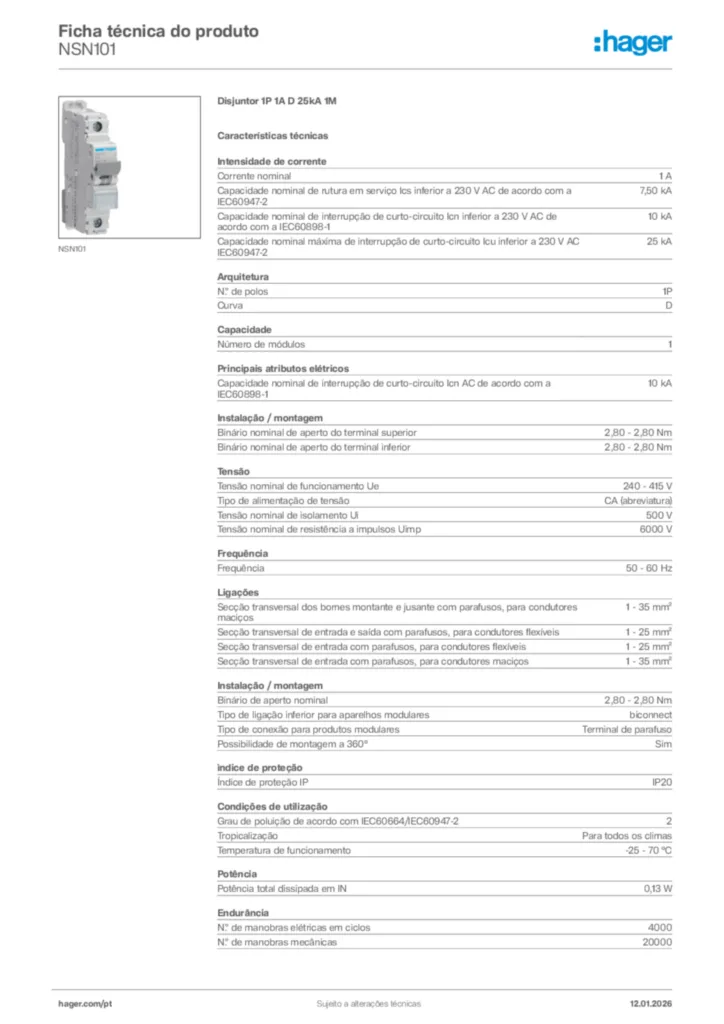

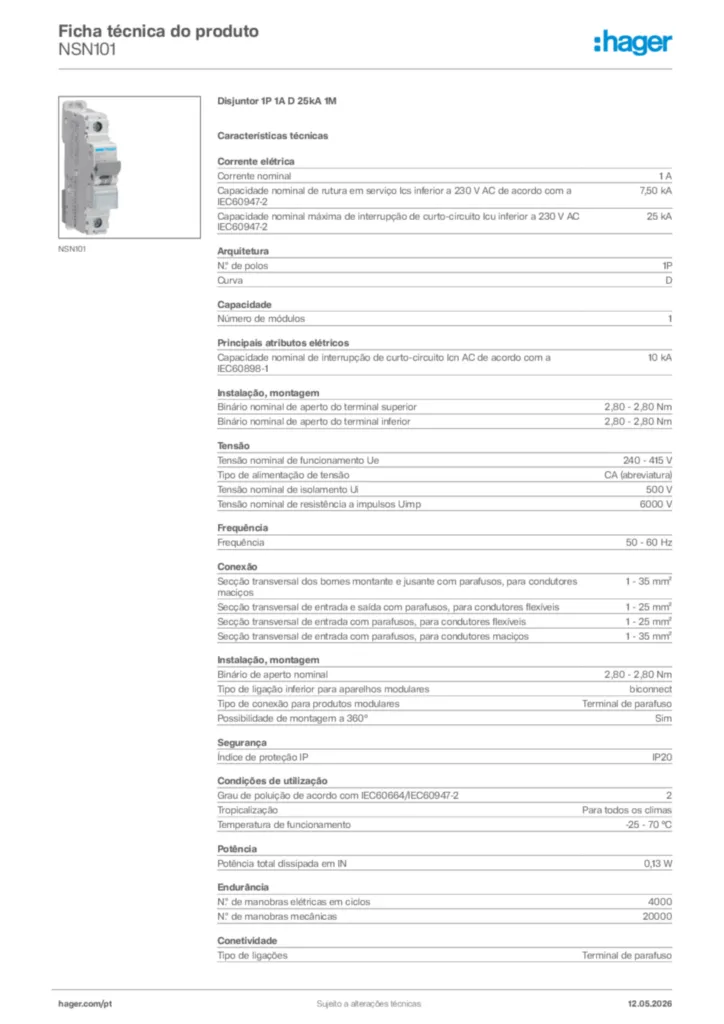

Hager Ficha técnica do produto NSN101
