Central medida 3F TI 1-5A 4M MODBUS MID ECR300C
EAN
3250612231454
Quantidade
1 Uni.
Grupo
01
361,64 €
/ Uni.
*
Faça login para criar uma lista de produtos
Você precisa estar logado em sua conta myHager para criar listas de produtos
Características técnicas
Arquitectura
-
Sistema busMODBUS
-
Nº de pólos4 P
-
Tipo de pólos3P+N
-
Modo de fixaçãoCalha DIN
Funções
-
Classe de precisãoB
-
Tipo de tarifaT1...T2 (230V AC) / T1...T8 Modbus
Configuração
-
Nº de módulos4
Principais características eléctricas
-
Tensão alternada estipulada de utilização92 / 480 V
-
Tipo de tensão de alimentaçãoAC
-
Frequência de funcionamento50 Hz
Voltagem
-
Tensão máxima de utilização300 V
-
Tensão estipulada de resistência ao choque6 kV
Corrente eléctrica
-
Corrente mínima de funcionamento0.001 A
-
Corrente de funcionamento0.001 / 6 A
-
Intensidade nominal5 A
-
Corrente de referência1 A
-
I máx do circuito de medida6 A
Dimensões
-
Profundidade produto instalado60 mm
-
Altura produto instalado90 mm
-
Largura produto instalado72 mm
Potência
-
Potência consumida2 VA
-
Potência total dissipada em IN0.6 W
Especificações Eléctricas
-
Tipo de emissor de impulsoóptico
Medição
-
Gama de medida da frequência45 a 65 Hz
-
Tipo de aparelho de medidaElectrónica
-
Princípio de mediçãoTransformador de medida
Alimentação
-
Tensão de alimentação400V ± 20%
Instalação, montagem
-
Binário de aperto0.5Nm
-
Tipo de montagemCalha DIN
Configurações
-
Relação ajustável1
Equipamento
-
Tipo de tarifa do contador de energiaExterna
-
Tipo de contador eléctronicoContador 4 fios
Utilização
-
Relação de transformação50;5 ; 100;5 ; 200;5 ; 250;5 ; 300;5 ; 400;5 ; 600;5 ; 800;5 ; 1000;5 ; 1250;5 ; 1500;5
Padrões
-
textoEN 50470-1 / 3 ; IEC 62053-21 / 23 ; IEC 61557-12
-
Produto certificadoMID
-
Directiva Europeia WEEEem conformidade
Segurança
-
Índice de protecção IPIP20
-
Classe de protecçãoClasse II
Condições de utilização
-
Temperatura de funcionamento-25…55 °C
-
Grau de poluição de acordo com a IEC 60664 / IEC 60947-22
-
Altitude2000 m
-
Temperatura de armazenamento / transporte-25…70 °C
Documentos
-

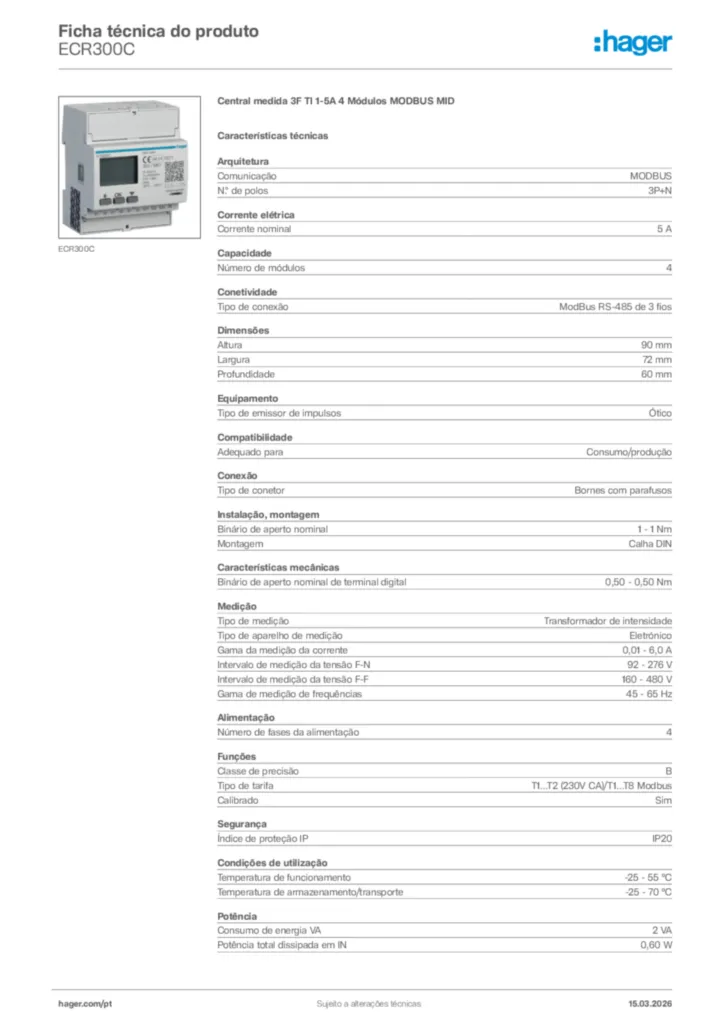

Imagem do produto
-
