Central medida 3F 80A 4M S0 MID ECP380D

EAN

3250612231416

Quantidade

1 Uni.

Grupo

01

Preço

275,96 €

/ Uni. *

Características técnicas
Documentos
Mais produtos

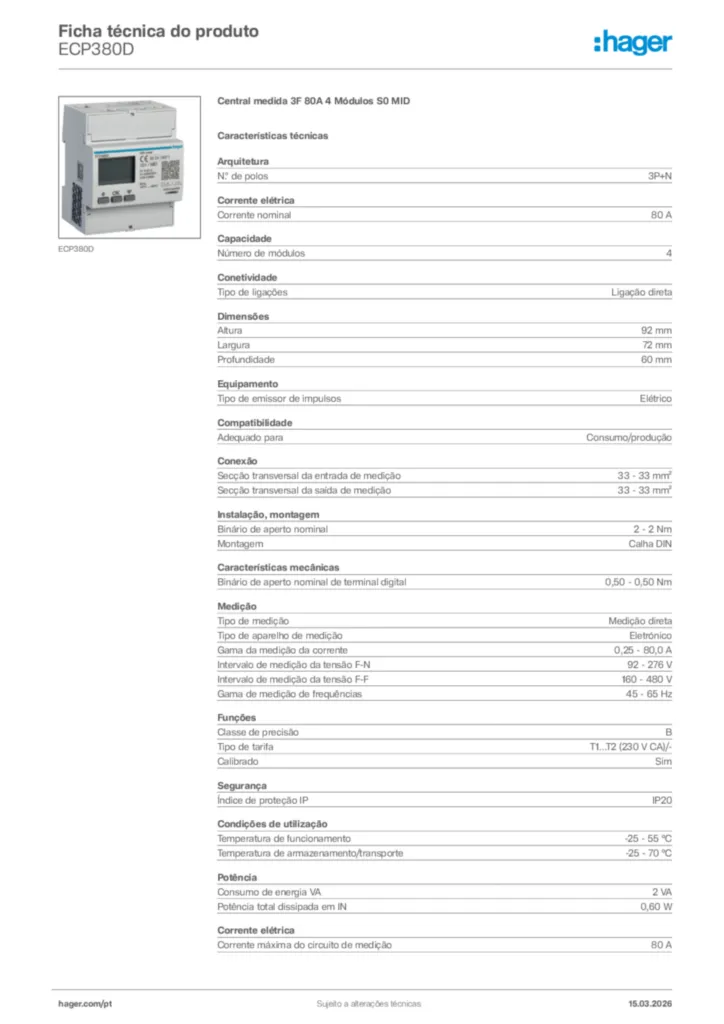

Descarregar ficha técnica

Características técnicas

N.º de polos

3P+N

Corrente nominal

80 A
Corrente máxima do circuito de medição

80 A

Número de módulos

4

Tipo de ligações

Ligação direta

Altura

92 mm
Largura

72 mm
Profundidade

60 mm

Tipo de emissor de impulsos

Elétrico

Adequado para

Consumo/produção

Secção transversal da entrada de medição

33 - 33 mm²
Secção transversal da saída de medição

33 - 33 mm²

Binário de aperto nominal

2 - 2 Nm

Binário de aperto nominal de terminal digital

0,50 - 0,50 Nm

Tipo de medição

Medição direta
Tipo de aparelho de medição

Eletrónico
Gama da medição da corrente

0,25 - 80,0 A
Intervalo de medição da tensão F-N

92 - 276 V
Intervalo de medição da tensão F-F

160 - 480 V
Gama de medição de frequências

45 - 65 Hz

Classe de precisão

B
Tipo de tarifa

T1...T2 (230 V CA)/-
Calibrado

Sim

Índice de proteção IP

IP20

Temperatura de funcionamento

-25 - 55 °C
Temperatura de armazenamento/transporte

-25 - 70 °C

Consumo de energia VA

2 VA
Potência total dissipada em IN

0,60 W

Documentos

Imagem do produto

Descarregar imagem ECP380D
Manual de instalação

Manual de instalação International 2019-09-30

PDF

1,60 MB

Manual de instalação es-ES, fr-FR, pt-PT 2019-09-30

PDF

1,62 MB

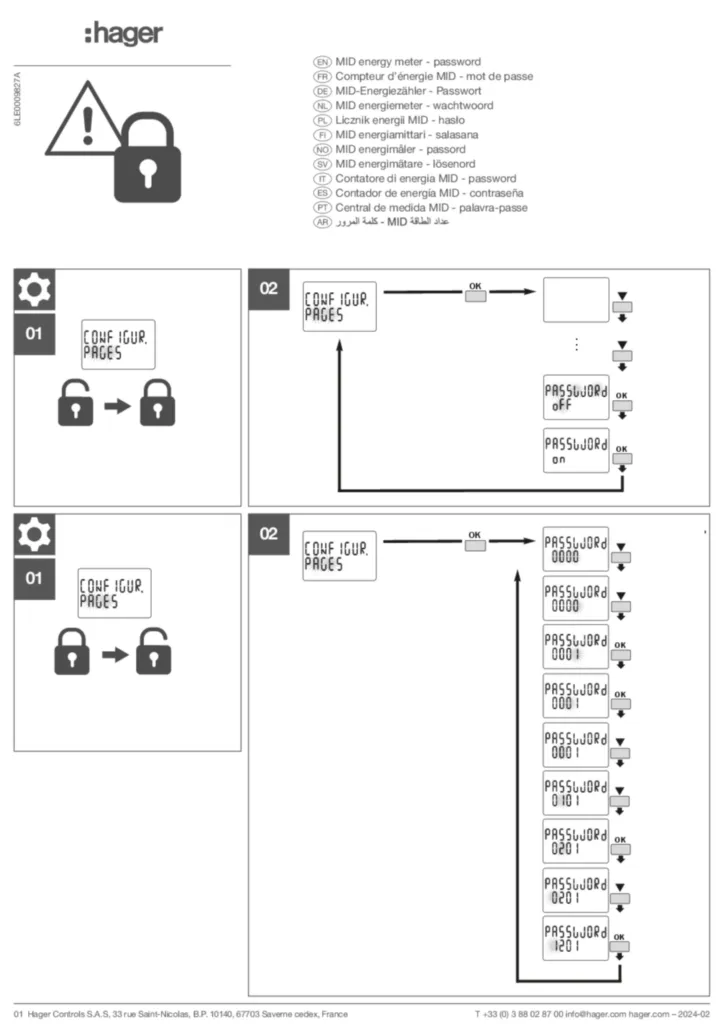

Manual

Manual de-DE, en-GB 2024-01-17

PDF

3,37 MB

Manual es-ES, pt-PT 2024-01-12

PDF

3,35 MB
Declaração de conformidade

EU Declaration of Conformity

Declaração de conformidade en-GB 2024-04-15

PDF

464,95 kB
