Inter. dif. 4P 100A 300mA tipo AC 4M CF485F

EAN

3250611664864

Quantidade

1 Uni.

Produto de eliminação progressiva: entre em contato com seu distribuidor para verificar disponibilidade

Acessórios
Características técnicas
Documentos

Descarregar ficha técnica

Complete seu sistema

Bloqueio das funções de bloqueio 1 produtos disponíveis
Sob tensão da bobina 1 produtos disponíveis
Disparador de tensão 2 produtos disponíveis
Controlo remoto de religação automática dos auxiliares 1 produtos disponíveis
Libertação de baixa e sobretensão 1 produtos disponíveis
Bloco de contacto auxiliar 1 produtos disponíveis

Características técnicas

N.º de polos

4P

Corrente nominal

100 A
Corrente de funcionamento residual nominal ldn

300 mA
Capacidade de rutura e de abertura Idm

1,50 kA
Corrente nominal de curto-circuito condicional Inc de acordo com a EN61008-1

6 kA
Corrente nominal a -25 °C

100 A
Corrente nominal a -20 °C

100 A
Corrente nominal a -15 °C

100 A
Corrente nominal a -10 °C

100 A
Corrente nominal a -5 °C

100 A
Corrente nominal a 0 °C

100 A
Corrente nominal a 5 °C

100 A
Corrente nominal a 10 °C

100 A
Corrente nominal a 15 °C

100 A
Corrente nominal a 20 °C

100 A
Corrente nominal a 25 °C

100 A
Corrente nominal a 30 °C

100 A
Corrente nominal a 35 °C

100 A
Corrente nominal a 40 °C

100 A

Binário nominal de aperto do terminal superior

3,30 - 3,30 Nm
Binário nominal de aperto do terminal inferior

3,30 - 3,30 Nm
Tipo de conexão para produtos modulares

Terminal de parafuso
Tipo de ligação inferior para aparelhos modulares

Terminal de parafuso

Tensão nominal de funcionamento Ue

230 - 400 V
Tipo de alimentação de tensão

CA (abreviatura)
Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

4000 V
Tensão máx. de funcionamento

440 V

Frequência

50 - 50 Hz

Número de módulos

4

Tipo de corrente residual

AC
Índice de proteção IP

IP20

Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 50 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 35 mm²

Potência total dissipada em IN

30,20 W

Altitude

2000 m

N.º de manobras elétricas em ciclos

2000
N.º de manobras mecânicas

4000

Tipo de ligações

Terminal de parafuso
Alinhamento dos bornes superiores para aparelhos modulares

Bornes alinhados
Alinhamento dos bornes inferiores para aparelhos modulares

Bornes alinhados

Altura

86 mm
Largura

70 mm
Profundidade

70 mm

Documentos

Imagem do produto

Descarregar imagem CF485F

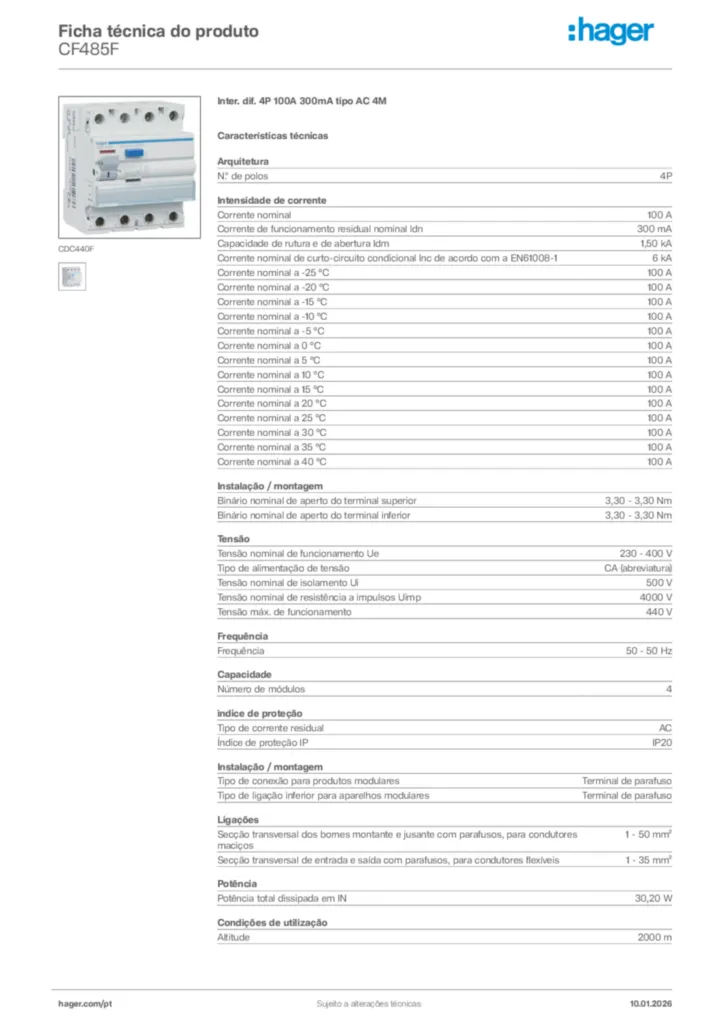

Product datasheet
