Disj. dif. 4P 20A C 30mA tipo AC 4M ADQ470H

Name: ADQ470H
Brand: Hager
SKU: ADQ470H
Price: 268.39 EUR

Preço

268,39 €

/ Uni. *

Acessórios
Características técnicas
Valor ambiental
Documentos
Mais produtos

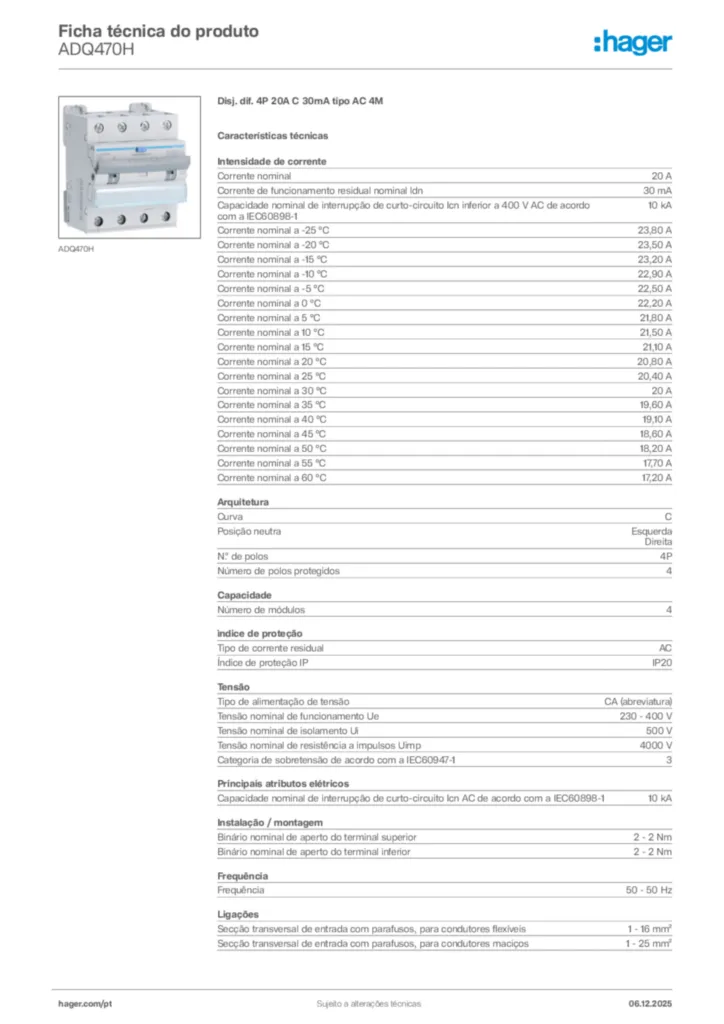

Descarregar ficha técnica

Complete seu sistema

Sob tensão da bobina 1 produtos disponíveis
Disparador de tensão 2 produtos disponíveis
Actuação por subtensão e sobretensão 1 produtos disponíveis
Bloco de contacto auxiliar 2 produtos disponíveis

Características técnicas

N.º de polos

4P
Número de polos protegidos

4
Curva

C

Tipo de corrente residual

AC
Índice de proteção IP

IP20

Capacidade nominal de interrupção de curto-circuito Icn AC de acordo com a IEC60898-1

10 kA

Tensão nominal de isolamento Ui

500 V
Tensão nominal de resistência a impulsos Uimp

4000 V
Tensão nominal de funcionamento Ue

230 - 400 V
Categoria de sobretensão de acordo com a IEC60947-1

3
Tipo de alimentação de tensão

CA (abreviatura)
Valor da rigidez dielétrica da frequência de potência

2 kV

Corrente nominal

20 A
Corrente de funcionamento residual nominal ldn

30 mA
Corrente nominal a -25 °C

23,80 A
Corrente nominal a -20 °C

23,50 A
Corrente nominal a -15 °C

23,20 A
Corrente nominal a -10 °C

22,90 A
Corrente nominal a -5 °C

22,50 A
Corrente nominal a 0 °C

22,20 A
Corrente nominal a 5 °C

21,80 A
Corrente nominal a 10 °C

21,50 A
Corrente nominal a 15 °C

21,10 A
Corrente nominal a 20 °C

20,80 A
Corrente nominal a 25 °C

20,40 A
Corrente nominal a 30 °C

20 A
Corrente nominal a 35 °C

19,60 A
Corrente nominal a 40 °C

19,10 A
Corrente nominal a 45 °C

18,60 A
Corrente nominal a 50 °C

18,20 A
Corrente nominal a 55 °C

17,70 A
Corrente nominal a 60 °C

17,20 A
Coeficiente de correção da corrente nominal para 2 aparelhos justapostos

0,80
Valor limiar mín./máx. do funcionamento térmico AC

1,13 - 1,45 A
Capacidade nominal de rutura em serviço Ics AC de acordo com a IEC60898-1

10 kA

Potência total dissipada em IN

11,70 W

Frequência

50 - 50 Hz

Altitude máxima

2000 m
Classe de limitação da energia I²t

3
Temperatura de funcionamento

-25 - 40 °C
Temperatura de armazenamento/transporte

-55 - 70 °C
Grau de poluição de acordo com IEC60664/IEC60947-2

2

Binário nominal de aperto do terminal inferior

2 - 2 Nm
Binário nominal de aperto do terminal superior

2 - 2 Nm
Tipo de ligação inferior para aparelhos modulares

biconnect

N.º de manobras elétricas em ciclos

2000
N.º de manobras mecânicas

4000

Secção transversal de entrada com parafusos, para condutores flexíveis

1 - 16 mm²
Secção transversal de entrada com parafusos, para condutores maciços

1 - 25 mm²
Secção transversal de entrada e saída com parafusos, para condutores flexíveis

1 - 16 mm²
Secção transversal dos bornes montante e jusante com parafusos, para condutores maciços

1 - 25 mm²

Número de módulos

4

Altura

84 mm
Largura

71 mm
Profundidade

70 mm

Valor ambiental

Estamos empenhados em melhorar o nosso desempenho ambiental, reduzindo a nossa pegada ecológica e, ao mesmo tempo, desempenhando um papel como impulsionadores do desenvolvimento sustentável com os nossos clientes. Aprenda mais.

Conformidade RoHs Sim
