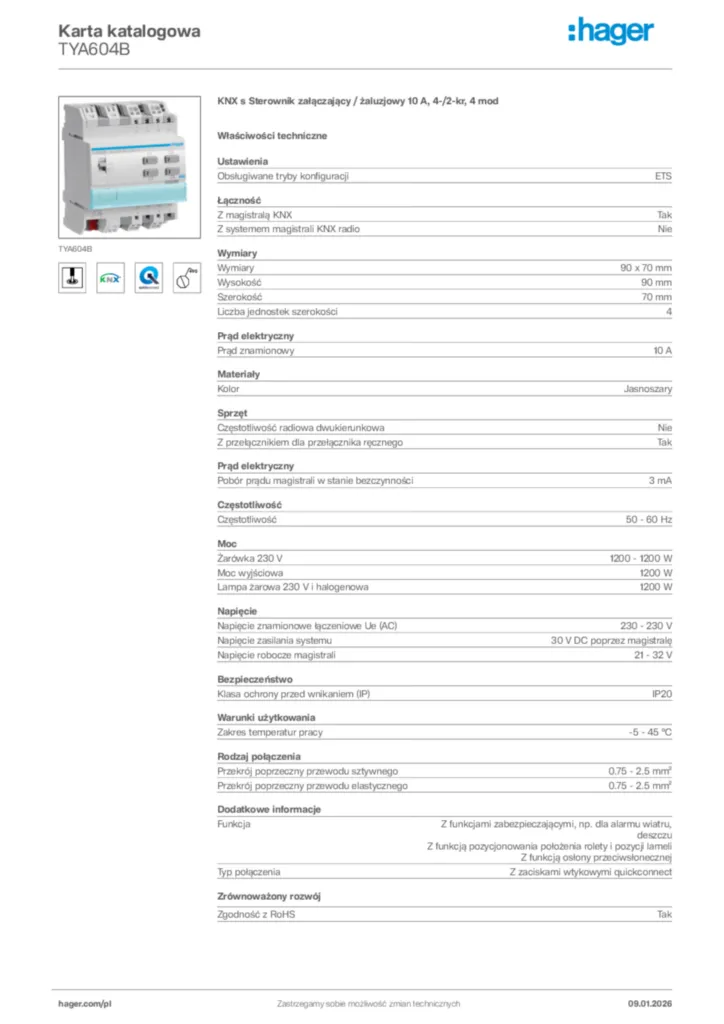

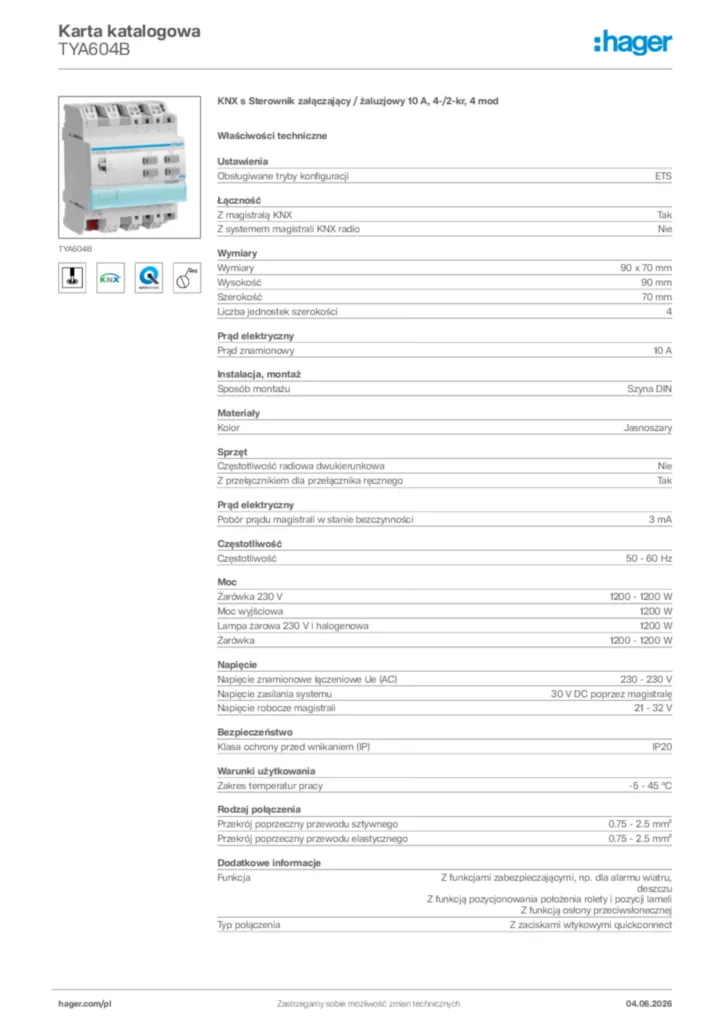

nadaje się do włączania różnych przewodów zewnętrznych
Funkcja
z funkcją pozycjonowania położenia żaluzji i pozycji lameli ; z funkcjami zabezpieczającymi, np. dla wiatru, deszczu, alarmu ; z funkcją ochrony przed promieniami słonecznymi
Załączanie
do przełączania np. 4 niezależnych obciążeń lub sterowania 2 napędami
Rodzaj pracy
z możliwością dowolnych kombinacji funkcji napędowych i załączających
Konfiguracja
Liczba modułów
4
Elementy sterujące i wskaźniki
Sygnalizator optyczny
tak
Obsługa
możliwość aktywacji trybu obsługi ręcznej za pomocą przełącznika, jednocześnie deaktywując funckję KNX ; obsługa ręczna każdego kanału za pomocą przycisku (obsługa jednopoziomowa)
Wskazanie / Wyświetlacz
dioda LED sygnalizująca stan zintegrowana z przyciskiem do obsługi ręcznej
Łącznik ręczny / Ręczny łącznik przyciskowy
przyciski do obsługi ręcznej do wł./wył. (góra/dół) oraz wł./wył. funkcji magistrali dla każdego kanału
Klawisz / Przycisk
z podświetlanym przyciskiem programowania
Charakterystyka elektryczna
Prąd znamionowy In
10 A
Napięcie
Napięcie robocze przez magistralę
21…32 V DC
Napięcie wyjściowe
230 V~
Napięcie zasilania systemu
30V DC poprzez magistralę
Prąd
Pobór prądu przez magistralę (transmisja danych)
4 mA
Pobór prądu przez magistralę (stan czuwania)
3 mA
Liczba obwodów wejściowych
0
Maksymalny prąd przewodzenia
10 A
Prąd znamionowy przy cos φ = 0,8
maks. 10 A
Wymiary
szerokość urządzenia do montażu na szynie (DMS)
4 modules
Wysokość
90 mm
Szerokość
70 mm
Moc
Maksymalna moc lamp halogenowych z transformatorem elektronicznym
1000 W
Całkowite straty mocy dla prądu znamionowego
3 W
Moc wyjściowa
1200 W
Transformatory konwencjonalne
1200 VA
Transformatory elektroniczne
1000 W
Sterowanie oświetleniem
- ze statecznikem elektronicznym EVG
15 x 36 W
- nieskompensowane
1000 VA
Sterowanie żarówkami fluorescencyjnymi
Lampy energooszczędne
12 x 23 W
Moc oświetlenia żarówek energooszczędnych
12x23W
Maksymalna moc świetlówek liniowych w układzie duo
15 x 36 W
Sterowanie LED
Maksymalna liczba lamp LED/CFL
12
Lampki LED 230 V
12 x 23 W
Moc oświetlenia lamp LED
144 W
BLC
dioda LED stanu zintegrowana z przyciskiem do obsługi ręcznej
Sterowanie lampami żarowymi
Maksymalna moc żarówek 230V
1200 W
Żarówki 230 V
1200 W
Świetlówki halogenowe 230 V
1200 W
Żarówki i świetlówki halogenowe 230 V
1200 W
Podłączenie
Przekrój przewodu elastycznego (linka) w zacisku
0,75 / 2,5mm²
Przekrój przewodu sztywnego (drut) w zacisku
0,75 / 2,5mm²
Przekrój przewodu (elastycznego)
0.75…2.5 mm²
Przekrój przewodu (sztywnego)
0.75…2.5 mm²
Rodzaj styku
4 NO
Porty magistralne
z wbudowanym portem magistralnym
Rodzaj przyłącza magistrali
podłączenie magistrali poprzez zaciski przyłączeniowe
Rodzaj przyłącza
Quick Connect
Ustawienia
Obsługiwane tryby konfiguracji
system
Ustawienia
programowalny czas przełączenia dla zmiany kierunku
