Modułowy rozłącznik izolacyjny 4P 25A 400VAC QuickBar SBN426QC

Name: SBN426QC
Brand: Hager
SKU: SBN426QC1

EAN

3250615512208

Liczba w opakowaniu

1 szt.

Dopasowane narzędzia

Aplikacja Hager Ready

Cena

Cena na zapytanie

Produkt jest w trakcie wycofywania, dostępny do wyczerpania stanów magazynowych - w celu uzyskania informacji o dostępności, czasie dostawy, cenie oraz dostępnym odpowiedniku, prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią

Produkty uzupełniające:

SBN464QC

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja

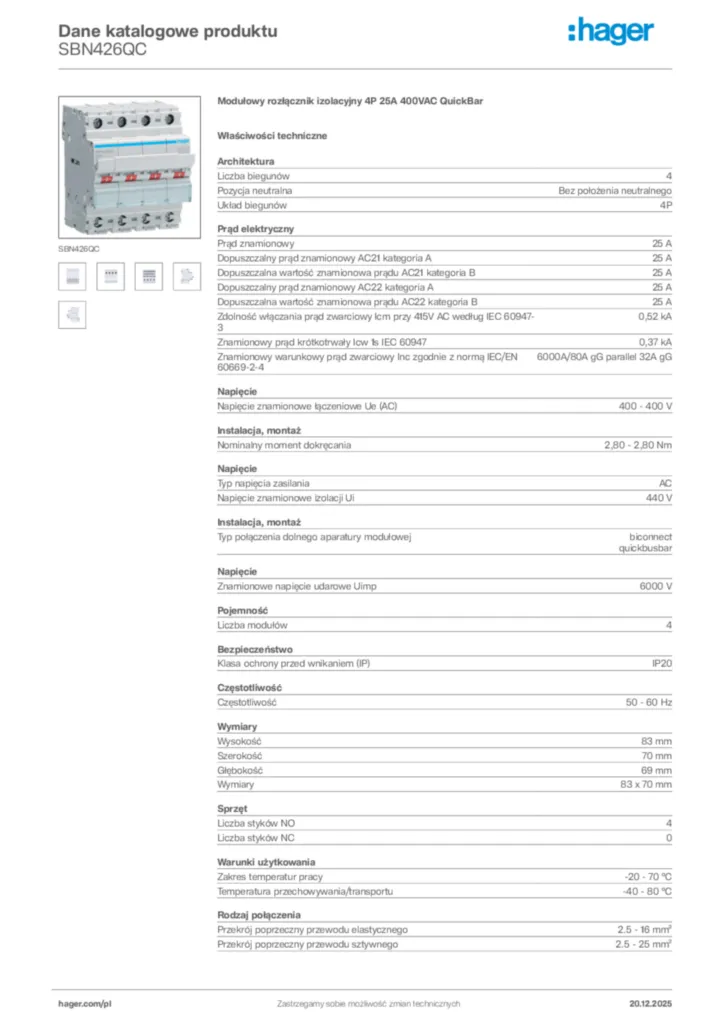

Pobierz kartę produktu

Uzupełnij swój system

Blokady i zamki 1 dostępne produkty
Separacja faz 1 dostępne produkty
Osłona przyłączy 1 dostępne produkty
Wyposażenie dodatkowe do aparatury modułowej 1 dostępne produkty

Specyfikacja techniczna

Liczba biegunów

4
Pozycja neutralna

Bez położenia neutralnego
Układ biegunów

4P

Prąd znamionowy

25 A
Dopuszczalny prąd znamionowy AC21 kategoria A

25 A
Dopuszczalna wartość znamionowa prądu AC21 kategoria B

25 A
Dopuszczalny prąd znamionowy AC22 kategoria A

25 A
Dopuszczalna wartość znamionowa prądu AC22 kategoria B

25 A
Zdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-3

0,52 kA
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

0,37 kA
Znamionowy warunkowy prąd zwarciowy Inc zgodnie z normą IEC/EN 60669-2-4

6000A/80A gG parallel 32A gG

Nominalny moment dokręcania

2,80 - 2,80 Nm
Typ połączenia dolnego aparatury modułowej

biconnect, quickbusbar

Napięcie znamionowe łączeniowe Ue (AC)

400 - 400 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

440 V
Znamionowe napięcie udarowe Uimp

6000 V

Liczba modułów

4

Klasa ochrony przed wnikaniem (IP)

IP20

Częstotliwość

50 - 60 Hz

Wysokość

83 mm
Szerokość

70 mm
Głębokość

69 mm

Liczba styków NO

4
Liczba styków NC

0

Zakres temperatur pracy

-20 - 70 °C
Temperatura przechowywania/transportu

-40 - 80 °C

Przekrój poprzeczny przewodu elastycznego

2.5 - 16 mm²
Przekrój poprzeczny przewodu sztywnego

2.5 - 25 mm²

Wytrzymałość mechaniczna (liczba cykli)

60000
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21)

5000
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22)

5000

Całkowite straty mocy dla prądu znamionowego

4,40 W
Straty mocy na biegun dla prądu znamionowego

1,10 W

Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk
Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak

Zgodny z REACh – bez SVHC Tak
