Modułowy rozłącznik izolacyjny 3P 32A 400V SBN332
EAN
3250615510143
Liczba w opakowaniu
6 szt.
Grupa rabatowa
APA
Cena
138,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Wyposażenie dodatkowe do aparatury modułowej 1 dostępne produkty -
Blokady i zamki 1 dostępne produkty
Uzupełnij swój system
-
ESC080
Styk pomocniczy 1NO+NC 6A/250V do SBNxxx i styczników
193,00 zł / szt.*
-
MZN175
Mechanizm blokujący do MCB/RCCB/RCBO
55,00 zł / szt.*
Specyfikacja techniczna
Architektura
-
Liczba biegunów3
-
Pozycja neutralnaBez położenia neutralnego
-
Układ biegunów3P
Prąd elektryczny
-
Prąd znamionowy32 A
-
Zdolność wyłączania przy 400 V AC23A677 A
-
Znamionowy prąd zwarciowy warunkowy lcc z bezpiecznikami gl-gG0,48 kA
-
Dopuszczalny prąd znamionowy AC21 kategoria A32 A
-
Dopuszczalna wartość znamionowa prądu AC21 kategoria B32 A
-
Dopuszczalny prąd znamionowy AC22 kategoria A32 A
-
Dopuszczalna wartość znamionowa prądu AC22 kategoria B32 A
-
Zdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-30,67 kA
-
Znamionowy prąd krótkotrwały Icw 1s IEC 609470,48 kA
Instalacja, montaż
-
Nominalny moment dokręcania1,80 - 1,80 Nm
-
Typ połączenia dolnego aparatury modułowejZacisk śrubowy
Napięcie
-
Napięcie znamionowe łączeniowe Ue (AC)400 - 400 V
-
Typ napięcia zasilaniaAC
-
Napięcie znamionowe izolacji Ui440 V
-
Znamionowe napięcie udarowe Uimp4000 V
Pojemność
-
Liczba modułów2
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP20
Częstotliwość
-
Częstotliwość50 - 60 Hz
Wymiary
-
Wysokość83 mm
-
Szerokość35 mm
-
Głębokość68 mm
Sprzęt
-
Liczba styków NO3
-
Liczba styków NC0
Warunki użytkowania
-
Zakres temperatur pracy-20 - 70 °C
-
Temperatura przechowywania/transportu-40 - 80 °C
Rodzaj połączenia
-
Przekrój poprzeczny przewodu elastycznego1.5 - 10 mm²
-
Przekrój poprzeczny przewodu sztywnego1.5 - 16 mm²
Wytrzymałość
-
Wytrzymałość mechaniczna (liczba cykli)200000
-
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21)25000
-
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22)25000
Moc
-
Całkowite straty mocy dla prądu znamionowego4,50 W
-
Straty mocy na biegun dla prądu znamionowego1,50 W
Łączność
-
Wyrównanie dolnego połączenia dla urządzeń modułowychPrzesunięty zacisk
-
Wyrównanie poziomu zacisków górnych aparatu modułowegoPrzesunięty zacisk
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-

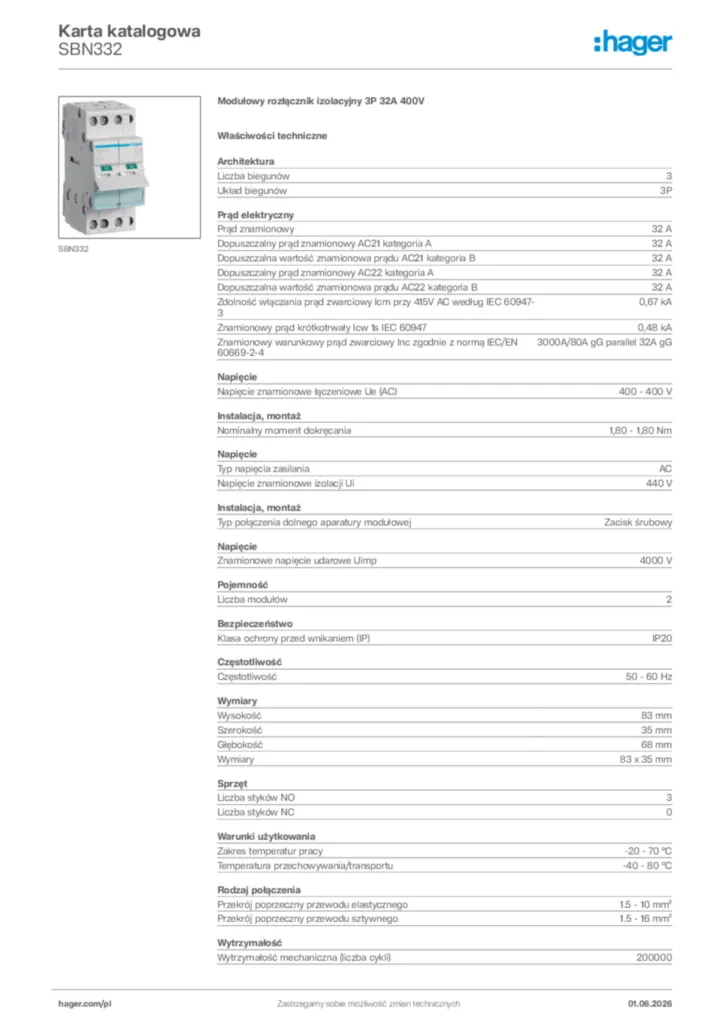

Dane techniczne — Karta produktu
