Urządzenia do montażu na szynie DIN

Modułowy rozłącznik izolacyjny 2P 80A 400VAC SBN280

Name: SBN280
Brand: Hager
SKU: SBN2803
Price: 111 PLN

EAN

3250615510259

Liczba w opakowaniu

1 szt.

Grupa rabatowa

APA

Cena

111,00 zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

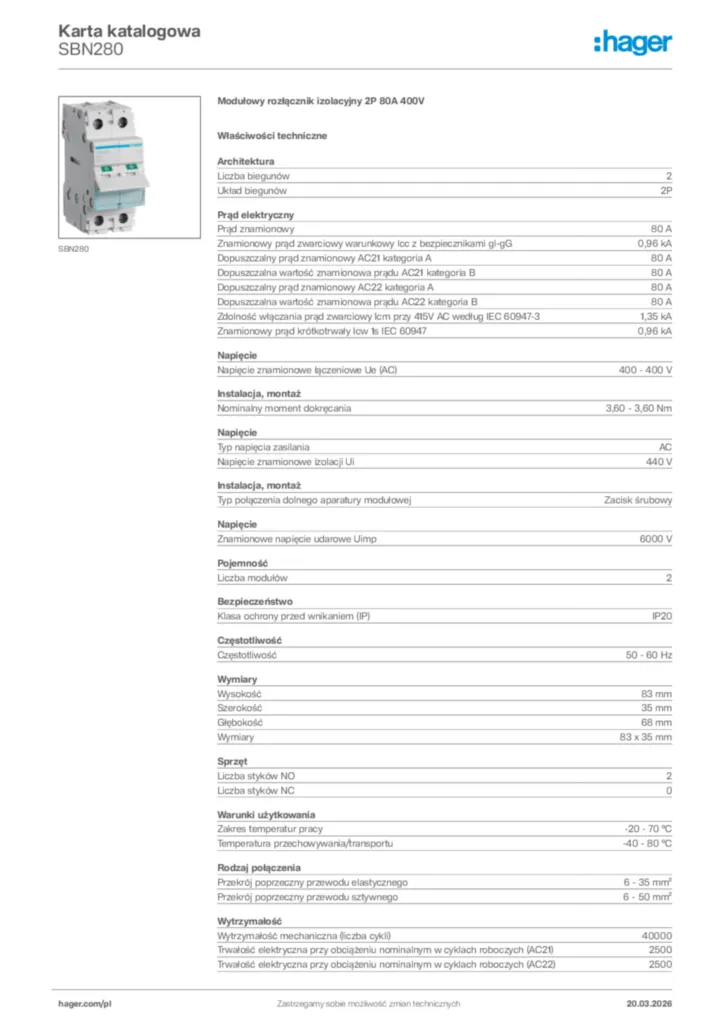

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Wyposażenie dodatkowe do aparatury modułowej 1 dostępne produkty
Separacja faz 1 dostępne produkty
Blokady i zamki 1 dostępne produkty
Osłona przyłączy 1 dostępne produkty

Specyfikacja techniczna

Liczba biegunów

2
Pozycja neutralna

Bez położenia neutralnego
Układ biegunów

2P

Prąd znamionowy

80 A
Zdolność wyłączania przy 400 V AC23A

1354 A
Znamionowy prąd zwarciowy warunkowy lcc z bezpiecznikami gl-gG

0,96 kA
Dopuszczalny prąd znamionowy AC21 kategoria A

80 A
Dopuszczalna wartość znamionowa prądu AC21 kategoria B

80 A
Dopuszczalny prąd znamionowy AC22 kategoria A

80 A
Dopuszczalna wartość znamionowa prądu AC22 kategoria B

80 A
Dopuszczalny prąd znamionowy AC23 kategoria A

40 A
Dopuszczalna wartość znamionowa prądu AC23 kategoria B

40 A
Zdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-3

1,35 kA
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

0,96 kA

Nominalny moment dokręcania

3,60 - 3,60 Nm
Typ połączenia dolnego aparatury modułowej

Zacisk śrubowy

Napięcie znamionowe łączeniowe Ue (AC)

400 - 400 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

440 V
Znamionowe napięcie udarowe Uimp

6000 V

Liczba modułów

2

Klasa ochrony przed wnikaniem (IP)

IP20

Częstotliwość

50 - 60 Hz

Wysokość

83 mm
Szerokość

35 mm
Głębokość

68 mm

Liczba styków NO

2
Liczba styków NC

0

Zakres temperatur pracy

-20 - 70 °C
Temperatura przechowywania/transportu

-40 - 80 °C

Przekrój poprzeczny przewodu elastycznego

6 - 35 mm²
Przekrój poprzeczny przewodu sztywnego

6 - 50 mm²

Wytrzymałość mechaniczna (liczba cykli)

40000
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21)

2500
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22)

2500

Całkowite straty mocy dla prądu znamionowego

5,40 W
Straty mocy na biegun dla prądu znamionowego

2,70 W

Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk
Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
