Modułowy rozłącznik izolacyjny 1P 100A 230VAC SBN190

Name: SBN190
Brand: Hager
SKU: SBN19030

Produkt jest w trakcie wycofywania, dostępny do wyczerpania stanów magazynowych - w celu uzyskania informacji o dostępności, czasie dostawy, cenie oraz dostępnym odpowiedniku, prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią

catalog.product_page.follow_up.title

SBN199

Akcesoria
Specyfikacja techniczna
catalog.pageproduct.title_sustainability.h2

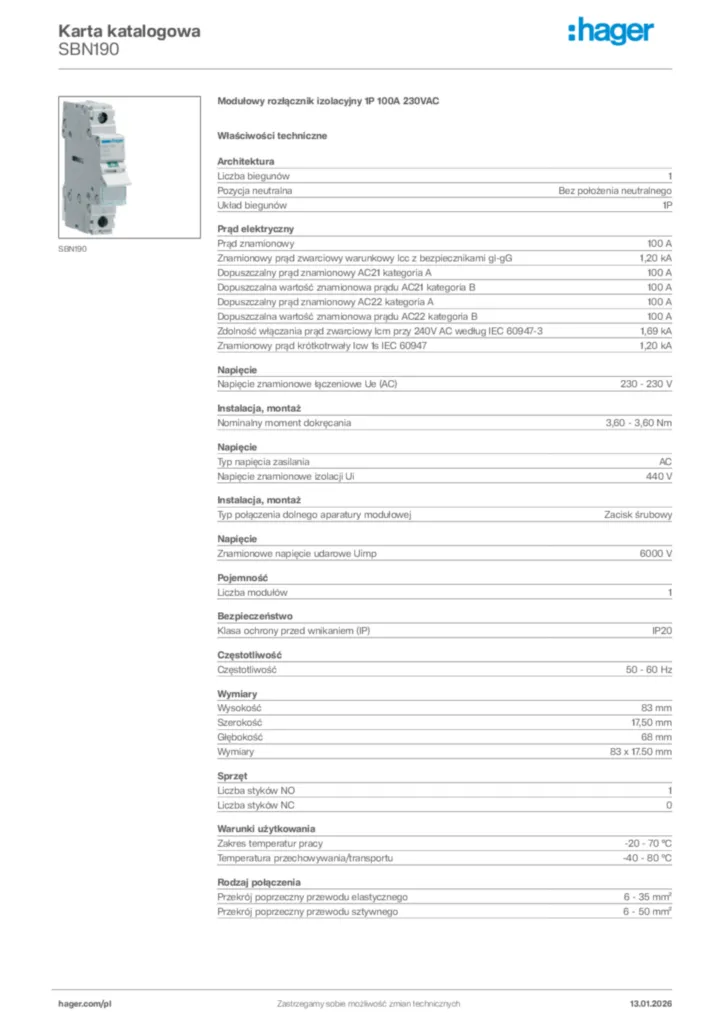

Dokumentacja

product.page.accessories.title

Blokady i zamki 1 product.page.accessories.products-available
Separacja faz 1 product.page.accessories.products-available
Osłona przyłączy 1 product.page.accessories.products-available
Wyposażenie dodatkowe do aparatury modułowej 1 product.page.accessories.products-available

Specyfikacja techniczna

Liczba biegunów

1
Element sterujący/obsługowy

Rozłącznik
Układ biegunów

1P

Prąd znamionowy In

100 A
Znamionowy prąd zwarciowy warunkowy lcc z bezpiecznikami gl-gG

1,20 kA
Dopuszczalny prąd znamionowy AC21 kategoria A

100 A
Dopuszczalna wartość znamionowa prądu AC21 kategoria B

100 A
Dopuszczalny prąd znamionowy AC22 kategoria A

100 A
Dopuszczalna wartość znamionowa prądu AC22 kategoria B

100 A
Zdolność włączania prąd zwarciowy Icm przy 240V AC według IEC 60947-3

1,69 kA
Znamionowy prąd krótkotrwały Icw 1s IEC 60947

1,20 kA

Nominalny moment dokręcania

3,60 - 3,60 Nm
Typ połączenia dolnego aparatury modułowej

Zaciski śrubowe

Napięcie znamionowe łączeniowe Ue (AC)

230 - 230 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

440 V
Znamionowe napięcie udarowe Uimp

6000 V

Liczba modułów

1

Klasa ochrony przed wnikaniem (IP)

IP20

Częstotliwość

50 - 60 Hz

Wysokość

83 mm
Szerokość

17,50 mm
Głębokość

68 mm

Liczba styków NO

1
Liczba styków NC

0

Zakres temperatur pracy

-20 - 70 °C
Temperatura przechowywania/transportu

-40 - 80 °C

Przekrój poprzeczny przewodu elastycznego

6 - 35 mm²
Przekrój poprzeczny przewodu sztywnego

6 - 50 mm²

Wytrzymałość mechaniczna (liczba cykli)

40000
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC21)

2500
Trwałość elektryczna przy obciążeniu nominalnym w cyklach roboczych (AC22)

2500

Moc rozproszona (we wkładce topikowej)

5,50 W
Straty mocy na biegun dla prądu znamionowego

5,50 W

Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk
Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk

catalog.pageproduct.title_sustainability.h2

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz si? wi?cej

Zgodność z RoHS Tak

Zgodny z REACH – bez SVHC Tak
