MCB Wyłącznik nadprądowy Icn=6000A 1P C 63A QuickConnect MCS163

Name: MCS163
Brand: Hager
SKU: MCS163

EAN

3250614315244

Liczba w opakowaniu

12 szt.

Dopasowane narzędzia

Aplikacja Hager Ready

Cena

Cena na zapytanie

Produkt niestety nie jest już dostępny. Możesz jednak zapoznać się z następującymi produktami jako zamiennikami lub rozszerzeniami: NCN163
Ponieważ funkcje produktu zamiennego mogą nie być identyczne, w razie jakichkolwiek pytań skonsultuj się z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią.

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja

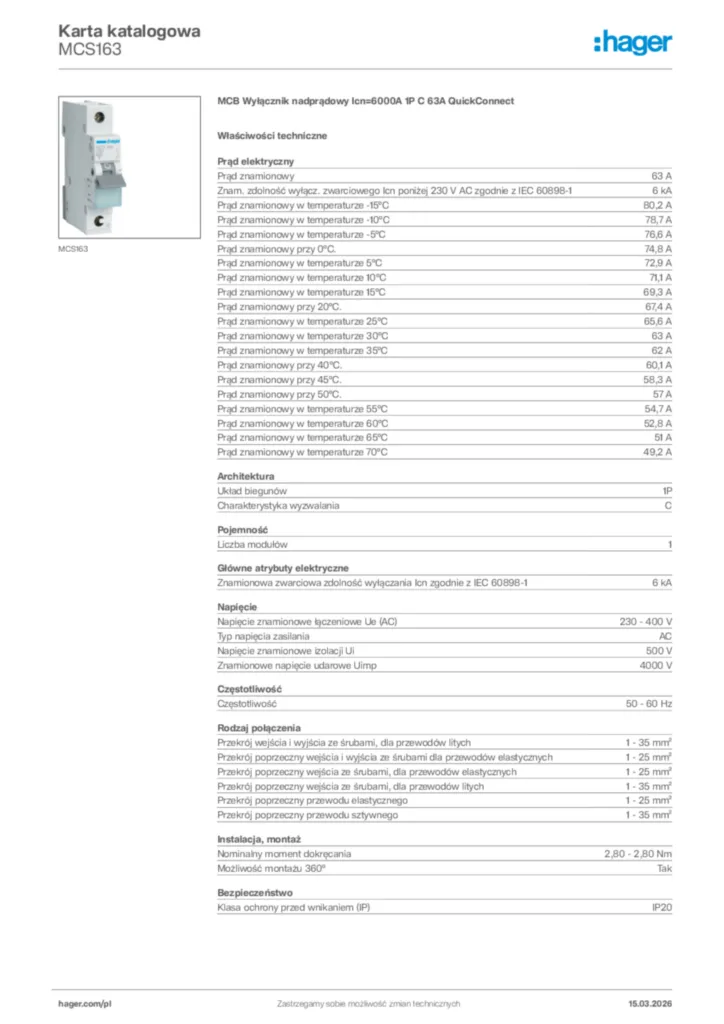

Pobierz kartę produktu

Uzupełnij swój system

Blokady i zamki 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Wyzwalacz podnapięciowy 1 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Akcesoria/części do aparatury niskonapięciowej 1 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

63 A
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-1

6 kA
Prąd znamionowy w temperaturze -15°C

80,2 A
Prąd znamionowy w temperaturze -10°C

78,7 A
Prąd znamionowy w temperaturze -5°C

76,6 A
Prąd znamionowy przy 0°C.

74,8 A
Prąd znamionowy w temperaturze 5°C

72,9 A
Prąd znamionowy w temperaturze 10°C

71,1 A
Prąd znamionowy w temperaturze 15°C

69,3 A
Prąd znamionowy przy 20°C.

67,4 A
Prąd znamionowy w temperaturze 25°C

65,6 A
Prąd znamionowy w temperaturze 30°C

63 A
Prąd znamionowy w temperaturze 35°C

62 A
Prąd znamionowy przy 40°C.

60,1 A
Prąd znamionowy przy 45°C.

58,3 A
Prąd znamionowy przy 50°C.

57 A
Prąd znamionowy w temperaturze 55°C

54,7 A
Prąd znamionowy w temperaturze 60°C

52,8 A
Prąd znamionowy w temperaturze 65°C

51 A
Prąd znamionowy w temperaturze 70°C

49,2 A

Układ biegunów

1P
Charakterystyka wyzwalania

C

Liczba modułów

1

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Nominalny moment dokręcania

2,80 - 2,80 Nm
Możliwość montażu 360°

Tak

Napięcie znamionowe łączeniowe Ue (AC)

230 - 400 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V

Częstotliwość

50 - 60 Hz

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny przewodu elastycznego

1 - 25 mm²
Przekrój poprzeczny przewodu sztywnego

1 - 35 mm²

Klasa ochrony przed wnikaniem (IP)

IP20

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

2
Klasa ograniczenia energii I²t

3
Ochrona przed wilgocią

Dla wszystkich klimatów
Zakres temperatur pracy

-25 - 70 °C

Całkowite straty mocy dla prądu znamionowego

7,40 W

Typ połączenia

quickconnect
Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk

Wysokość

83,40 mm
Szerokość

17,50 mm
Głębokość

70 mm

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodność z RoHS Tak
