MCB Wyłącznik nadprądowy Icn=6000A 1P C 50A QuickConnect MCS150

Name: MCS150
Brand: Hager
SKU: MCS150

Produkt jest w trakcie wycofywania, dostępny do wyczerpania stanów magazynowych - w celu uzyskania informacji o dostępności, czasie dostawy, cenie oraz dostępnym odpowiedniku, prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią

Produkty zamienne

NCN150, MCN150E

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja

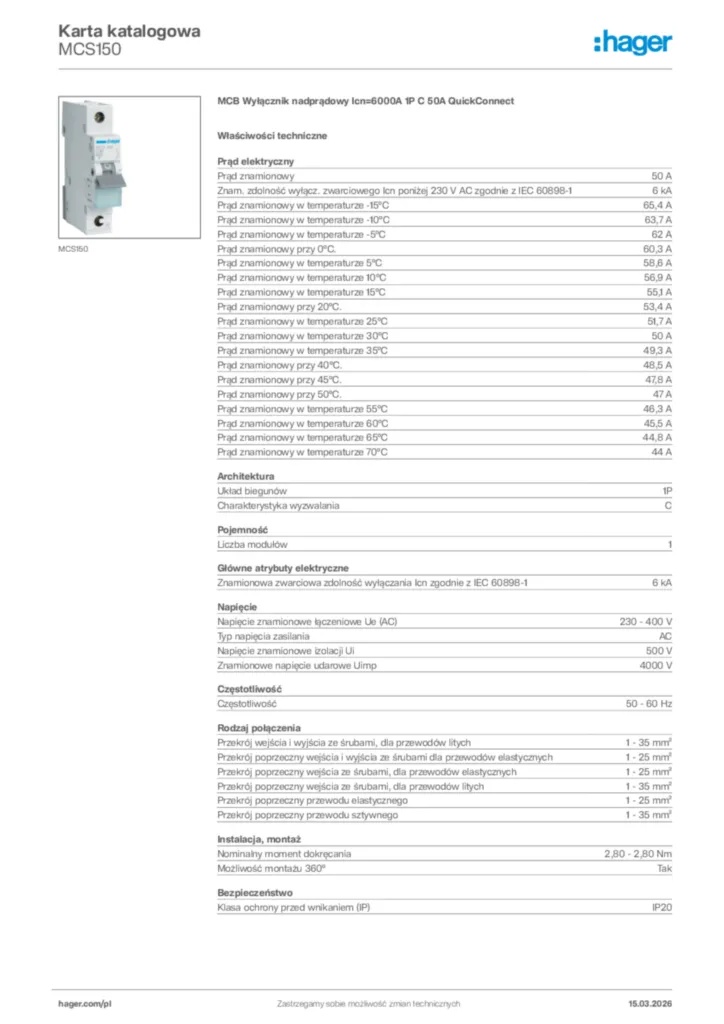

Pobierz kartę produktu

Uzupełnij swój system

Blokady i zamki 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Wyzwalacz podnapięciowy 1 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Akcesoria/części do aparatury niskonapięciowej 1 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy In

50 A
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-1

6 kA
Prąd znamionowy przy -15°C

65,4 A
Prąd znamionowy przy -10°C

63,69 A
Prąd znamionowy przy -5°C

61,98 A
Prąd znamionowy przy 0°C

60,27 A
Prąd znamionowy przy 5°C

58,56 A
Prąd znamionowy przy 10°C

56,85 A
Prąd znamionowy przy 15°C

55,13 A
Prąd znamionowy przy 20°C

53,42 A
Prąd znamionowy przy 25°C

51,71 A
Prąd znamionowy przy 30°C

50 A
Prąd znamionowy przy 35°C

49,25 A
Prąd znamionowy przy 40°C

48,5 A
Prąd znamionowy przy 45°C

47,75 A
Prąd znamionowy przy 50°C

47 A
Prąd znamionowy przy 55°C

46,25 A
Prąd znamionowy przy 60°C

45,5 A
Prąd znamionowy przy 65°C

44,75 A
Prąd znamionowy przy 70°C

44 A

Układ biegunów

1P
Charakterystyka wyzwalania

C

Liczba modułów

1

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Nominalny moment dokręcania

2,80 - 2,80 Nm
Możliwość montażu 360°

Tak

Napięcie znamionowe łączeniowe Ue (AC)

230 - 400 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V

Częstotliwość

50 - 60 Hz

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny przewodu elastycznego

1 - 25 mm²
Przekrój poprzeczny przewodu sztywnego

1 - 35 mm²

Klasa ochrony przed wnikaniem (IP)

IP20
Rozstaw kratek

60 mm

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2

2
Klasa ograniczenia energii I²t

3
Ochrona przed wilgocią

Dla wszystkich klimatów
Zakres temperatur pracy

-25 - 70 °C

Moc rozproszona (we wkładce topikowej)

5,20 W

Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk

Wysokość

83,40 mm
Szerokość

17,50 mm
Głębokość

70 mm

Wytrzymałość elektryczna (liczba cykli)

4000
