MCB Wyłącznik nadprądowy Icn=6000A 1P C 4A MCN104E

Name: MCN104E
Brand: Hager
SKU: MCN104E
Price: 75.4 PLN

EAN

3250614333682

Liczba w opakowaniu

12 szt.

Grupa rabatowa

APA

Dopasowane narzędzia

Aplikacja Hager Ready

Cena

75,40 zł

/ szt. *

Znajdź sprzedawcę

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

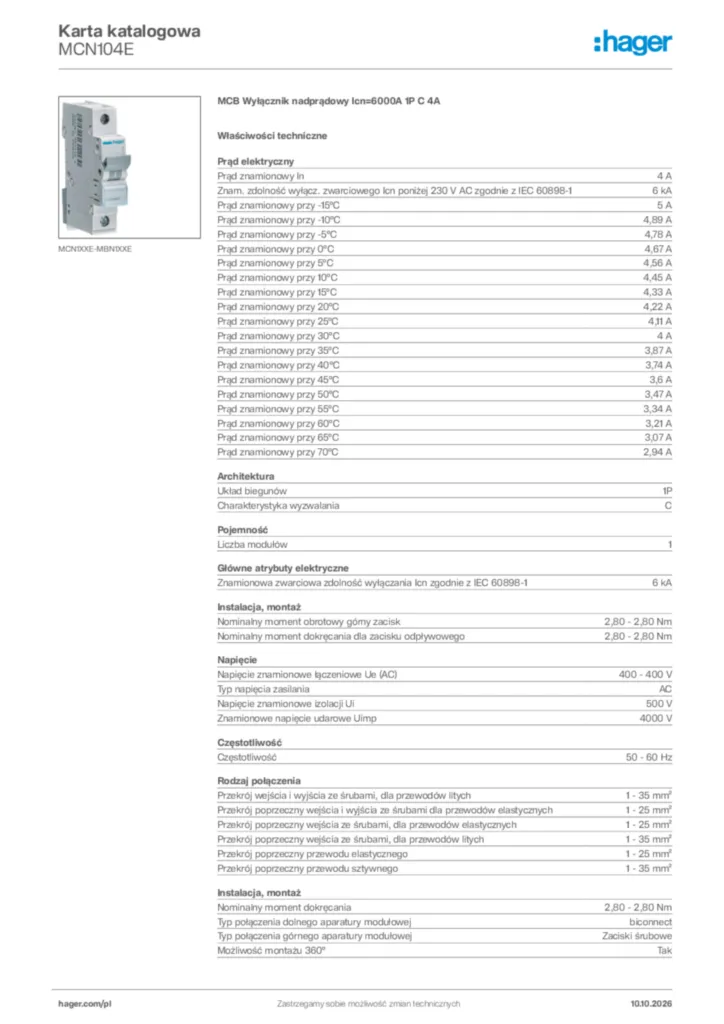

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria mechaniczne 1 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

4 A
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-1

6 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

10 kA
Prąd znamionowy w temperaturze -15°C

5 A
Prąd znamionowy w temperaturze -10°C

4,9 A
Prąd znamionowy w temperaturze -5°C

4,8 A
Prąd znamionowy przy 0°C.

4,7 A
Prąd znamionowy w temperaturze 5°C

4,6 A
Prąd znamionowy w temperaturze 10°C

4,5 A
Prąd znamionowy w temperaturze 15°C

4,4 A
Prąd znamionowy przy 20°C.

4,2 A
Prąd znamionowy w temperaturze 25°C

4,1 A
Prąd znamionowy w temperaturze 30°C

4 A
Prąd znamionowy w temperaturze 35°C

3,9 A
Prąd znamionowy przy 40°C.

3,8 A
Prąd znamionowy przy 45°C.

3,6 A
Prąd znamionowy przy 50°C.

3,5 A
Prąd znamionowy w temperaturze 55°C

3,3 A
Prąd znamionowy w temperaturze 60°C

3,2 A
Prąd znamionowy w temperaturze 65°C

3 A
Prąd znamionowy w temperaturze 70°C

2,9 A

Układ biegunów

1P
Charakterystyka wyzwalania

C

Liczba modułów

1

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Nominalny moment obrotowy górny zacisk

2,80 - 2,80 Nm
Nominalny moment dokręcania dla zacisku odpływowego

2,80 - 2,80 Nm
Nominalny moment dokręcania

2,80 - 2,80 Nm
Typ połączenia dolnego aparatury modułowej

biconnect
Typ połączenia górnego aparatury modułowej

Zacisk śrubowy
Możliwość montażu 360°

Tak

Napięcie znamionowe łączeniowe Ue (AC)

400 - 400 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V

Częstotliwość

50 - 60 Hz

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny przewodu elastycznego

1 - 25 mm²
Przekrój poprzeczny przewodu sztywnego

1 - 35 mm²

Klasa ochrony przed wnikaniem (IP)

IP20

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2.

2
Klasa ograniczenia energii I²t

3
Ochrona przed wilgocią

Dla wszystkich klimatów
Zakres temperatur pracy

-25 - +70 °C

Całkowite straty mocy dla prądu znamionowego

1,90 W

Typ połączenia

Zacisk śrubowy
Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk

Wysokość

83 mm
Szerokość

17,50 mm
Głębokość

70 mm
