MCB Wyłącznik nadprądowy Icn=6000A 1P+N B 40A MBN540E

Name: MBN540E
Brand: Hager
SKU: MBN540E

Produkt jest w trakcie wycofywania, dostępny do wyczerpania stanów magazynowych - w celu uzyskania informacji o dostępności, czasie dostawy, cenie oraz dostępnym odpowiedniku, prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią

catalog.product_page.follow_up.title

MBN240, NBN240

Akcesoria
Specyfikacja techniczna
catalog.pageproduct.title_sustainability.h2

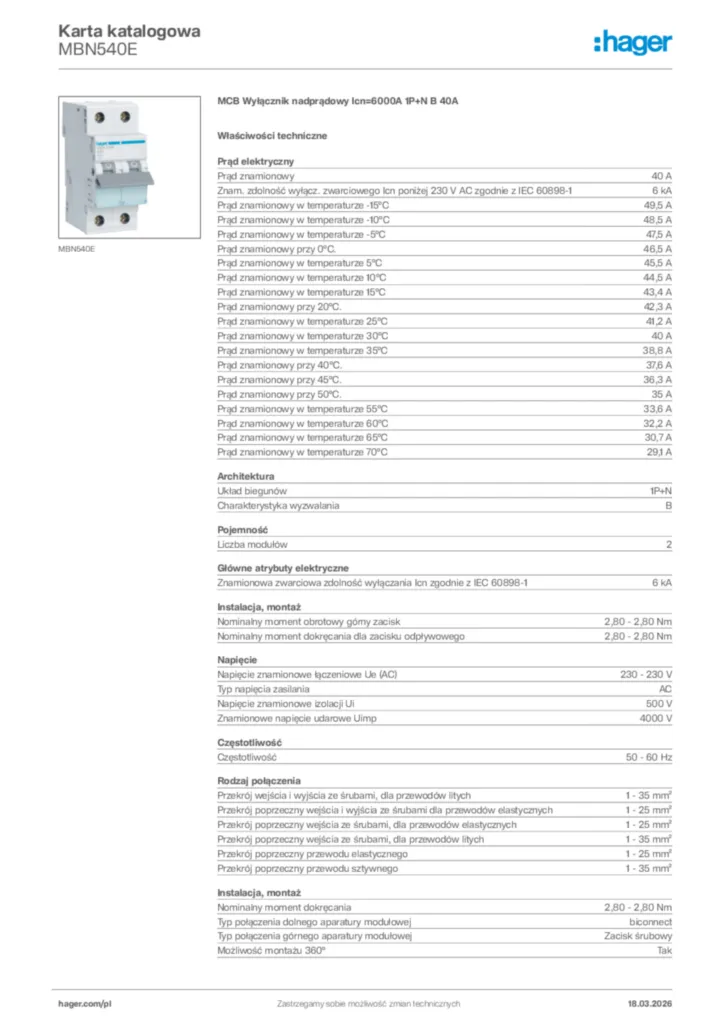

Dokumentacja

product.page.accessories.title

Modułowa szyna fazowa 4 product.page.accessories.products-available
Blokady i zamki 1 product.page.accessories.products-available
Akcesoria mechaniczne 1 product.page.accessories.products-available
Wyzwalacz podnapięciowy 1 product.page.accessories.products-available
Wyzwalacz wzrostowy 2 product.page.accessories.products-available
Styki pomocnicze i sygnalizacyjne 2 product.page.accessories.products-available

Specyfikacja techniczna

Prąd znamionowy In

40 A
Znam. zdolność wyłącz. zwarciowego Icn poniżej 230 V AC zgodnie z IEC 60898-1

6 kA
Prąd znamionowy przy -15°C

57,27 A
Prąd znamionowy przy -10°C

55,35 A
Prąd znamionowy przy -5°C

53,43 A
Prąd znamionowy przy 0°C

51,51 A
Prąd znamionowy przy 5°C

49,59 A
Prąd znamionowy przy 10°C

47,68 A
Prąd znamionowy przy 15°C

45,76 A
Prąd znamionowy przy 20°C

43,84 A
Prąd znamionowy przy 25°C

41,92 A
Prąd znamionowy przy 30°C

40 A
Prąd znamionowy przy 35°C

38,75 A
Prąd znamionowy przy 40°C

37,5 A
Prąd znamionowy przy 45°C

36,24 A
Prąd znamionowy przy 50°C

34,99 A
Prąd znamionowy przy 55°C

33,74 A
Prąd znamionowy przy 60°C

32,49 A
Prąd znamionowy przy 65°C

31,23 A
Prąd znamionowy przy 70°C

29,98 A

Układ biegunów

1P+N
Charakterystyka wyzwalania

B

Liczba modułów

2

Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z IEC 60898-1

6 kA

Nominalny moment obrotowy górny zacisk

2,80 - 2,80 Nm
Nominalny moment dokręcania dla zacisku odpływowego

2,80 - 2,80 Nm
Nominalny moment dokręcania

2,80 - 2,80 Nm
Typ połączenia dolnego aparatury modułowej

biconnect
Typ połączenia górnego aparatury modułowej

Zaciski śrubowe
Możliwość montażu 360°

Tak

Napięcie znamionowe łączeniowe Ue (AC)

230 - 230 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V

Częstotliwość

50 - 60 Hz

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny przewodu elastycznego

1 - 25 mm²
Przekrój poprzeczny przewodu sztywnego

1 - 35 mm²

Klasa ochrony przed wnikaniem (IP)

IP20
Rozstaw kratek

60 mm

Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-2

2
Klasa ograniczenia energii I²t

3
Ochrona przed wilgocią

Dla wszystkich klimatów
Zakres temperatur pracy

-25 - 70 °C

Moc rozproszona (we wkładce topikowej)

10,50 W

Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk
Typ połączenia

Zaciski śrubowe

Wysokość

83 mm
Szerokość

35 mm
Głębokość

70 mm

Wytrzymałość elektryczna (liczba cykli)

4000

catalog.pageproduct.title_sustainability.h2

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz si? wi?cej

Zgodność z RoHS Tak
