MBN425E - MCB Wyłącznik nadprądowy Icn=6000A 4P B 25A

Aparatura modułowa

MCB Wyłącznik nadprądowy Icn=6000A 4P B 25A MBN425E

Name: MBN425E
Brand: Hager
SKU: MBN425E
Price: 272 PLN

EAN

3250614313233

Liczba w opakowaniu

3 Sztuki

Grupa rabatowa

APA

Cena

272,00zł

/ szt. *

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja
Więcej produktów

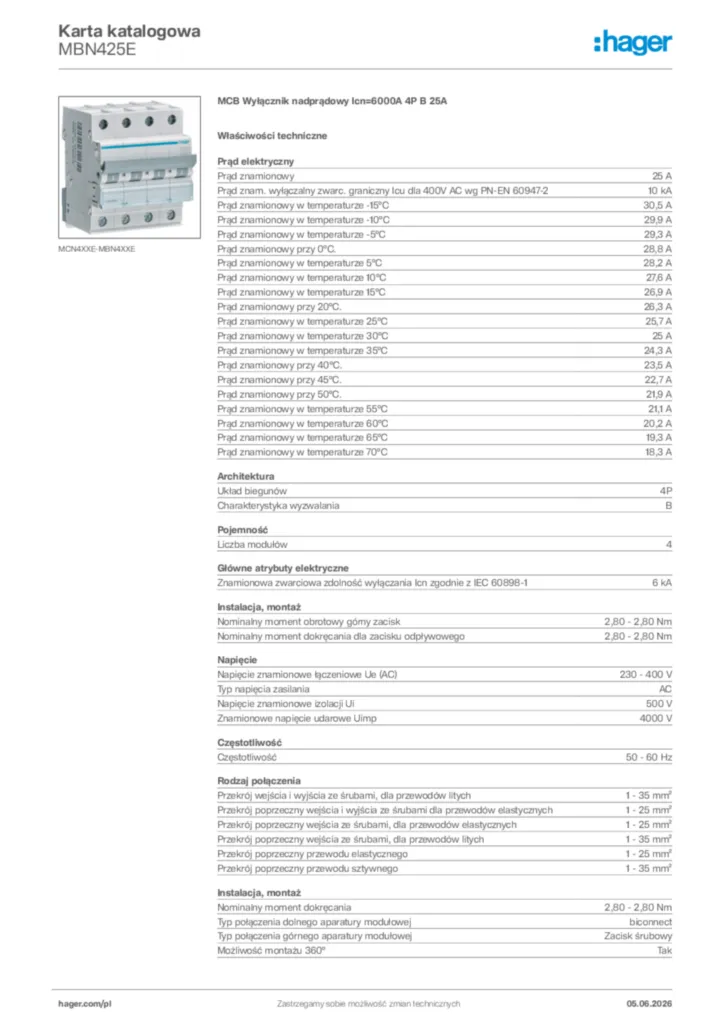

Pobierz kartę produktu

Uzupełnij swój system

Akcesoria opcjonalne

Adapter do montażu na szynie DIN 1 dostępne produkty
Akcesoria mechaniczne 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 2 dostępne produkty
Wyzwalacz wzrostowy 2 dostępne produkty
Wyzwalacz podnapięciowy 2 dostępne produkty
Zobacz więcej 3 dostępne inne produkty

Specyfikacja techniczna

Prąd znamionowy

25 A
Prąd znamionowy wyłączalny zwarciowy graniczny Icu przy 400 V AC PN-EN-60947-2

10 kA
Prąd znamionowy w temperaturze -15°C

30,5 A
Prąd znamionowy w temperaturze -10°C

29,9 A
Prąd znamionowy w temperaturze -5°C

29,3 A
Prąd znamionowy w temperaturze 0°C

28,8 A
Prąd znamionowy w temperaturze 5°C

28,2 A
Prąd znamionowy w temperaturze 10°C

27,6 A
Prąd znamionowy w temperaturze 15°C

26,9 A
Prąd znamionowy w temperaturze 20°C

26,3 A
Prąd znamionowy w temperaturze 25°C

25,7 A
Prąd znamionowy w temperaturze 30°C

25 A
Prąd znamionowy w temperaturze 35°C

24,3 A
Prąd znamionowy w temperaturze 40°C

23,5 A
Prąd znamionowy w temperaturze 45°C

22,7 A
Prąd znamionowy w temperaturze 50°C

21,9 A
Prąd znamionowy w temperaturze 55°C

21,1 A
Prąd znamionowy w temperaturze 60°C

20,2 A
Prąd znamionowy w temperaturze 65°C

19,3 A
Prąd znamionowy w temperaturze 70°C

18,3 A

Układ biegunów

4P
Charakterystyka wyzwalania

B

Liczba modułów

4

Znamionowa zwarciowa zdolność łączeniowa Icn AC zgodnie z PN-EN-60898-1

6 kA
Nominalny moment obrotowy górny zacisk

2,80 - 2,80 Nm
Nominalny moment dokręcania dla zacisku odpływowego

2,80 - 2,80 Nm

Napięcie znamionowe łączeniowe Ue (AC)

230 - 400 V
Typ napięcia zasilania

AC
Napięcie znamionowe izolacji Ui

500 V
Znamionowe napięcie udarowe Uimp

4000 V

Częstotliwość

50 - 60 Hz

Przekrój wejścia i wyjścia ze śrubami, dla przewodów litych

1 - 35 mm²
Przekrój poprzeczny wejścia i wyjścia ze śrubami dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów elastycznych

1 - 25 mm²
Przekrój poprzeczny wejścia ze śrubami, dla przewodów litych

1 - 35 mm²

Nominalny moment dokręcania

2,80 - 2,80 Nm
Typ połączenia dolnego aparatury modułowej

biconnect
Typ połączenia górnego aparatury modułowej

Zacisk śrubowy
Możliwość montażu 360°

Tak

Klasa ochronności IP

IP20

Stopień zanieczyszczenia zgodnie z PN-EN-60664 / PN-EN-60947-2

2
Klasa ograniczenia energii I²t

3
Ochrona przed wilgocią

Dla wszystkich klimatów
Zakres temperatur pracy

-25 - 70 °C

Całkowite straty mocy dla prądu znamionowego

13,40 W

Typ złącza/wtyku

Zacisk śrubowy
Wyrównanie poziomu zacisków górnych aparatu modułowego

Wyrównany zacisk
Wyrównanie dolnego połączenia dla urządzeń modułowych

Wyrównany zacisk

Wartość dla środowiska

Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej

Zgodny z dyrektywą ROHS Tak
