LV rozłącznik sprzęgłowy NH3 1000A 630VAC szyny 185mm zwier. nożowe zac.śr.M12 LVTG1000TP
Cena
3869,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Wybierz sprzedawcę
Wybierz sprzedawcę, aby uzyskać dostęp do profesjonalnych cen i kupować online
Uzupełnij swój system
Akcesoria opcjonalne
-
Bolec 1 dostępne produkty -
Zacisk do szyn fazowych 1 dostępne produkty
Uzupełnij swój system
Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy1000 A
-
Dopuszczalny prąd znamionowy AC22 kategoria B / 400V1000 A
-
Dopuszczalny prąd znamionowy AC21 kategoria B / 690V1000 A
-
Dopuszczalny prąd znamionowy AC21 kategoria B / 500V1000 A
-
Prąd znamionowy obwodu dla Ue=400 V AC zgodnie z PN-EN 61439-1 5.3.21000 A
-
Prąd znamionowy obwodu dla Ue=690 V AC zgodnie z PN-EN 61439-1 5.3.21000 A
-
Znamionowy prąd zwarciowy wytrzymywany (Icw) 1s z systemem blokady, zgodnie z normą IEC 6094725 kA
-
Znamionowy prąd krótkotrwały Icw 1s IEC 6094715 kA
Bezpiecznik
-
Rozmiar wkładki bezpiecznikowejNH3
Łączność
-
Typ połączeniaZacisk śrubowy
-
Rodzaj montażuMocowanie śrubowe
Rodzaj połączenia
-
Typ złącza/wtykuZacisk M12
Architektura
-
Liczba biegunów3
-
Liczba przełączanych biegunów3
Warunki użytkowania
-
Zakres temperatur pracy-25 - 55 °C
Instalacja, montaż
-
Nominalny moment dokręcania32 - 32 Nm
-
Moment dokręcania dla mocowania na szynie zbiorczej32 - 32 Nm
Wytrzymałość
-
Wytrzymałość elektryczna (liczba cykli)100
-
Wytrzymałość mechaniczna (liczba cykli)500
-
Całkowity okres użytkowania (wytrzymałość mech. i elektr.) IEC 60947-3 Tab 4600
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP2X
Napięcie
-
Napięcie znamionowe izolacji Ui1000 V
-
Znamionowe napięcie udarowe Uimp12 kV
-
Napięcie znamionowe łączeniowe Ue (AC)690 - 690 V
Wymiary
-
Odległość szyn zbiorczych185 mm
-
Wysokość740 mm
-
Głębokość190 mm
Moc
-
Całkowite straty mocy dla prądu znamionowego318 W
-
Strata mocy przy pełnym obciążeniu270 W
Częstotliwość
-
Częstotliwość50 - 60 Hz
Zabezpieczenie elektryczne
-
Ze wskaźnikiem awariiNie
Funkcje
-
Rozłączenie obustronneTak
Materiały
-
Zawiera materiał z recyklingu (% całkowitej masy plastiku)0
Wartość dla środowiska
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz się więcej
Certyfikaty i dokumenty
Pobierz
-
Obraz produktu
-
Product datasheet

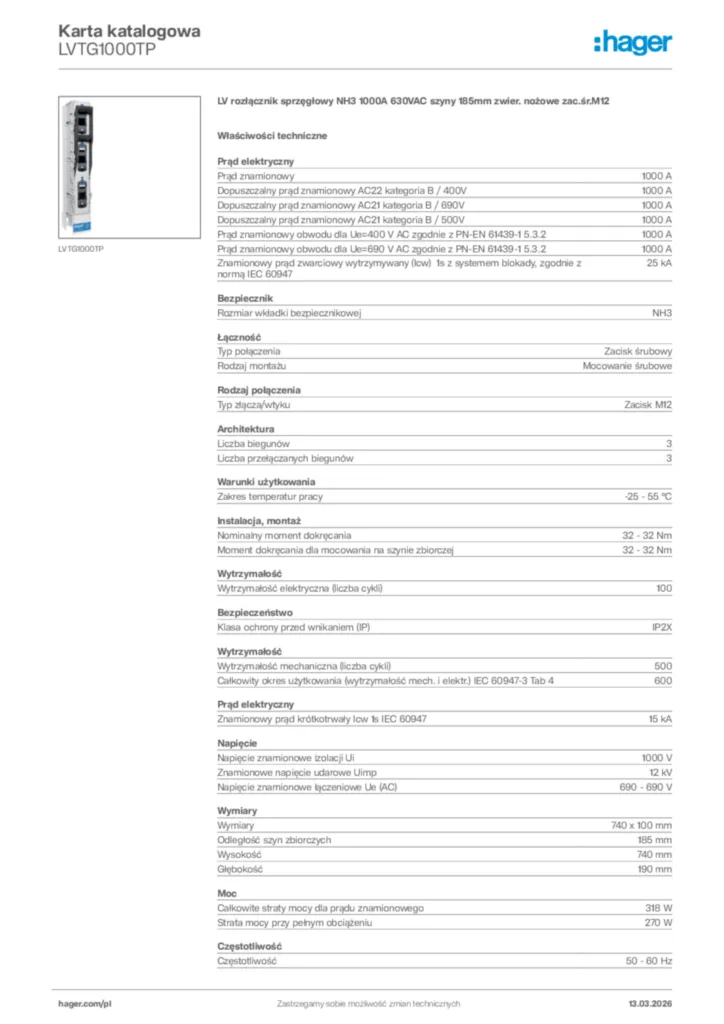

Hager Karta katalogowa LVTG1000TP
