LT podstawa bezpiecz. NH00 3P 160A 690VAC szyny Cu 40mm zaciski klatkowe 95mm2 LT054U
Cena
536,00 zł
/ Sztuka
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy In160 A
-
Prąd znamionowy wkładki bezpiecznikowej2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
Znamionowy warunkowy prąd zwarciowy lcc50 kA
-
Znamionowy prąd krótkotrwały Icw 1s IEC 609475 kA
Bezpiecznik
-
Rozmiar wkładki bezpiecznikowejNH00
Architektura
-
Liczba biegunów3
Rodzaj połączenia
-
Typ złącza/wtyku wyjściowegoZacisk klatkowy
-
Typ złącza/wtyku wejściowegoZacisk klatkowy
-
Przekrój poprzeczny przewodu sztywnego6 - 95 mm²
-
Przekrój poprzeczny przewodu elastycznego6 - 95 mm²
-
Typ połączenia wyjściowegoPołączenie bezpośrednie
-
Typ połączenia wejściowegoPołączenie bezpośrednie
Instalacja, montaż
-
Nominalny moment dokręcania4,5 - 4,5 Nm
-
Moment dokręcania dla mocowania na szynie zbiorczej1,5 - 1,5 Nm
-
Sposób montażuSystem szyn
-
Możliwość montażu pionowegoTak
Moc
-
Moc rozproszona (we wkładce topikowej)19 W
-
Moc rozproszona przy pełnym obciążeniu55 W
-
Maksymalna moc rozproszona (we wkładce topikowej)12 W
Napięcie
-
Napięcie znamionowe izolacji Ui1000 V
-
Napięcie znamionowe łączeniowe Ue (AC)400 - 690 V
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP20
Tylko do użytku wewnętrznego
-
NormaIEC/EN 60269
Łączność
-
Rodzaj montażuMontaż zaciskowy
Wymiary
-
Szerokość/grubość szyny zbiorczej12 - 12 mm
-
Odległość szyn zbiorczych40 mm
-
Długość104 mm
-
Szerokość106 mm
-
Wysokość206 mm
Wytrzymałość
-
Wytrzymałość mechaniczna (liczba cykli)1400
-
Wytrzymałość elektryczna (liczba cykli)200
Częstotliwość
-
Częstotliwość50 - 60 Hz
Funkcje
-
Posiada mechanizm obrotowyNie
Warunki użytkowania
-
Temperatura przechowywania/transportu-25 - 55 °C
-
Stopień zanieczyszczenia zgodnie z IEC 60664/IEC 60947-23
-
Zakres temperatur pracy-25 - 55 °C
catalog.pageproduct.title_sustainability.h2
Dążymy do poprawy naszych wyników w zakresie ochrony środowiska poprzez zmniejszenie naszego śladu środowiskowego, jednocześnie działając jako czynnik zrównoważonego rozwoju dla naszych klientów. Dowiedz si? wi?cej
catalog.pageproduct.sustainability_block.downloads_h3
Pobierz
-
Obraz produktu
-
GeneratedProductDatasheet

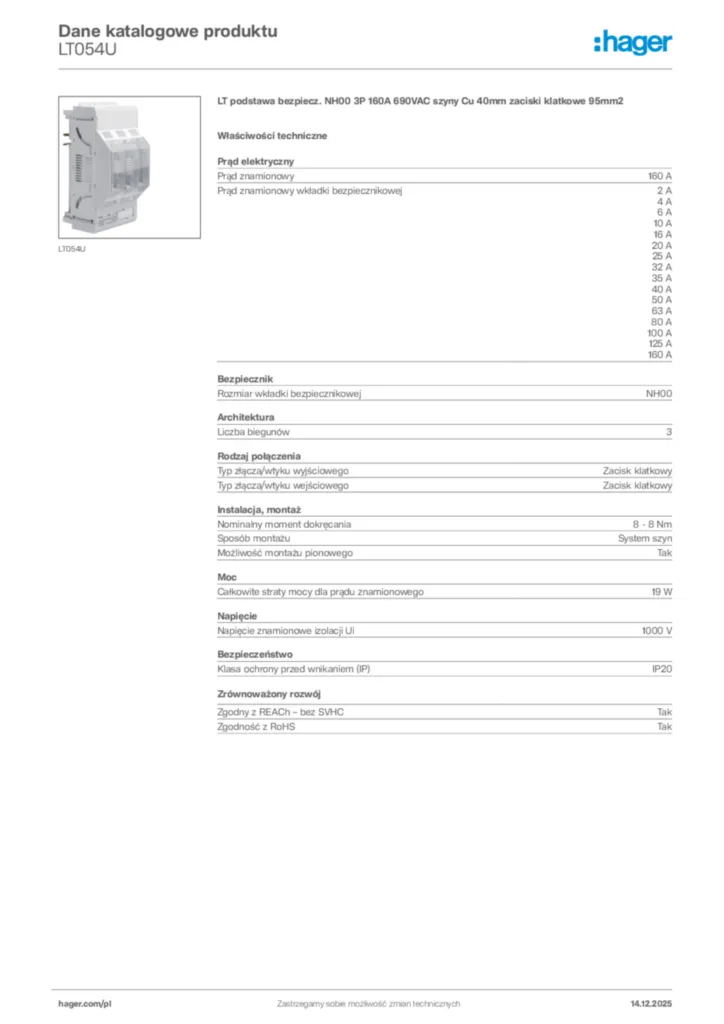

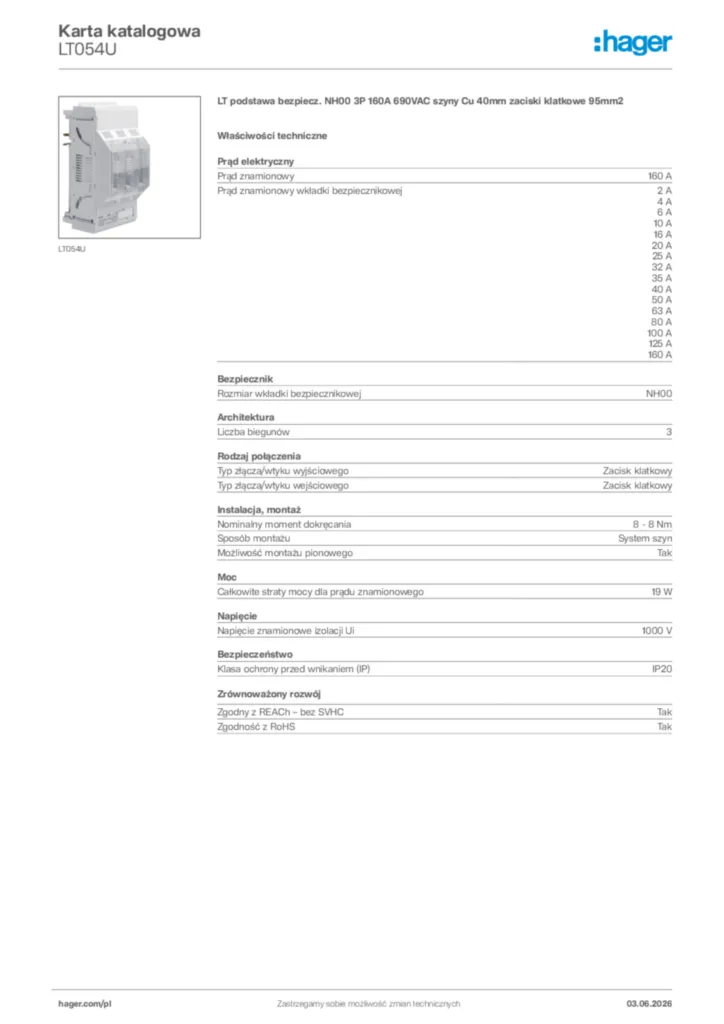

Hager Karta katalogowa LT054U
