ACB HW1 OCR Wyzwalacz nadprądowy SENTINEL LI HWW450H
EAN
3250613232139
Liczba w opakowaniu
1 szt.
Grupa rabatowa
UTS
Cena
1 897,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Wtyczka znamionowa 18 dostępne produkty
Uzupełnij swój system
-
HWW464H
ACB HW1 Wtyczka z oznaczeniem znamionowym wyłącznika 400A
270,00 zł / szt.* -
HWW464HSAACB HW1 Wtyczka z oznaczeniem znamionowym wyłącznika 400A dostarczane luzem
270,00 zł / szt.* -
HWW465HACB HW1 Wtyczka z oznaczeniem znamionowym wyłącznika 630A
270,00 zł / szt.* -
HWW465HSAACB HW1 Wtyczka z oznaczeniem znamionowym wyłącznika 630A dostarczane luzem
270,00 zł / szt.* -
HWW466HACB HW1 Wtyczka z oznaczeniem znamionowym wyłącznika 800A
270,00 zł / szt.* -
HWW466HSAACB HW1 Wtyczka z oznaczeniem znamionowym wyłącznika 800A dostarczane luzem
270,00 zł / szt.* -
HWW467HACB HW1 Wtyczka z oznaczeniem znamionowym wyłącznika 1000A
270,00 zł / szt.* -
HWW467HSAACB HW1 Wtyczka z oznaczeniem znamionowym wyłącznika 1000A dostarczane luzem
270,00 zł / szt.* -
HWW468HACB HW1 Wtyczka z oznaczeniem znamionowym wyłącznika 1250A
270,00 zł / szt.* -
HWW468HSAACB HW1 Wtyczka z oznaczeniem znamionowym wyłącznika 1250A dostarczane luzem
270,00 zł / szt.* -
HWW469HACB HW1 Wtyczka z oznaczeniem znamionowym wyłącznika 1600A
270,00 zł / szt.* -
HWW469HSAACB HW1 Wtyczka z oznaczeniem znamionowym wyłącznika 1600A dostarczane luzem
270,00 zł / szt.* -
HWW470HACB HW2 Wtyczka z oznaczeniem znamionowym wyłącznika 2000A
270,00 zł / szt.* -
HWW471HACB HW2 Wtyczka z oznaczeniem znamionowym wyłącznika 2500A
270,00 zł / szt.* -
HWW472HACB HW4 Wtyczka z oznaczeniem znamionowym wyłącznika 3200A
270,00 zł / szt.* -
HWW472HSAACB HW4 Wtyczka z oznaczeniem znamionowym wyłącznika 3200A
270,00 zł / szt.* -
HWW473HACB HW4 Wtyczka z oznaczeniem znamionowym wyłącznika 4000A
270,00 zł / szt.* -
HWW473HSAACB HW4 Wtyczka z oznaczeniem znamionowym wyłącznika 4000A
270,00 zł / szt.*

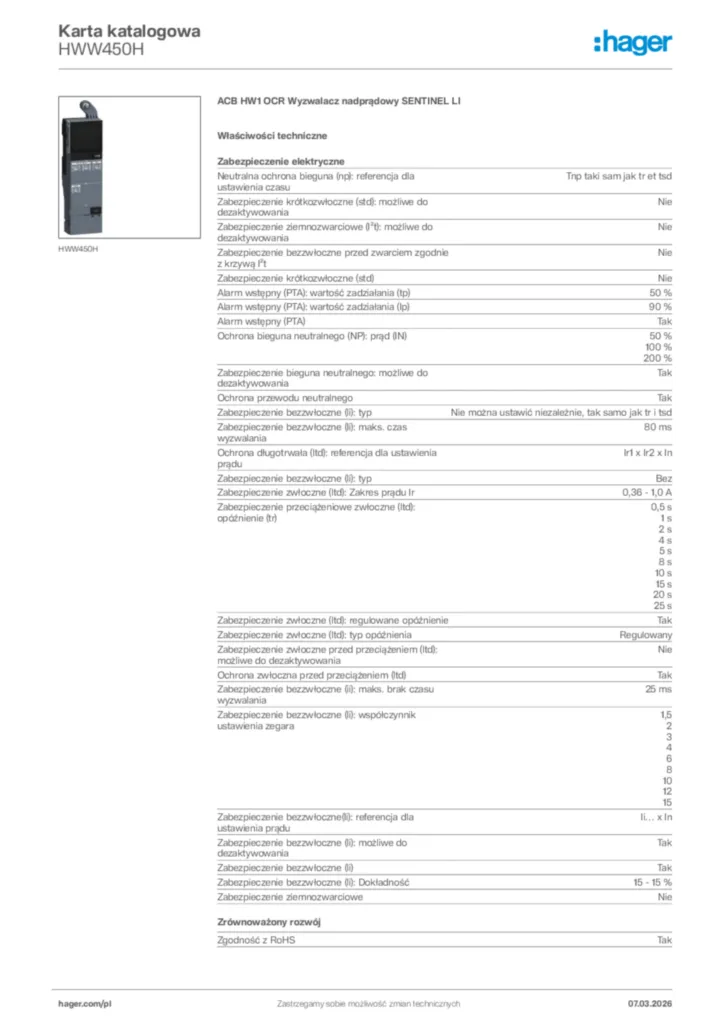

Specyfikacja techniczna
Zabezpieczenie elektryczne
-
Neutralna ochrona bieguna (np): referencja dla ustawienia czasuTnp taki sam jak tr et tsd
-
Zabezpieczenie krótkozwłoczne (std): możliwe do dezaktywowaniaNie
-
Zabezpieczenie ziemnozwarciowe (I²t): możliwe do dezaktywowaniaNie
-
Zabezpieczenie bezzwłoczne przed zwarciem zgodnie z krzywą I²tNie
-
Zabezpieczenie krótkozwłoczne (std)Nie
-
Alarm wstępny (PTA): wartość zadziałania (tp)50 %
-
Alarm wstępny (PTA): wartość zadziałania (Ip)90 %
-
Alarm wstępny (PTA)Tak
-
Ochrona bieguna neutralnego (NP): prąd (IN)50 %, 100 %, 200 %
-
Zabezpieczenie bieguna neutralnego: możliwe do dezaktywowaniaTak
-
Ochrona przewodu neutralnegoTak
-
Zabezpieczenie bezzwłoczne (li): typNie można ustawić niezależnie, tak samo jak tr i tsd
-
Zabezpieczenie bezzwłoczne (Ii): maks. czas wyzwalania80 ms
-
Ochrona długotrwała (ltd): referencja dla ustawienia prąduIr1 x Ir2 x In
-
Zabezpieczenie bezzwłoczne (li): typBez
-
Zabezpieczenie zwłoczne (ltd): Zakres prądu Ir0,36 - 1,0 A
-
Zabezpieczenie przeciążeniowe zwłoczne (ltd): opóźnienie (tr)0,5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
-
Zabezpieczenie zwłoczne (ltd): regulowane opóźnienieTak
-
Zabezpieczenie zwłoczne (ltd): typ opóźnieniaRegulowany
-
Zabezpieczenie zwłoczne przed przeciążeniem (ltd): możliwe do dezaktywowaniaNie
-
Ochrona zwłoczna przed przeciążeniem (ltd)Tak
-
Zabezpieczenie bezzwłoczne (ii): maks. brak czasu wyzwalania25 ms
-
Zabezpieczenie bezzwłoczne (li): współczynnik ustawienia zegara1,5, 2, 3, 4, 6, 8, 10, 12, 15
-
Zabezpieczenie bezzwłoczne(Ii): referencja dla ustawienia prąduIi… x In
-
Zabezpieczenie bezzwłoczne (li): możliwe do dezaktywowaniaTak
-
Zabezpieczenie bezzwłoczne (li)Tak
-
Zabezpieczenie bezzwłoczne (li): Dokładność15 - 15 %
-
Zabezpieczenie ziemnozwarcioweNie
