MCCB Wyłącznik mocy h3 x630 LSnI 4x630A 70kA HEJ631GR

Name: HEJ631GR
Brand: Hager
SKU: HEJ631GR20
Price: 9299 PLN

Cena

9299,00 zł

/ szt. *

Produkt jest w trakcie wycofywania, dostępny do wyczerpania stanów magazynowych - w celu uzyskania informacji o dostępności, czasie dostawy, cenie oraz dostępnym odpowiedniku, prosimy o kontakt z punktem dystrybucyjnym Hager w swojej okolicy lub z naszą infolinią

Akcesoria
Specyfikacja techniczna
Wartość dla środowiska
Dokumentacja

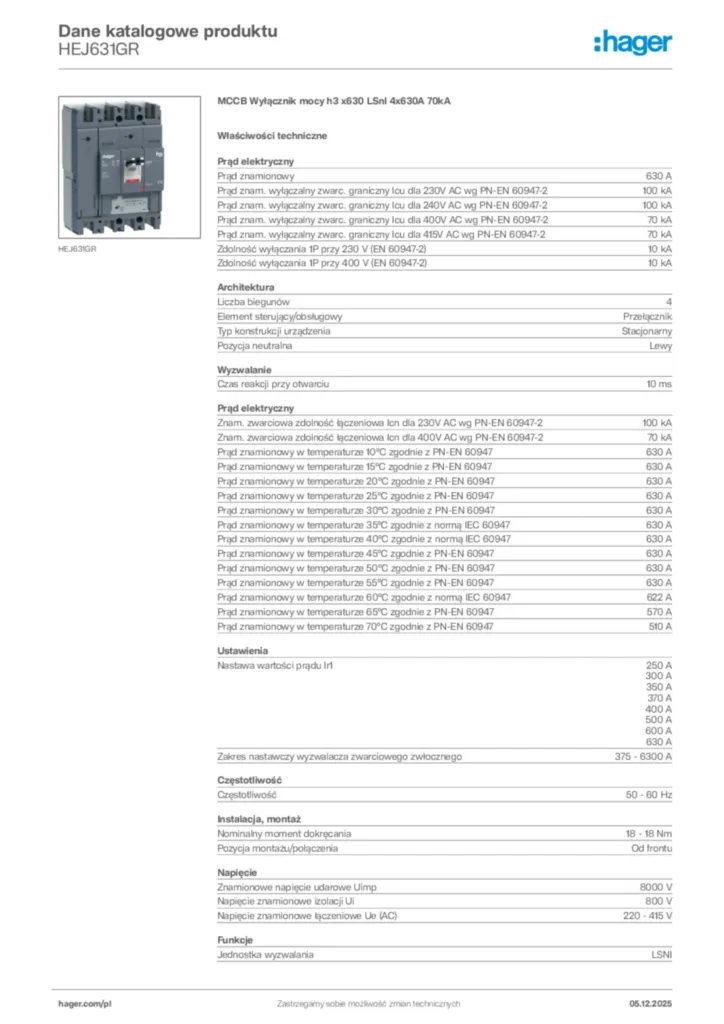

Pobierz kartę produktu

Uzupełnij swój system

Wyzwalacz podnapięciowy 8 dostępne produkty
Wałek napędu wyłącznika mocy 3 dostępne produkty
Uchwyt z blokadą wyłącznika mocy 1 dostępne produkty
Styki pomocnicze i sygnalizacyjne 5 dostępne produkty
Przewody komunikacyjne 1 dostępne produkty
Wyzwalacz wzrostowy 5 dostępne produkty

Specyfikacja techniczna

Prąd znamionowy

630 A
Prąd znam. wyłączalny zwarc. graniczny Icu dla 230V AC wg PN-EN 60947-2

100 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 240V AC wg PN-EN 60947-2

100 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 400V AC wg PN-EN 60947-2

70 kA
Prąd znam. wyłączalny zwarc. graniczny Icu dla 415V AC wg PN-EN 60947-2

70 kA
Zdolność wyłączania 1P przy 230 V (EN 60947-2)

10 kA
Zdolność wyłączania 1P przy 400 V (EN 60947-2)

10 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 230V AC wg PN-EN 60947-2

100 kA
Znam. zwarciowa zdolność łączeniowa Icn dla 400V AC wg PN-EN 60947-2

70 kA
Prąd znamionowy w temperaturze 10°C zgodnie z PN-EN 60947

630 A
Prąd znamionowy w temperaturze 15°C zgodnie z PN-EN 60947

630 A
Prąd znamionowy w temperaturze 20°C zgodnie z PN-EN 60947

630 A
Prąd znamionowy w temperaturze 25°C zgodnie z PN-EN 60947

630 A
Prąd znamionowy w temperaturze 30°C zgodnie z PN-EN 60947

630 A
Prąd znamionowy w temperaturze 35°C zgodnie z normą IEC 60947

630 A
Prąd znamionowy w temperaturze 40°C zgodnie z normą IEC 60947

630 A
Prąd znamionowy w temperaturze 45°C zgodnie z PN-EN 60947

630 A
Prąd znamionowy w temperaturze 50°C zgodnie z PN-EN 60947

630 A
Prąd znamionowy w temperaturze 55°C zgodnie z PN-EN 60947

630 A
Prąd znamionowy w temperaturze 60°C zgodnie z normą IEC 60947

622 A
Prąd znamionowy w temperaturze 65°C zgodnie z PN-EN 60947

570 A
Prąd znamionowy w temperaturze 70°C zgodnie z PN-EN 60947

510 A

Liczba biegunów

4
Element sterujący/obsługowy

Przełącznik
Typ konstrukcji urządzenia

Stacjonarny
Pozycja neutralna

Lewy

Czas reakcji przy otwarciu

10 ms

Nastawa wartości prądu Ir1

250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

375 - 6300 A

Częstotliwość

50 - 60 Hz

Nominalny moment dokręcania

18 - 18 Nm
Pozycja montażu/połączenia

Od frontu

Znamionowe napięcie udarowe Uimp

8000 V
Napięcie znamionowe izolacji Ui

800 V
Napięcie znamionowe łączeniowe Ue (AC)

220 - 415 V

Jednostka wyzwalania

LSNI

Całkowite straty mocy dla prądu znamionowego

119 W
Straty mocy na biegun dla prądu znamionowego

39,6 W

Liczba styków pomocniczych przełącznych

0
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych zwiernych

0

Klasa ochrony przed wnikaniem (IP)

IP4X

Zakres temperatur pracy

-25 - 70 °C

Typ złącza/wtyku

Zaciski

Materiał kabla

Miedź, Aluminium

Wysokość

260 mm
Szerokość

185 mm
Głębokość

150 mm

Wbudowany napęd silnikowy

Nie

Pasuje do szyn DIN

Nie
Kompatybilny z blokiem różnicowoprądowym

Tak
Nadaje się do szafy rozdzielczej

Tak

Pozycja zasilania

Dwukierunkowy

Zabezpieczenie przeciążeniowe zwłoczne (ltd): opóźnienie (tr)

5 s
Zabezpieczenie krótkozwłoczne (std): prąd (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Zabezpieczenie krótkozwłoczne (std): czas opóźnienia (tsd)

100 ms
Zabezpieczenie bezzwłoczne (li): współczynnik ustawienia zegara

1
