Rozłącznik izolacyjny 3P 800A HA360
EAN
3250613119676
Liczba w opakowaniu
1 szt.
Grupa rabatowa
UTS
Cena
6 039,00 zł
/ szt.
*
Zaloguj się, aby utworzyć listę produktów
Aby tworzyć listy produktów, musisz być zalogowany na swoje konto myHager
Uzupełnij swój system
Akcesoria opcjonalne
-
Napęd drzwiowy do wyłączników 1 dostępne produkty -
Osłona przyłączy 1 dostępne produkty
Uzupełnij swój system
-
HZC003
Mechanizm obrotowy do montażu na drzwiach bez wałka 630-1600 A
579,00 zł / szt.*
-
HZ036
Osłona do rozłączników typu HA360 3P 800A
156,00 zł / szt.*

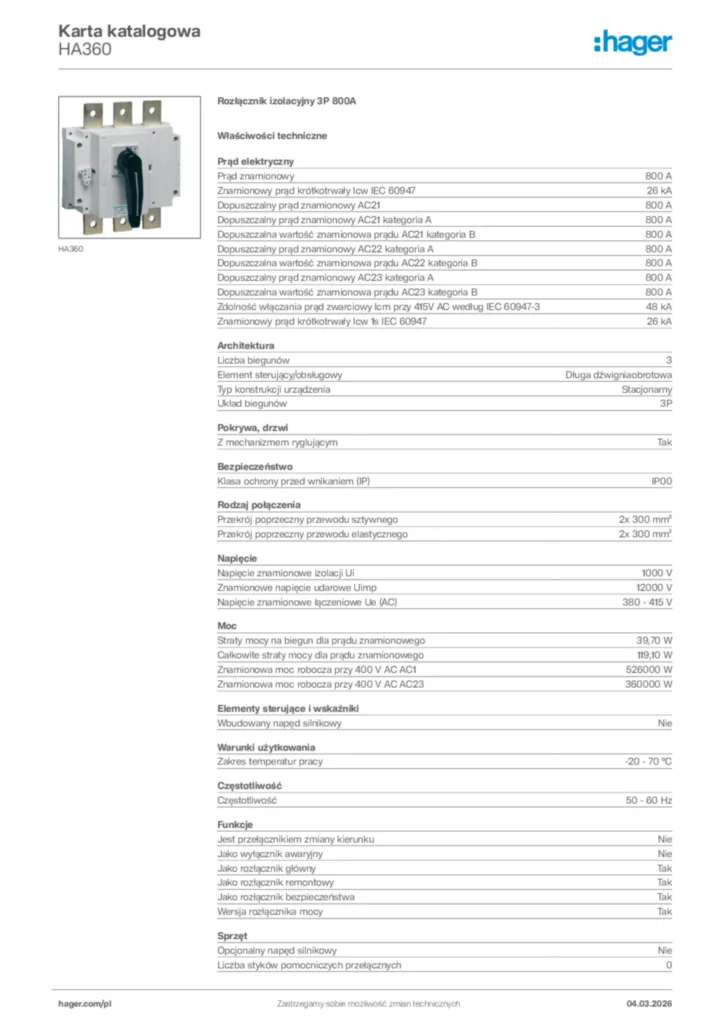

Specyfikacja techniczna
Prąd elektryczny
-
Prąd znamionowy800 A
-
Znamionowy prąd krótkotrwały Icw IEC 6094726 kA
-
Dopuszczalny prąd znamionowy AC21800 A
-
Dopuszczalny prąd znamionowy AC21 kategoria A800 A
-
Dopuszczalna wartość znamionowa prądu AC21 kategoria B800 A
-
Dopuszczalny prąd znamionowy AC22 kategoria A800 A
-
Dopuszczalna wartość znamionowa prądu AC22 kategoria B800 A
-
Dopuszczalny prąd znamionowy AC23 kategoria A800 A
-
Dopuszczalna wartość znamionowa prądu AC23 kategoria B800 A
-
Zdolność włączania prąd zwarciowy Icm przy 415V AC według IEC 60947-348 kA
-
Znamionowy prąd krótkotrwały Icw 1s IEC 6094726 kA
Architektura
-
Liczba biegunów3
-
Element sterujący/obsługowyUchwyt długi
-
Typ konstrukcji urządzeniaStacjonarny
-
Układ biegunów3P
Pokrywa, drzwi
-
Z mechanizmem ryglującymTak
Bezpieczeństwo
-
Klasa ochrony przed wnikaniem (IP)IP00
Rodzaj połączenia
-
Przekrój poprzeczny przewodu sztywnego2x 300 mm²
-
Przekrój poprzeczny przewodu elastycznego2x 300 mm²
Napięcie
-
Napięcie znamionowe izolacji Ui1000 V
-
Znamionowe napięcie udarowe Uimp12000 V
-
Napięcie znamionowe łączeniowe Ue (AC)380 - 415 V
Moc
-
Straty mocy na biegun dla prądu znamionowego39,70 W
-
Całkowite straty mocy dla prądu znamionowego119,10 W
-
Znamionowa moc robocza przy 400 V AC AC1526000 W
-
Znamionowa moc robocza przy 400 V AC AC23360000 W
Elementy sterujące i wskaźniki
-
Wbudowany napęd silnikowyNie
Warunki użytkowania
-
Zakres temperatur pracy-20 - 70 °C
Częstotliwość
-
Częstotliwość50 - 60 Hz
Funkcje
-
Jest przełącznikiem zmiany kierunkuNie
-
Jako wyłącznik awaryjnyNie
-
Jako rozłącznik głównyTak
-
Jako rozłącznik remontowyTak
-
Jako rozłącznik bezpieczeństwaTak
-
Wersja rozłącznika mocyTak
Sprzęt
-
Opcjonalny napęd silnikowyNie
-
Liczba styków pomocniczych przełącznych0
-
Liczba styków pomocniczych rozwiernych0
-
Liczba styków pomocniczych zwiernych0
Instalacja, montaż
-
Nominalny moment dokręcania40 - 45 Nm
