Scaricatore di sovratensione 4P autoprotetto e dotato di interruttore di protezione, atto a proteggere le installazioni residenziali e terziarie da sovratensioni transitorie indirette. Il prodotto è un SPD di tipo 2, per impianti TN-S o TT, avente corrente massima di scarica (Imax) pari a 15 kA e corrente nominale di scarica (In) pari a 5 kA. Il livello di tensione Up è pari a 1,50 kV e possiede un ingombro di 4 moduli DIN.

EAN

3250615512383

Marca

Hager

Confezione

1 pezzo

SPD - Limitatori di sovratensione

SPD 4P T2 autoprotetto 15kA segnalazione finevita SPB815D

Name: SPB815D
Brand: Hager
SKU: SPB815D
Price: 234.15 EUR

Prezzo

234,15 €

/ pezzo *

Trova un distributore

Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

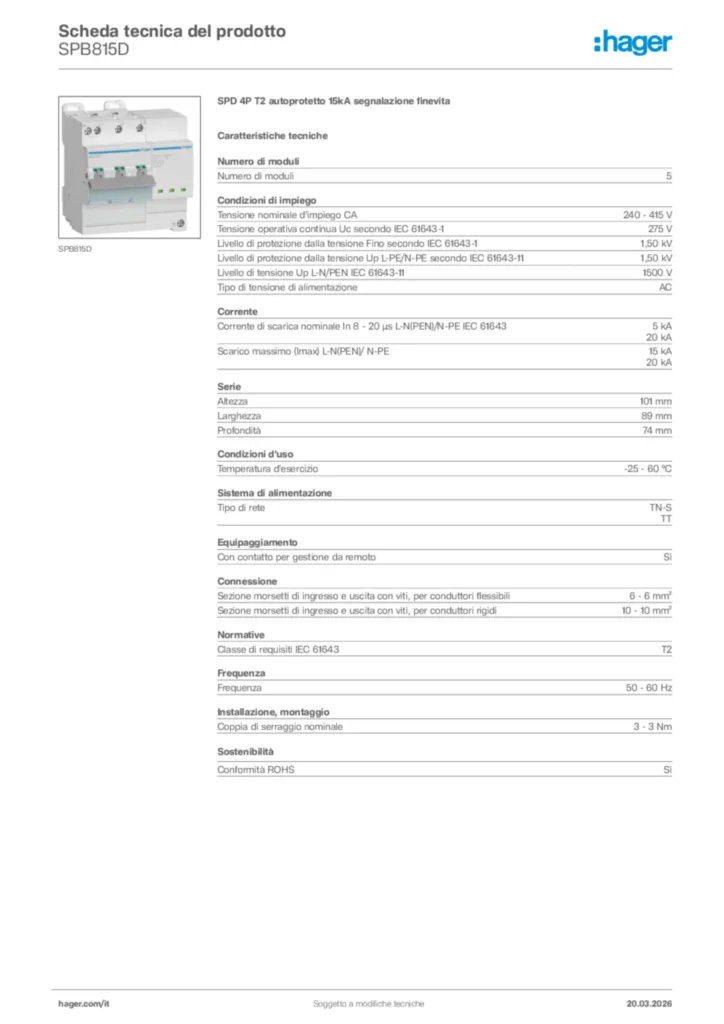

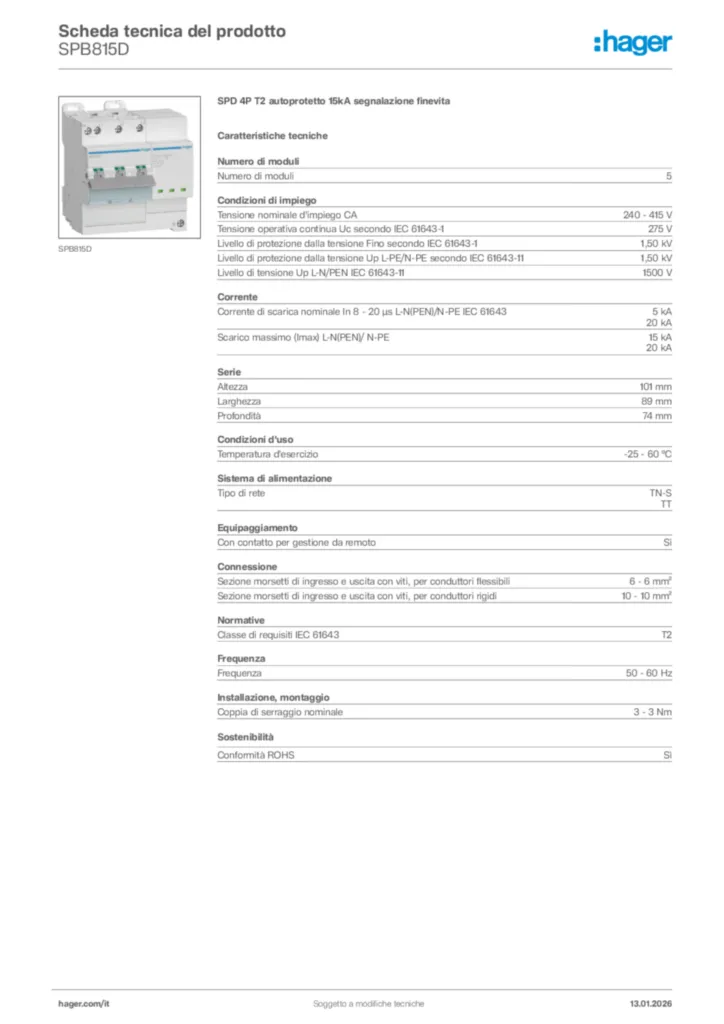

Scarica la scheda tecnica

Proprietà tecniche

Numero di moduli

5

Tensione operativa continua Uc secondo IEC 61643-1

275 V
Livello di protezione dalla tensione Up N-PE IEC 61643-11

1500 V
Livello di protezione a tensione Up L-N (PEN)

1,3 kV
Livello di protezione a tensione Up L-PE

1,5 kV
‌Tipo di tensione di alimentazione

AC
Categoria di sovratensione secondo IEC 60947-1

3
Tensione nominale

240 - 415 V AC ± 10%

Corrente di scarica massima (Imax) L-N (PEN)

15 kA
Corrente massima di scarica (Imax) L-PE

15 kA
Corrente di scarica massima (Imax) N-PE

20 kA
Corrente nominale di scarica In 8 - 20 µs L-N (PEN)

5 kA
Corrente nominale di scarica In 8 - 20 µs N-PE

20 kA
Corrente di scarica nominale In 8 - 20 µs L-PE IEC 61643-11

5 kA
Corrente di interruzione seguente

0,10 kA
Corrente nominale di cortocircuito (Isccr)

7,5 kA
Corrente residua Ipe

< 5 μA

Altezza

101 mm
Larghezza

89 mm
Profondità

74 mm
Lunghezza stringa di isolamento

12 mm

Classe di protezione dall'ingresso (IP)

IP20
Classe protezione

Isolamento classe II
Comportamento TOV presso UT (N-PE)

1200 V AC (200 ms / withstand mode)
Modalità di protezione

L-N, L-PE, N-PE
Comportamento TOV presso UT (L-N)

350 V AC (5 s / withstand mode)

Temperatura d’esercizio

-25 - 60 °C
Protezione dall'umidità dell'aria

5 - 95%
Temperatura di magazzino/trasporto

-25 - 60 °C
Grado di inquinam./IEC 60664/IEC 60947-2

2
Max. altitudine

2000 m

Colore prodotto

Grigio chiaro
Codice RAL

7035
Materiale

Materiale termoplastico

Tipo di rete

TN-S, TT
Rete TN

SÌ
Sistema TN-C

No
Rete DC

No
Rete IT

No
Rete TT

SÌ
Sistema TN-CS

No
Sistema TN-S

SÌ

Con contatto per gestione da remoto

No

Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1,5 - 10 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1,5 - 10 mm²
Sezione conduttore rigido, per conduttore di protezione

1,5 - 10 mm²
Morsetto per conduttore flessibile, per conduttore di protezione

1,5 - 10 mm²
Sezione conduttore flessibile

1.5 - 10 mm²
Sezione conduttore rigido

1.5 - 10 mm²
Tipo di connettore

Terminale a vite
Numero di connessioni

1

Classe di requisiti IEC 61643

T2

Frequenza

50 - 60 Hz

Coppia di serraggio nominale

3 - 3 Nm
Adatto per l'impiego in ambienti interni

SÌ

Numero di poli

3P+N

Con fusibile di protezione integrato

SÌ

Tipo di montaggio/installazione

Guida DIN
Tipo di connessione

Raccordo a vite

Con spia luminosa

SÌ

Adatto per configurazione di sistema supplementare

No

Tipo di filtro prodotto

Scaricatore di sovratensione (SPD)

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì
