Interruttore non automatico 2P con una corrente nominale di 32 A e una tensione nominale di 230 V AC. La sua funzione è quella di sezionare un circuito manualmente, senza la protezione da sovracorrente tipica dei dispositivi automatici come gli interruttori magnetotermici. Il suo ingombro di 1 modulo DIN, lo rende compatibile per l'installazione su barre DIN all'interno di quadri elettrici.

EAN

3250615510136

Marca

Hager

Confezione

12 Pezzi

Sezionatori, deviatori, commutatori, pulsanti e segnalatori luminosi modulari

Interruttore non automatico 2 P 32 A 230 V AC 1 modulo DIN SBN232

Name: SBN232
Brand: Hager
SKU: SBN232
Price: 23.99 EUR

Prezzo

23,99 €

/ pezzo *

Trova un distributore

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

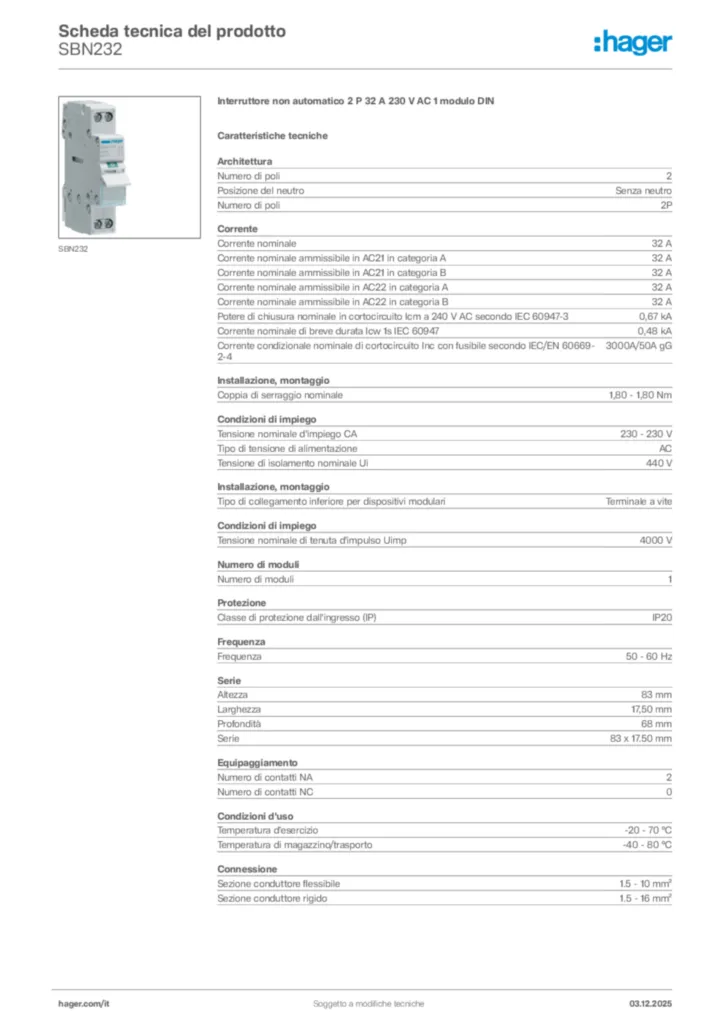

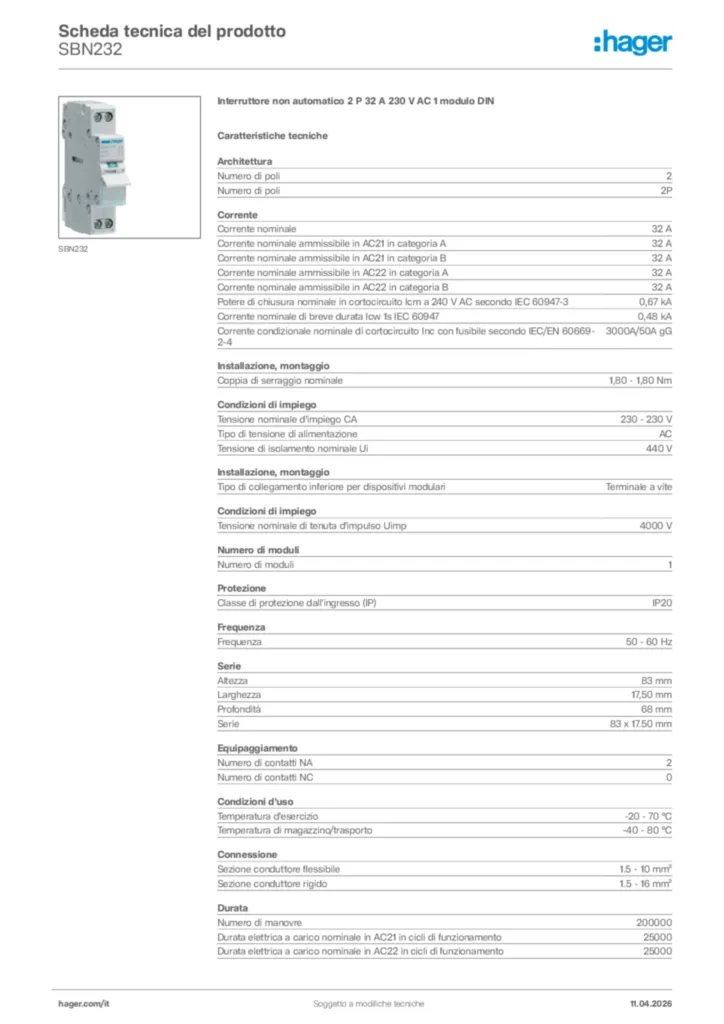

Scarica la scheda tecnica

Completa il tuo sistema

Funzioni di blocco ed interblocco 1 accessori disponibili
Contatto ausiliario 1 accessori disponibili

Proprietà tecniche

Numero di poli

2
Elemento di controllo/comando

Sezionatore
Numero di poli

2P

Corrente nominale

32 A
Corrente nominale ammissibile in AC21 in categoria A

32 A
Corrente nominale ammissibile in AC21 in categoria B

32 A
Corrente nominale ammissibile in AC22 in categoria A

32 A
Corrente nominale ammissibile in AC22 in categoria B

32 A
Potere di chiusura nominale in cortocircuito Icm a 240 V AC secondo IEC 60947-3

0,67 kA
Corrente nominale di breve durata Icw 1s IEC 60947

0,48 kA
Corrente condizionale nominale di cortocircuito Inc con fusibile secondo IEC/EN 60669-2-4

3000A/50A gG

Tensione nominale d'impiego CA

230 - 230 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

440 V
Tensione nominale di tenuta d'impulso Uimp

4000 V

Coppia di serraggio nominale

1,80 - 1,80 Nm
Tipo di collegamento inferiore per dispositivi modulari

Terminale a vite

Numero di moduli

1

Classe di protezione dall'ingresso (IP)

IP20

Frequenza

50 - 60 Hz

Altezza

83 mm
Larghezza

17,50 mm
Profondità

68 mm

Numero di contatti NA

2
Numero di contatti NC

0

Temperatura d’esercizio

-20 - 70 °C
Temperatura di magazzino/trasporto

-40 - 80 °C

Sezione conduttore flessibile

1.5 - 10 mm²
Sezione conduttore rigido

1.5 - 16 mm²

Numero di manovre

200000
Durata elettrica a carico nominale in AC21 in cicli di funzionamento

25000
Durata elettrica a carico nominale in AC22 in cicli di funzionamento

25000

Potenza dissipata totale

3 W
Potenza dissipata per polo In

1,50 W

Allineamento inferiore per dispositivi modulari

Terminali divaricati
Allineamento superiore per dispositivi modulari

Terminali divaricati

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì
