Interruttore non automatico 4P con una corrente nominale di 32 A e una tensione nominale di 400 V AC. La sua funzione è quella di sezionare un circuito manualmente, senza la protezione da sovracorrente tipica dei dispositivi automatici come gli interruttori magnetotermici. Il suo ingombro di 2 moduli DIN, lo rende compatibile per l'installazione su barre DIN all'interno di quadri elettrici.

EAN

3250615510150

Marca

Hager

Confezione

6 Pezzi

Sezionatori, deviatori, commutatori, pulsanti e segnalatori luminosi modulari

Interruttore non automatico 4 P 32 A 400 V AC 2 moduli DIN SBN432

Name: SBN432
Brand: Hager
SKU: SBN432
Price: 47.5 EUR

Prezzo

47,50 €

/ pezzo *

Trova un distributore

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

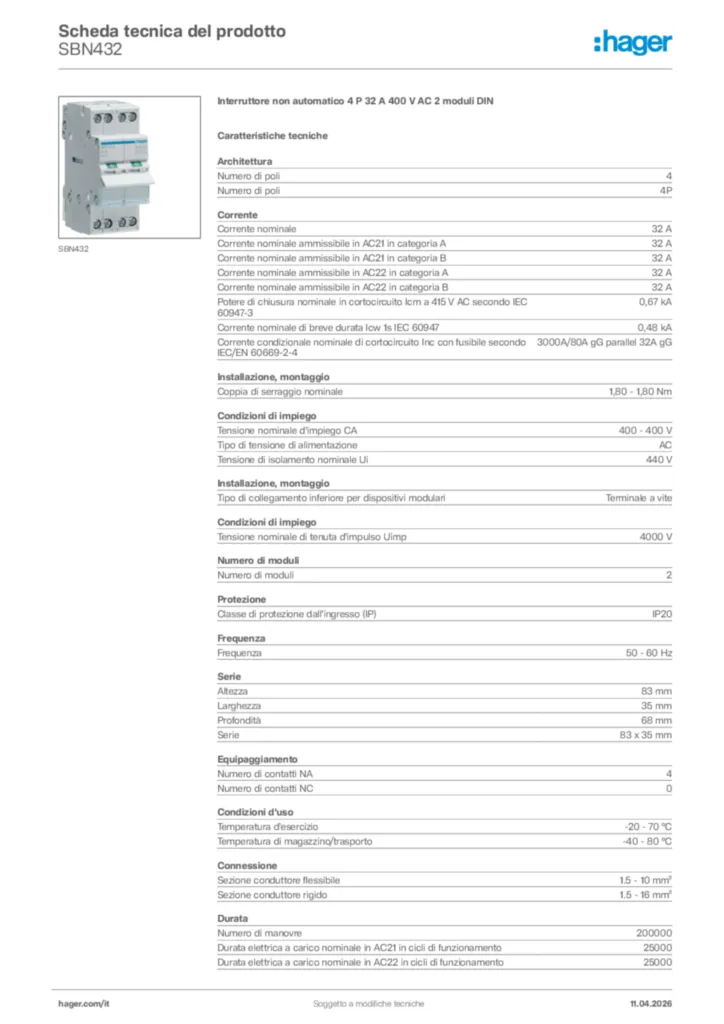

Scarica la scheda tecnica

Completa il tuo sistema

Funzioni di blocco ed interblocco 1 accessori disponibili
Contatto ausiliario 1 accessori disponibili

Proprietà tecniche

Numero di poli

4
Elemento di controllo/comando

Sezionatore
Numero di poli

4P

Corrente nominale

32 A
Corrente nominale ammissibile in AC21 in categoria A

32 A
Corrente nominale ammissibile in AC21 in categoria B

32 A
Corrente nominale ammissibile in AC22 in categoria A

32 A
Corrente nominale ammissibile in AC22 in categoria B

32 A
Potere di chiusura nominale in cortocircuito Icm a 415 V AC secondo IEC 60947-3

0,67 kA
Corrente nominale di breve durata Icw 1s IEC 60947

0,48 kA
Corrente condizionale nominale di cortocircuito Inc con fusibile secondo IEC/EN 60669-2-4

3000A/80A gG parallel 32A gG

Tensione nominale d'impiego CA

400 - 400 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

440 V
Tensione nominale di tenuta d'impulso Uimp

4000 V

Coppia di serraggio nominale

1,80 - 1,80 Nm
Tipo di collegamento inferiore per dispositivi modulari

Terminale a vite

Numero di moduli

2

Classe di protezione dall'ingresso (IP)

IP20

Frequenza

50 - 60 Hz

Altezza

83 mm
Larghezza

35 mm
Profondità

68 mm

Numero di contatti NA

4
Numero di contatti NC

0

Temperatura d’esercizio

-20 - 70 °C
Temperatura di magazzino/trasporto

-40 - 80 °C

Sezione conduttore flessibile

1.5 - 10 mm²
Sezione conduttore rigido

1.5 - 16 mm²

Numero di manovre

200000
Durata elettrica a carico nominale in AC21 in cicli di funzionamento

25000
Durata elettrica a carico nominale in AC22 in cicli di funzionamento

25000

Potenza dissipata totale

6 W
Potenza dissipata per polo In

1,50 W

Allineamento inferiore per dispositivi modulari

Terminali divaricati
Allineamento superiore per dispositivi modulari

Terminali divaricati

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì
