Interruttore automatico magnetotermico 6000A 1P+N curva C 2A 1M MLN502A

Name: MLN502A
Brand: Hager
SKU: MLN502A
Price: 73.29 EUR

Interruttore automatico magnetotermico con potere d'interruzione pari a 6000 A secondo CEI EN 60898-1 (Icn), tensione (Un) 230 V a 50-60 Hz. L'interruttore è adatto all'installazione in impianti civili e del terziario, atto a proteggere l'impianto da correnti di sovraccarico e cortocircuito. Il dispositivo è dotato di 1 polo protetto + neutro, curva di intervento C, corrente nominale (In) pari a 2 A e presenta un ingombro uguale a 1 modulo DIN.

EAN

3250614318085

Marca

Hager

Confezione

12 Pezzi

Prezzo

73,29 €

/ pezzo *

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

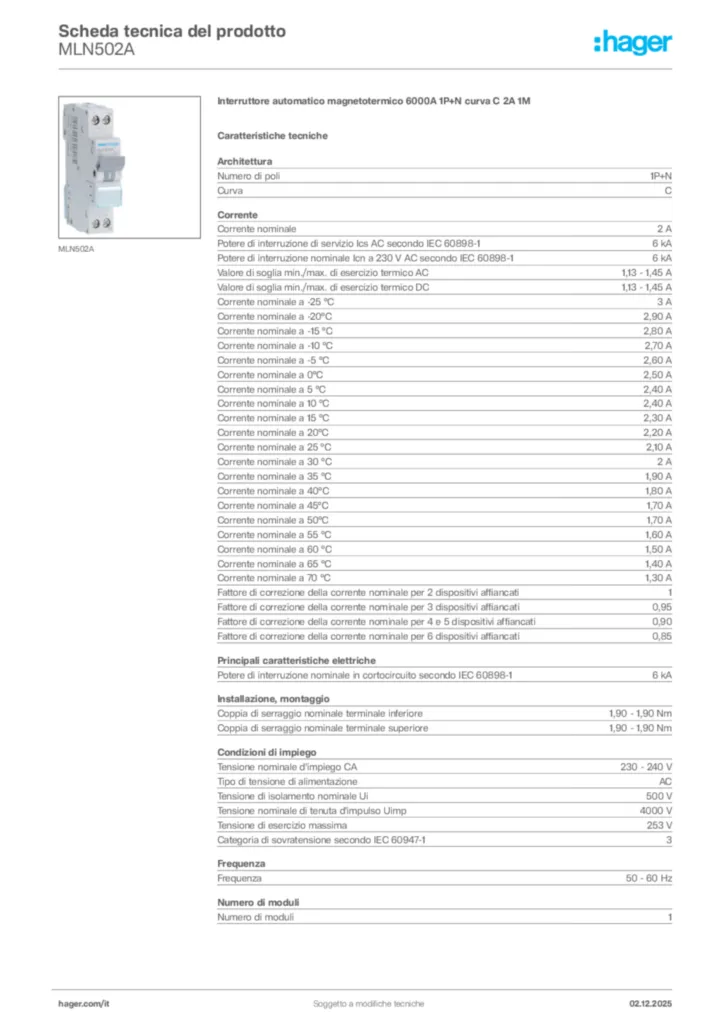

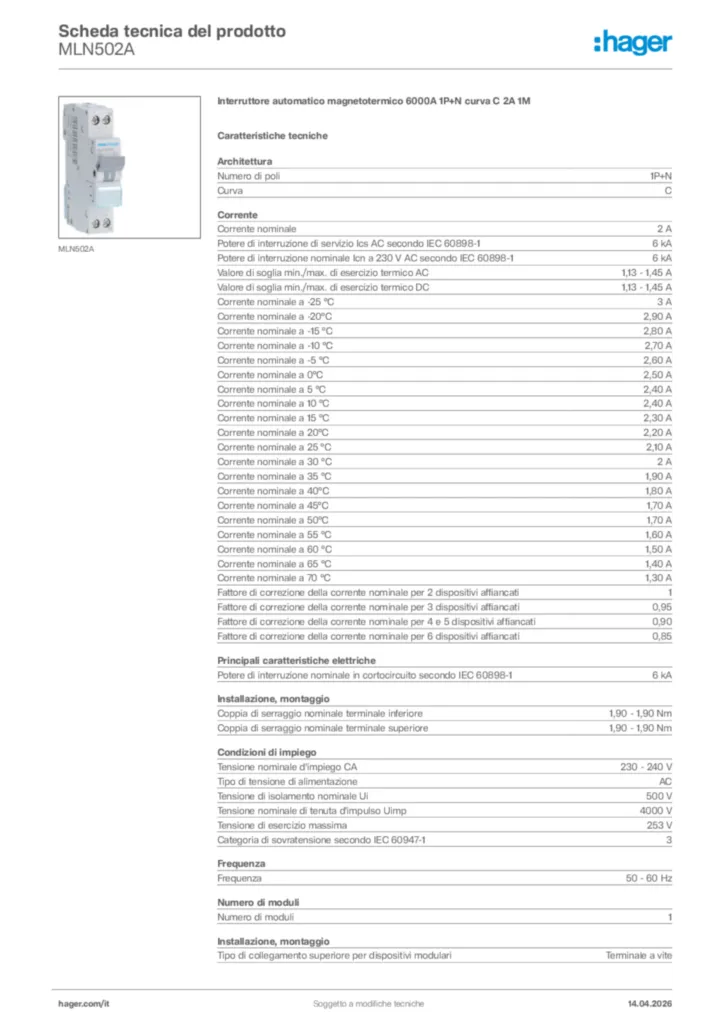

Scarica la scheda tecnica

Completa il tuo sistema

Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Barra di fase 2 accessori disponibili

Proprietà tecniche

Numero di poli

1P+N
Curva

C

Corrente nominale

2 A
Potere di interruzione di servizio Ics AC secondo IEC 60898-1

6 kA
Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1

6 kA
Valore di soglia min./max. di esercizio termico AC

1,13 - 1,45 A
Valore di soglia min./max. di esercizio termico DC

1,13 - 1,45 A
Corrente nominale a -25 °C

3 A
Corrente nominale a -20°C

2,90 A
Corrente nominale a -15 °C

2,80 A
Corrente nominale a -10 °C

2,70 A
Corrente nominale a -5 °C

2,60 A
Corrente nominale a 0°C

2,50 A
Corrente nominale a 5 °C

2,40 A
Corrente nominale a 10 °C

2,40 A
Corrente nominale a 15 °C

2,30 A
Corrente nominale a 20°C

2,20 A
Corrente nominale a 25 °C

2,10 A
Corrente nominale a 30 °C

2 A
Corrente nominale a 35 °C

1,90 A
Corrente nominale a 40°C

1,80 A
Corrente nominale a 45°C

1,70 A
Corrente nominale a 50°C

1,70 A
Corrente nominale a 55 °C

1,60 A
Corrente nominale a 60 °C

1,50 A
Corrente nominale a 65 °C

1,40 A
Corrente nominale a 70 °C

1,30 A
Fattore di correzione della corrente nominale per 2 dispositivi affiancati

1
Fattore di correzione della corrente nominale per 3 dispositivi affiancati

0,95
Fattore di correzione della corrente nominale per 4 e 5 dispositivi affiancati

0,90
Fattore di correzione della corrente nominale per 6 dispositivi affiancati

0,85

Coppia di serraggio nominale terminale inferiore

1,90 - 1,90 Nm
Coppia di serraggio nominale terminale superiore

1,90 - 1,90 Nm
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Tipo di collegamento inferiore per dispositivi modulari

Terminale a vite
Coppia di serraggio nominale

1,90 - 1,90 Nm

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

6 kA

Tensione nominale d'impiego CA

230 - 240 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

4000 V
Tensione di esercizio massima

253 V
Categoria di sovratensione secondo IEC 60947-1

3

Frequenza

50 - 60 Hz

Numero di moduli

1

Potenza dissipata totale

0,90 W

Temperatura d’esercizio

-25 - 70 °C
Max. Altitudine

2000 m

Durata elettrica e numero di cicli

1000
Numero di manovre

20000

Classe di protezione dall'ingresso (IP)

IP20

Sezione morsetti con viti, per conduttori rigidi

1 - 25 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 16 mm²

Tipo di connessione

Terminale a vite
Allineamento superiore per dispositivi modulari

Terminali divaricati
Allineamento inferiore per dispositivi modulari

Terminali divaricati

Altezza

84,70 mm
Larghezza

17,50 mm
Profondità

70 mm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS SÌ
